Message Bus

1. Nombre del Patrón

  • Nombre oficial: Message Bus
  • Categoría: Messaging Channels (Canales de Mensajería)
  • Traducción contextual: Bus de Mensajes

2. Resumen Ejecutivo

Message Bus es el patrón que establece una infraestructura de integración compartida — un backbone de mensajería canónico — a través del cual todos los sistemas de una organización se comunican utilizando un modelo de datos común y un conjunto estandarizado de canales. En lugar de crear integraciones punto a punto entre cada par de sistemas, todos los sistemas se conectan al bus, que actúa como intermediario universal de comunicación.

El problema que resuelve es la explosión combinatoria de integraciones: con N sistemas, las integraciones punto a punto generan hasta N×(N-1)/2 conexiones, cada una con su formato, protocolo y lógica de transformación propios. Este "spaghetti de integración" se vuelve ingobernable a medida que N crece, y cada nuevo sistema requiere crear conexiones con todos los existentes.

En el contexto histórico de la integración empresarial, Message Bus fue la base conceptual del Enterprise Service Bus (ESB) que dominó la década 2005-2015. En la era actual, el patrón ha evolucionado hacia event meshes, plataformas de streaming como Apache Kafka y arquitecturas basadas en eventos distribuidos. Aunque la implementación centralizada del ESB clásico ha caído en desuso por su tendencia a convertirse en un monolito, el principio subyacente — una infraestructura de mensajería compartida con modelo canónico — sigue vigente en formas más distribuidas y descentralizadas.

3. Definición Detallada

Propósito

Message Bus provee una infraestructura de mensajería compartida que permite a cualquier sistema de la organización comunicarse con cualquier otro sistema sin conocimiento directo del destino. Los sistemas publican y consumen mensajes a través del bus utilizando un modelo de datos canónico y un conjunto estandarizado de canales (topics, queues).

Lógica Arquitectónica

En una organización con múltiples sistemas — ERP, CRM, sistemas de facturación, portales web, sistemas legacy — la integración es inevitable. Sin un Message Bus, cada par de sistemas que necesita intercambiar información desarrolla su propia integración:

  • Formatos propietarios: el CRM envía datos en un formato; el ERP los espera en otro. Cada integración implementa su propia transformación.
  • Protocolos heterogéneos: algunos sistemas usan REST, otros SOAP, otros archivos FTP, otros bases de datos compartidas. Cada integración debe manejar el protocolo del sistema destino.
  • Acoplamiento temporal: las integraciones punto a punto frecuentemente son síncronas, creando dependencias de disponibilidad entre sistemas.
  • Conocimiento mutuo: cada sistema debe conocer la dirección, protocolo y formato de cada sistema con el que se comunica.

Message Bus resuelve esto interponiendo una capa de infraestructura compartida:

  • Modelo canónico: todos los sistemas traducen sus datos internos a un formato canónico común antes de publicar en el bus.
  • Canales estandarizados: el bus define un catálogo de canales (topics) organizados por dominio de negocio, no por sistema origen o destino.
  • Desacoplamiento: los productores publican sin conocer a los consumidores; los consumidores suscriben sin conocer a los productores.
  • Mediación: el bus puede realizar routing, transformación y filtrado como servicios transversales.

Principio de Diseño Subyacente

El principio es infraestructura compartida con contrato canónico: en lugar de que cada integración negocie bilateralmente su formato y protocolo, todos los participantes acuerdan un contrato común (modelo canónico) y una infraestructura común (el bus). Esto reduce la complejidad de N×(N-1)/2 integraciones bilaterales a N integraciones con el bus.

Problema Estructural que Resuelve

Sin Message Bus:

  • La complejidad de integración crece cuadráticamente con el número de sistemas.
  • No existe una visión centralizada de los flujos de datos de la organización.
  • Cada integración es un "copo de nieve" único con su formato, protocolo y lógica de error.
  • Añadir un nuevo sistema requiere crear integraciones con todos los sistemas existentes que necesita.
  • El mantenimiento de integraciones consume una fracción creciente del presupuesto de TI.

Contexto en el que Emerge

Message Bus emerge cuando:

  • La organización tiene más de cinco sistemas que necesitan intercambiar datos.
  • El número de integraciones punto a punto se ha vuelto ingobernable.
  • Existen requisitos de auditoría o trazabilidad que demandan una visión centralizada de los flujos de datos.
  • La organización necesita agilidad para conectar nuevos sistemas rápidamente.

Por Qué No Es Trivial

Implementar un Message Bus efectivo requiere resolver varios problemas simultáneamente:

  • Diseño del modelo canónico: ¿quién define el formato común? ¿Cómo se gestiona su evolución? ¿Cómo se manejan las diferencias semánticas entre sistemas?
  • Gobernanza del bus: ¿quién decide qué canales existen? ¿Quién aprueba nuevos productores y consumidores? ¿Quién monitorea la salud del bus?
  • Rendimiento y escalabilidad: el bus es una infraestructura compartida — si falla o se satura, toda la organización se ve afectada.
  • Evitar el monolito de integración: el bus puede convertirse en un cuello de botella organizacional si centraliza demasiada lógica de negocio.

Relación con Sistemas Distribuidos y Mensajería

Message Bus es el patrón fundacional que da contexto a muchos otros patrones de EIP. Los canales (Point-to-Point, Publish-Subscribe), los routers (Content-Based Router, Recipient List), los transformadores (Message Translator, Content Filter) y los endpoints (Messaging Gateway, Channel Adapter) son todos componentes que operan dentro o alrededor del Message Bus. El bus es la infraestructura; los demás patrones son los mecanismos que operan sobre esa infraestructura.

4. Problema que Resuelve

El Problema Antes del Patrón

Una agencia gubernamental de un país gestiona la interoperabilidad entre múltiples organismos: Hacienda (impuestos), Seguridad Social (cotizaciones), Registro Civil (nacimientos, defunciones, matrimonios), Policía (antecedentes), Catastro (propiedad inmobiliaria), Tráfico (vehículos, licencias) y el Portal del Ciudadano. Cada organismo opera su propio sistema legacy con tecnologías diferentes:

  • Hacienda: mainframe COBOL con archivos planos.
  • Seguridad Social: sistema Oracle Forms con base de datos Oracle.
  • Registro Civil: aplicación Java con web services SOAP.
  • Policía: sistema propietario con API REST.
  • Catastro: base de datos PostgreSQL con stored procedures.
  • Tráfico: sistema .NET con mensajería MSMQ.

La situación actual es un spaghetti de integraciones punto a punto: 15 integraciones bilaterales, cada una con su formato, protocolo, horario de ejecución y equipo responsable. Cuando nace un ciudadano, el Registro Civil envía datos a Hacienda (archivo FTP), a Seguridad Social (web service SOAP) y a Policía (llamada REST). Cada una de estas integraciones fue desarrollada en momentos diferentes, por equipos diferentes, con tecnologías diferentes.

Síntomas del Problema

  • Una notificación de defunción tarda 72 horas en propagarse a todos los organismos porque cada integración tiene su propio horario batch.
  • Hacienda sigue enviando notificaciones fiscales a ciudadanos fallecidos porque la integración con Registro Civil falla silenciosamente y no hay monitoreo centralizado.
  • Añadir el nuevo organismo de Salud Pública requiere crear 6 nuevas integraciones punto a punto, estimadas en 18 meses de desarrollo.
  • No existe una visión unificada de los datos de un ciudadano: cada organismo tiene su propia versión con discrepancias.
  • El 40% del presupuesto de TI del gobierno se destina a mantener las integraciones existentes.

Impacto Operativo y Arquitectónico

  • Ciudadanos afectados: la lentitud en la propagación de datos causa errores visibles para los ciudadanos (multas a fallecidos, subsidios no otorgados, duplicación de trámites).
  • Costos crecientes: cada nuevo organismo multiplica el número de integraciones necesarias.
  • Fragilidad: el fallo de una integración puede pasar desapercibido durante días.
  • Imposibilidad de auditoría: no se puede rastrear cómo un dato fluyó de un organismo a otro.

Riesgos Si No Se Implementa Correctamente

  • El bus se convierte en ESB monolítico: si se centraliza demasiada lógica de negocio en el bus, se crea un nuevo cuello de botella que reemplaza al spaghetti.
  • Modelo canónico que nadie sigue: si el modelo canónico no tiene gobernanza, cada organismo define sus propios formatos y el bus se convierte en un traductor universal en lugar de un intermediario estandarizado.
  • Single point of failure: si el bus no tiene alta disponibilidad, su caída detiene todas las comunicaciones inter-agencias.

Ejemplos Reales

  • España — Red SARA: plataforma de interoperabilidad entre administraciones públicas.
  • Estonia — X-Road: infraestructura de intercambio de datos entre organismos del gobierno, considerada referente mundial.
  • Sector salud — Health Information Exchange (HIE): bus de mensajería para intercambio de datos clínicos entre hospitales, laboratorios y aseguradoras.

5. Contexto de Aplicación

Cuándo Usarlo

  • Cuando la organización tiene múltiples sistemas que necesitan intercambiar datos y el número de integraciones punto a punto es ingobernable.
  • Cuando se necesita una visión centralizada de los flujos de datos para auditoría, trazabilidad o compliance.
  • Cuando se necesita agilidad para conectar nuevos sistemas rápidamente (el nuevo sistema solo necesita conectarse al bus).
  • Cuando existen requisitos de interoperabilidad entre organismos o empresas (gobierno, salud, supply chain).

Cuándo No Usarlo

  • Cuando solo hay dos o tres sistemas que se integran: el overhead del bus no se justifica.
  • Cuando las integraciones son simples y estables (no cambian frecuentemente).
  • Cuando la organización no tiene capacidad de gobernar un modelo canónico ni la infraestructura del bus.
  • Cuando el acoplamiento temporal (asíncrono) del bus es incompatible con los requisitos de latencia del caso de uso.

Precondiciones

  • Existe (o se puede definir) un modelo de datos canónico que represente los conceptos de negocio compartidos.
  • Existe una organización de gobernanza que mantenga el bus, el modelo canónico y el catálogo de canales.
  • Los sistemas participantes pueden adaptarse para publicar/consumir del bus (directamente o a través de Channel Adapters).

Restricciones

  • El modelo canónico debe evolucionar sin romper a los consumidores existentes (backward compatibility).
  • El bus debe tener alta disponibilidad: su caída afecta a toda la organización.
  • El rendimiento del bus debe soportar el volumen agregado de todos los sistemas conectados.

Dependencias

  • Infraestructura de mensajería (Kafka, RabbitMQ, Azure Service Bus, etc.).
  • Modelo de datos canónico definido y gobernado.
  • Channel Adapters para sistemas que no pueden publicar/consumir del bus directamente.
  • Equipo de integración que gobierne y opere el bus.

Supuestos Arquitectónicos

  • Los sistemas participantes están dispuestos a adaptar sus formatos al modelo canónico (o a usar Channel Adapters que lo hagan).
  • Existe un acuerdo organizacional sobre quién gobierna el bus y el modelo canónico.
  • La comunicación asíncrona es aceptable para la mayoría de los flujos de datos.

Tipo de Sistemas Donde Aparece con Más Frecuencia

  • Interoperabilidad gubernamental (inter-agency).
  • Integración empresarial con múltiples sistemas (ERP, CRM, WMS, TMS).
  • Sector salud (Health Information Exchange).
  • Supply chain con múltiples partners comerciales.
  • Organizaciones en proceso de modernización de sistemas legacy.

6. Fuerzas Arquitectónicas

Estandarización vs. Autonomía

El bus impone un modelo canónico y protocolos estandarizados, lo que reduce la complejidad de integración pero limita la autonomía de cada sistema para elegir sus formatos y protocolos internos. Cada sistema debe invertir en traducir entre su modelo interno y el modelo canónico.

Centralización vs. Distribución

Un bus centralizado es más fácil de gobernar, monitorear y auditar, pero crea un single point of failure y un cuello de botella potencial. Un event mesh distribuido es más resiliente pero más difícil de gobernar.

Acoplamiento Temporal vs. Latencia

El bus desacopla temporalmente a productores y consumidores (el productor no espera a que el consumidor procese), pero introduce latencia inherente a la mensajería asíncrona. Los casos de uso que requieren respuesta inmediata pueden no ser adecuados para el bus.

Completitud del Modelo Canónico vs. Agilidad

Un modelo canónico completo que cubra todos los conceptos de negocio facilita la integración pero es costoso de diseñar y mantener. Un modelo canónico mínimo es más ágil pero puede no cubrir las necesidades de todos los sistemas, generando extensiones ad hoc.

Mediación en el Bus vs. Lógica en los Endpoints

¿Cuánta lógica se coloca en el bus (routing, transformación, orquestación) vs. en los endpoints? Más lógica en el bus simplifica los endpoints pero convierte al bus en un monolito de integración. Menos lógica en el bus mantiene al bus como infraestructura "tonta" pero requiere endpoints más inteligentes.

Gobernanza Estricta vs. Adopción Orgánica

Una gobernanza estricta del bus (aprobación de nuevos canales, revisión de schemas, control de acceso) mantiene la calidad pero ralentiza la adopción. Una adopción orgánica es más ágil pero puede degradar la calidad del modelo canónico y la organización de los canales.

7. Estructura Conceptual del Patrón

Actores o Componentes Involucrados

  1. Message Bus: infraestructura de mensajería compartida que proporciona canales, routing y mediación.
  2. Modelo Canónico: definición común de los formatos de mensajes que circulan por el bus.
  3. Adaptador de Canal (Channel Adapter): componente que traduce entre el protocolo/formato de un sistema y el bus.
  4. Productor: sistema que publica mensajes en el bus a través de su adaptador.
  5. Consumidor: sistema que suscribe a canales del bus y procesa mensajes.
  6. Catálogo de Canales: registro de los canales disponibles, sus schemas y sus políticas de acceso.
  7. Gobernanza: organización y procesos que mantienen el bus, el modelo canónico y el catálogo.

Flujo Lógico

flowchart TD
    A([Sistema Origen:<br>Registro Civil]) -->|Formato interno XML| B[Channel Adapter Origen:<br>Traduce a modelo canónico]
    B -->|JSON canónico| C[(Message Bus:<br>Canal citizen.life-events.death)]
    C --> D{Distribuye a suscriptores}
    D --> E[Adapter: JSON a COBOL]
    D --> F[Adapter: JSON a SOAP]
    D --> G[Adapter: JSON a REST]
    D --> H[Adapter: JSON a formato interno]
    E --> I([Hacienda])
    F --> J([Seguridad Social])
    G --> K([Policía])
    H --> L([Portal del Ciudadano])

Responsabilidades

Componente Responsabilidad
Message Bus Transportar mensajes, garantizar entrega, distribuir a suscriptores
Modelo Canónico Definir el contrato de datos compartido entre todos los sistemas
Channel Adapter Traducir entre el formato/protocolo del sistema y el bus
Catálogo de Canales Documentar qué canales existen, sus schemas y políticas
Gobernanza Mantener modelo canónico, aprobar cambios, auditar flujos

Interacciones

  • Sistema Origen → Channel Adapter → Bus: el adaptador traduce al formato canónico y publica.
  • Bus → Canal: el bus enruta el mensaje al canal apropiado según su tipo.
  • Canal → Channel Adapter Destino → Sistema Destino: el adaptador traduce del formato canónico al formato del sistema.
  • Gobernanza → Modelo Canónico: la gobernanza actualiza y versiona el modelo canónico.

Contratos Implícitos

  • Formato canónico: todos los mensajes en un canal deben conformar al schema canónico definido.
  • Semántica compartida: los conceptos del modelo canónico tienen significado unívoco para todos los participantes.
  • Disponibilidad del bus: los productores confían en que el bus aceptará mensajes; los consumidores confían en que el bus entregará mensajes.

Decisiones de Diseño Clave

  1. Smart bus vs. dumb bus: ¿el bus solo transporta (dumb pipe) o también transforma, enruta y orquesta (smart pipe)?
  2. Modelo canónico único vs. múltiples: ¿un modelo canónico global o modelos por dominio de negocio?
  3. Centralizado vs. federado: ¿una instancia del bus o múltiples instancias federadas por dominio o región?
  4. Governance model: ¿gobernanza centralizada por un equipo de integración o descentralizada por los equipos de dominio?
  5. Evolución del modelo canónico: ¿versionado con backward compatibility estricta o tolerant reader?

8. Ejemplo Arquitectónico Detallado

Dominio: Interoperabilidad Gubernamental Inter-Agencias

Contexto del Negocio

El gobierno de un país decide crear un bus de interoperabilidad para conectar sus organismos principales. El objetivo es que los eventos de vida de un ciudadano (nacimiento, cambio de domicilio, matrimonio, defunción) se propaguen automáticamente a todos los organismos que los necesitan, eliminando la necesidad de que el ciudadano notifique individualmente a cada organismo.

Necesidad de Integración

Cuando un ciudadano fallece, el evento debe propagarse a:

  1. Hacienda: cancelar obligaciones fiscales pendientes, cerrar cuenta tributaria.
  2. Seguridad Social: suspender pensiones, activar beneficios de sobrevivientes.
  3. Tráfico: invalidar licencia de conducir, transferir vehículos registrados.
  4. Catastro: iniciar proceso de herencia de propiedades.
  5. Portal del Ciudadano: actualizar estado del ciudadano, bloquear acceso.
  6. Sistema Electoral: remover del padrón electoral.

Sistemas Involucrados

  1. Registro Civil: sistema origen del evento de defunción.
  2. Message Bus (Kafka cluster federado): infraestructura compartida de mensajería.
  3. Canonical Data Model: schema JSON del evento "citizen.life-events.death".
  4. Channel Adapters: uno por cada organismo, traduciendo entre el bus y el sistema legacy.
  5. Schema Registry: repositorio centralizado de schemas canónicos.
  6. Monitoring Hub: monitoreo centralizado de todos los flujos del bus.

Restricciones Técnicas

  • Los eventos de defunción deben propagarse a todos los organismos en menos de 15 minutos (SLA del gobierno).
  • Los datos del ciudadano son PII protegido — el bus debe tener cifrado en tránsito y en reposo.
  • Cada organismo tiene autonomía tecnológica — no se puede imponer un cambio en sus sistemas internos.
  • La disponibilidad del bus debe ser 99.95% (menos de 4.4 horas de downtime al año).
  • Los mensajes deben ser auditables por al menos 10 años para cumplir con leyes de transparencia.

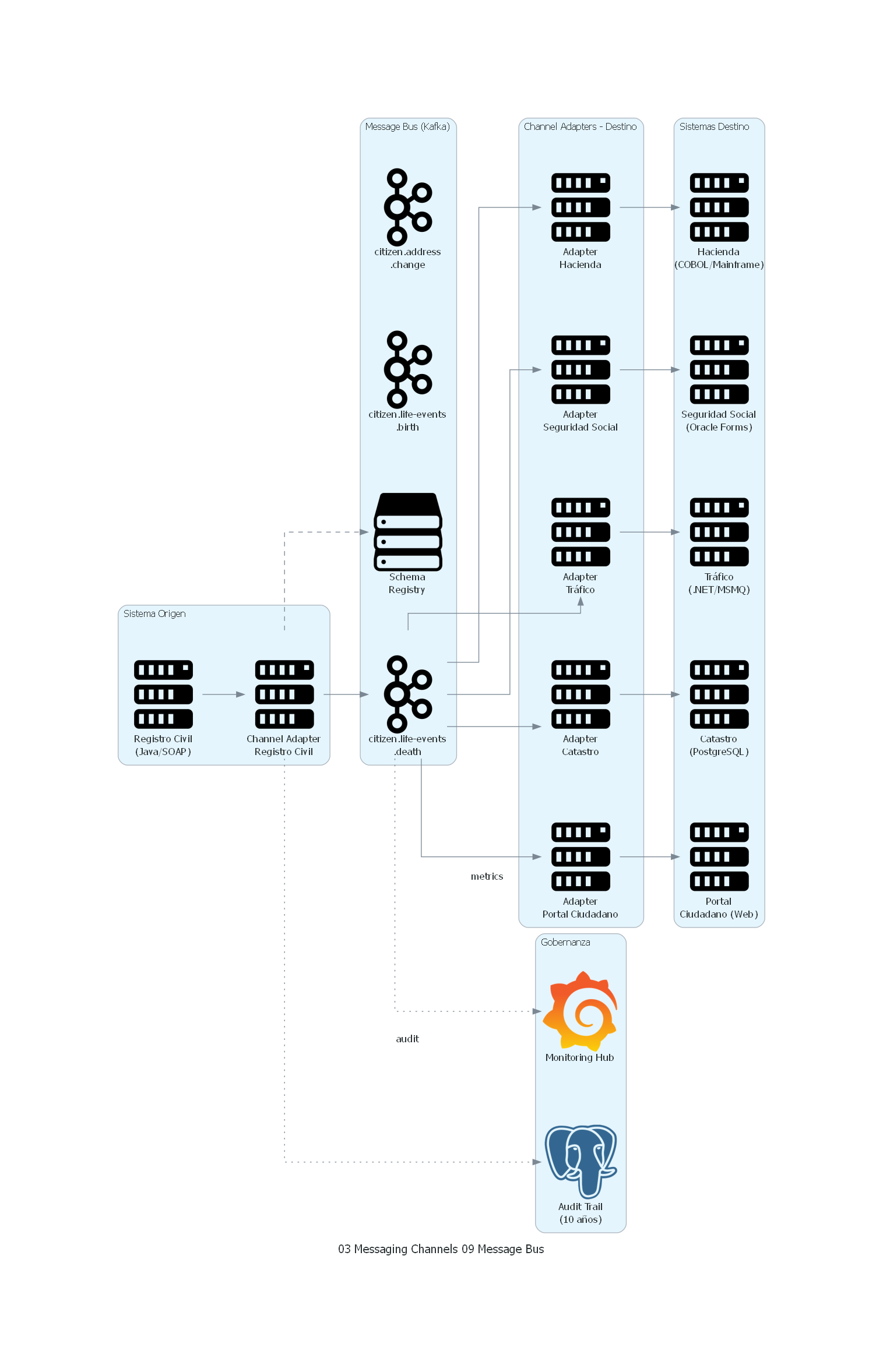

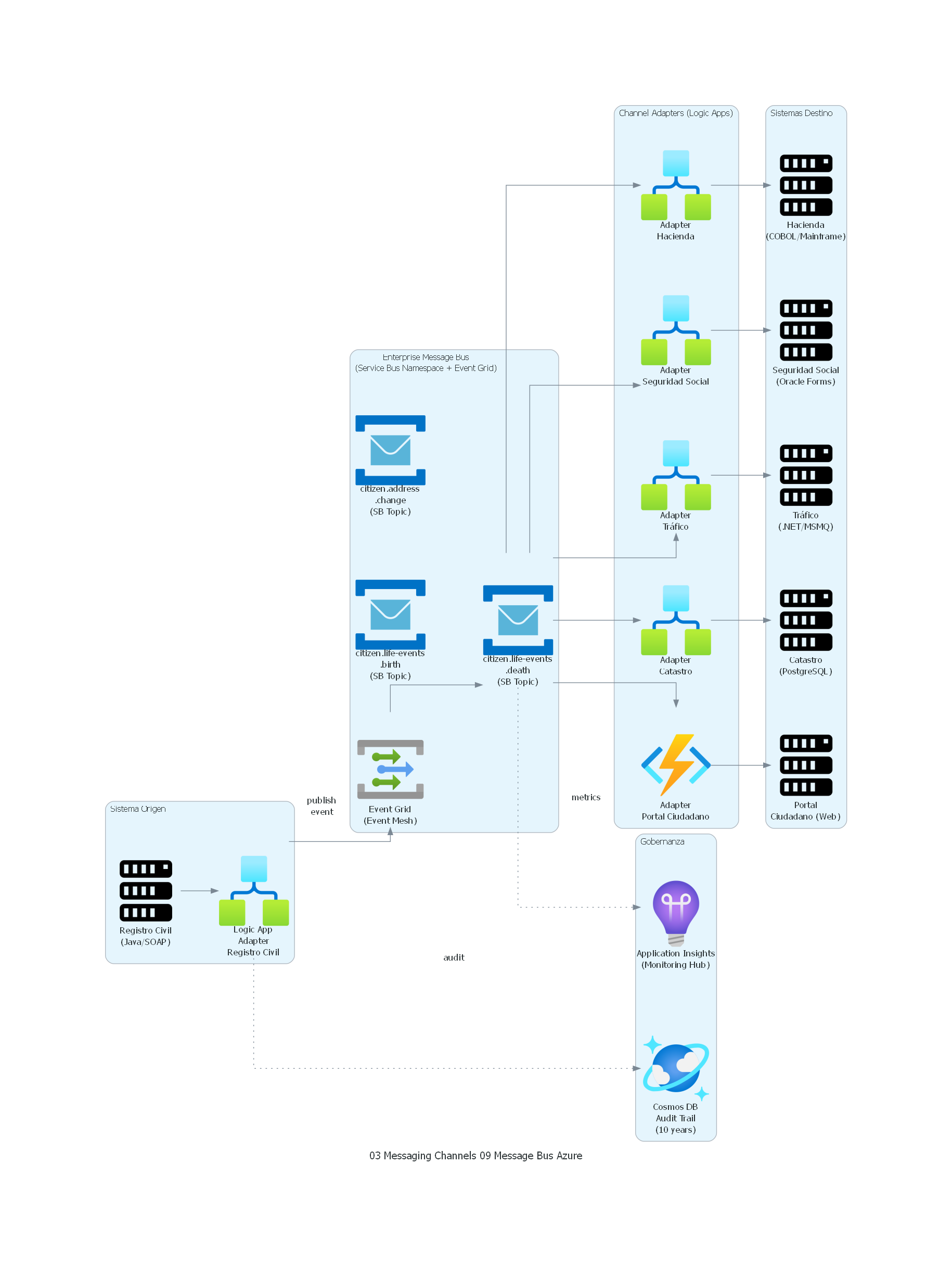

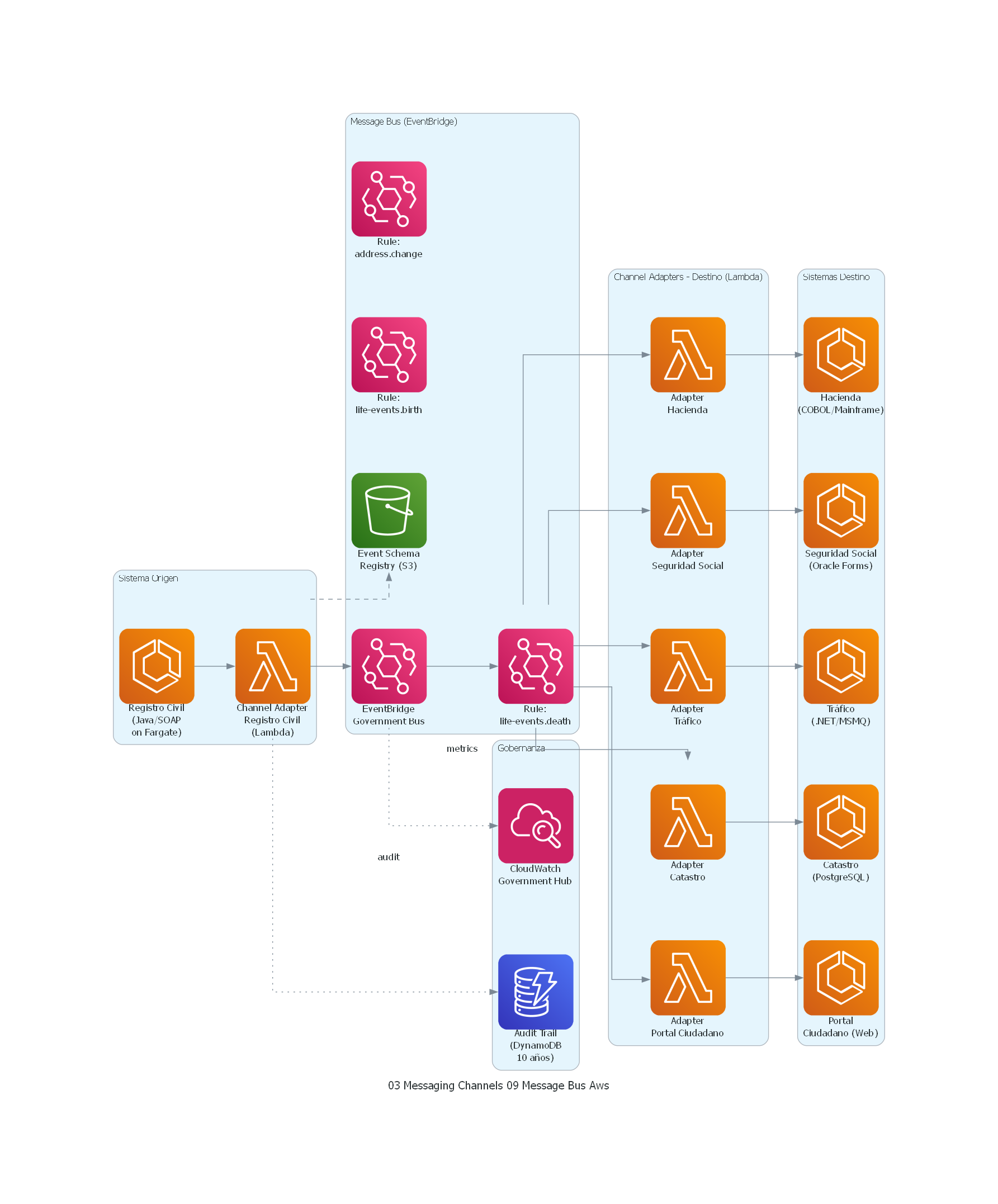

Diseño del Message Bus

Modelo Canónico del evento de defunción:

{
  "$schema": "https://gov-bus.example/schemas/citizen.life-events.death/v2",
  "event_id": "EVT-2026-88712",
  "event_type": "citizen.life-events.death",
  "event_time": "2026-04-07T08:30:00Z",
  "citizen": {
    "national_id": "12345678-A",
    "full_name": "Carlos Martínez López",
    "date_of_birth": "1948-07-22",
    "date_of_death": "2026-04-06",
    "place_of_death": {
      "municipality_code": "28079",
      "municipality_name": "Madrid"
    }
  },
  "registered_by": {
    "agency": "registro-civil",
    "office_code": "RC-MAD-001",
    "officer_id": "OFF-44521"
  },
  "metadata": {
    "schema_version": "v2",
    "correlation_id": "CORR-2026-88712",
    "trace_id": "TRACE-abc123def456"
  }
}

Decisiones Arquitectónicas

  1. Dumb bus: el bus solo transporta y distribuye. No contiene lógica de negocio ni transformaciones. Cada organismo es responsable de traducir entre el modelo canónico y su formato interno.
  2. Canales por dominio de negocio: citizen.life-events.death, citizen.life-events.birth, citizen.address.change. No por sistema origen ni destino.
  3. Schema Registry centralizado: todos los schemas canónicos se registran en un Confluent Schema Registry con evolución backward-compatible.
  4. Channel Adapters como responsabilidad de cada organismo: cada organismo desarrolla y mantiene su propio adaptador, respetando el contrato canónico.
  5. Retained events: los eventos se retienen en Kafka por 10 años (compliance) usando tiered storage.

Riesgos y Mitigaciones

Riesgo Mitigación
Bus como single point of failure Kafka cluster multi-datacenter con replicación síncrona
Modelo canónico difícil de evolucionar Schema Registry con compatibility checks (backward)
Organismo no consume el evento Dead-letter + alertas + SLA de consumo monitorado
Datos PII expuestos en el bus Cifrado TLS en tránsito, cifrado AES-256 en reposo, ACLs por topic
Bus acumula lógica de negocio Principio estricto: el bus solo transporta, nunca transforma ni decide

9. Desarrollo Paso a Paso del Ejemplo

Paso 1: Registro de la Defunción

El funcionario del Registro Civil en Madrid registra la defunción del ciudadano Carlos Martínez López (DNI: 12345678-A) en el sistema del Registro Civil. El sistema genera un evento interno en su formato propietario (XML).

Paso 2: Channel Adapter del Registro Civil

El Channel Adapter del Registro Civil (un microservicio desplegado por el equipo del Registro Civil) detecta el nuevo registro de defunción en su base de datos (via CDC — Change Data Capture) y traduce el evento al formato canónico del bus:

  • Mapea campos del XML propietario al JSON canónico.
  • Genera el event_id único.
  • Añade metadata de trazabilidad (correlation_id, trace_id).
  • Valida el mensaje contra el schema registrado en Schema Registry.
  • Publica el mensaje en el topic citizen.life-events.death.

Paso 3: Distribución por el Message Bus

Kafka recibe el mensaje en el topic citizen.life-events.death. El topic está configurado con 12 particiones y factor de replicación 3. Los consumer groups de cada organismo consumen independientemente:

  • cg-hacienda: Channel Adapter de Hacienda.
  • cg-seguridad-social: Channel Adapter de Seguridad Social.
  • cg-trafico: Channel Adapter de Tráfico.
  • cg-catastro: Channel Adapter de Catastro.
  • cg-portal-ciudadano: Channel Adapter del Portal del Ciudadano.
  • cg-sistema-electoral: Channel Adapter del Sistema Electoral.

Paso 4: Channel Adapter de Hacienda

El Channel Adapter de Hacienda consume el evento y traduce del JSON canónico al archivo plano COBOL que el mainframe espera:

HDR|DEFUNCION|2026-04-07|
CIT|12345678A|MARTINEZ LOPEZ CARLOS|19480722|20260406|
END|

El archivo se deposita en la cola de entrada del mainframe para procesamiento batch. El adaptador confirma el offset en Kafka solo después de que el archivo se ha escrito exitosamente.

Paso 5: Channel Adapter de Seguridad Social

El Channel Adapter de Seguridad Social consume el mismo evento y genera una llamada SOAP al web service de Seguridad Social:

<SuspenderPension>
  <DNI>12345678-A</DNI>
  <FechaDefuncion>2026-04-06</FechaDefuncion>
  <TipoEvento>DEFUNCION</TipoEvento>
</SuspenderPension>

Si el web service no responde, el adaptador reintenta con backoff exponencial y, tras agotar reintentos, envía el mensaje a un dead-letter topic para revisión manual.

Paso 6: Monitoreo Centralizado

El Monitoring Hub observa el flujo del evento a través de todos los consumer groups:

  • Detecta que el evento fue publicado a las 08:31:00Z.
  • Hacienda lo consumió a las 08:31:02Z (2 segundos).
  • Seguridad Social a las 08:31:05Z (5 segundos).
  • Tráfico a las 08:32:10Z (70 segundos — dentro del SLA de 15 minutos).
  • Sistema Electoral a las 08:45:00Z (14 minutos — cerca del límite del SLA, genera alerta warning).

El dashboard muestra el estado de propagación del evento en tiempo real.

10. Diagrama Técnico del Patrón

Código Python con diagrams

Diagrama General

Diagrama AWS

Diagrama Azure

Ver / Copiar código de los diagramas
from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.queue import Kafka
from diagrams.onprem.compute import Server
from diagrams.onprem.database import PostgreSQL
from diagrams.onprem.monitoring import Grafana
from diagrams.generic.storage import Storage

with Diagram("Message Bus - Government Inter-Agency Integration", show=False, direction="LR"):

    with Cluster("Sistema Origen"):
        registro_civil = Server("Registro Civil\n(Java/SOAP)")
        adapter_rc = Server("Channel Adapter\nRegistro Civil")

    with Cluster("Message Bus (Kafka)"):
        schema_registry = Storage("Schema\nRegistry")
        topic_death = Kafka("citizen.life-events\n.death")
        topic_birth = Kafka("citizen.life-events\n.birth")
        topic_address = Kafka("citizen.address\n.change")

    with Cluster("Channel Adapters - Destino"):
        adapter_hacienda = Server("Adapter\nHacienda")
        adapter_ss = Server("Adapter\nSeguridad Social")
        adapter_trafico = Server("Adapter\nTráfico")
        adapter_catastro = Server("Adapter\nCatastro")
        adapter_portal = Server("Adapter\nPortal Ciudadano")

    with Cluster("Sistemas Destino"):
        hacienda = Server("Hacienda\n(COBOL/Mainframe)")
        seg_social = Server("Seguridad Social\n(Oracle Forms)")
        trafico = Server("Tráfico\n(.NET/MSMQ)")
        catastro = Server("Catastro\n(PostgreSQL)")
        portal = Server("Portal\nCiudadano (Web)")

    with Cluster("Gobernanza"):
        monitoring = Grafana("Monitoring Hub")
        audit_db = PostgreSQL("Audit Trail\n(10 años)")

    # Flujo origen
    registro_civil >> adapter_rc
    adapter_rc >> Edge(style="dashed") >> schema_registry
    adapter_rc >> topic_death

    # Distribución
    topic_death >> adapter_hacienda >> hacienda
    topic_death >> adapter_ss >> seg_social
    topic_death >> adapter_trafico >> trafico
    topic_death >> adapter_catastro >> catastro
    topic_death >> adapter_portal >> portal

    # Monitoreo
    topic_death >> Edge(style="dotted", label="metrics") >> monitoring
    adapter_rc >> Edge(style="dotted", label="audit") >> audit_db

from diagrams import Diagram, Cluster, Edge
from diagrams.aws.compute import ECS, Lambda
from diagrams.aws.database import Dynamodb
from diagrams.aws.integration import Eventbridge, SQS
from diagrams.aws.management import Cloudwatch
from diagrams.aws.storage import S3


with Diagram("Message Bus - Government Inter-Agency Integration (AWS)", show=False, direction="LR"):

    with Cluster("Sistema Origen"):
        registro_civil = ECS("Registro Civil\n(Java/SOAP\non Fargate)")
        adapter_rc = Lambda("Channel Adapter\nRegistro Civil\n(Lambda)")

    with Cluster("Message Bus (EventBridge)"):
        schema_registry = S3("Event Schema\nRegistry (S3)")
        event_bus = Eventbridge("EventBridge\nGovernment Bus")
        rule_death = Eventbridge("Rule:\nlife-events.death")
        rule_birth = Eventbridge("Rule:\nlife-events.birth")
        rule_address = Eventbridge("Rule:\naddress.change")

    with Cluster("Channel Adapters - Destino (Lambda)"):
        adapter_hacienda = Lambda("Adapter\nHacienda")
        adapter_ss = Lambda("Adapter\nSeguridad Social")
        adapter_trafico = Lambda("Adapter\nTráfico")
        adapter_catastro = Lambda("Adapter\nCatastro")
        adapter_portal = Lambda("Adapter\nPortal Ciudadano")

    with Cluster("Sistemas Destino"):
        hacienda = ECS("Hacienda\n(COBOL/Mainframe)")
        seg_social = ECS("Seguridad Social\n(Oracle Forms)")
        trafico = ECS("Tráfico\n(.NET/MSMQ)")
        catastro = ECS("Catastro\n(PostgreSQL)")
        portal = ECS("Portal\nCiudadano (Web)")

    with Cluster("Gobernanza"):
        monitoring = Cloudwatch("CloudWatch\nGovernment Hub")
        audit_db = Dynamodb("Audit Trail\n(DynamoDB\n10 años)")

    # Flujo origen
    registro_civil >> adapter_rc
    adapter_rc >> Edge(style="dashed") >> schema_registry
    adapter_rc >> event_bus

    # EventBridge rules route events
    event_bus >> rule_death

    # Distribución (EventBridge → Lambda Adapters → Destino)
    rule_death >> adapter_hacienda >> hacienda
    rule_death >> adapter_ss >> seg_social
    rule_death >> adapter_trafico >> trafico
    rule_death >> adapter_catastro >> catastro
    rule_death >> adapter_portal >> portal

    # Monitoreo
    event_bus >> Edge(style="dotted", label="metrics") >> monitoring
    adapter_rc >> Edge(style="dotted", label="audit") >> audit_db

from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.compute import Server
from diagrams.azure.compute import FunctionApps
from diagrams.azure.database import CosmosDb
from diagrams.azure.devops import ApplicationInsights
from diagrams.azure.integration import ServiceBus, EventGridTopics, LogicApps


with Diagram("Message Bus - Government Inter-Agency Integration (Azure)", show=False, direction="LR"):

    with Cluster("Sistema Origen"):
        registro_civil = Server("Registro Civil\n(Java/SOAP)")
        adapter_rc = LogicApps("Logic App\nAdapter\nRegistro Civil")

    with Cluster("Enterprise Message Bus\n(Service Bus Namespace + Event Grid)"):
        event_grid = EventGridTopics("Event Grid\n(Event Mesh)")
        topic_death = ServiceBus("citizen.life-events\n.death\n(SB Topic)")
        topic_birth = ServiceBus("citizen.life-events\n.birth\n(SB Topic)")
        topic_address = ServiceBus("citizen.address\n.change\n(SB Topic)")

    with Cluster("Channel Adapters (Logic Apps)"):
        adapter_hacienda = LogicApps("Adapter\nHacienda")
        adapter_ss = LogicApps("Adapter\nSeguridad Social")
        adapter_trafico = LogicApps("Adapter\nTráfico")
        adapter_catastro = LogicApps("Adapter\nCatastro")
        adapter_portal = FunctionApps("Adapter\nPortal Ciudadano")

    with Cluster("Sistemas Destino"):
        hacienda = Server("Hacienda\n(COBOL/Mainframe)")
        seg_social = Server("Seguridad Social\n(Oracle Forms)")
        trafico = Server("Tráfico\n(.NET/MSMQ)")
        catastro = Server("Catastro\n(PostgreSQL)")
        portal = Server("Portal\nCiudadano (Web)")

    with Cluster("Gobernanza"):
        monitoring = ApplicationInsights("Application Insights\n(Monitoring Hub)")
        audit_db = CosmosDb("Cosmos DB\nAudit Trail\n(10 years)")

    # Flujo origen
    registro_civil >> adapter_rc
    adapter_rc >> Edge(label="publish\nevent") >> event_grid
    event_grid >> topic_death

    # Distribución (Service Bus subscriptions per agency)
    topic_death >> adapter_hacienda >> hacienda
    topic_death >> adapter_ss >> seg_social
    topic_death >> adapter_trafico >> trafico
    topic_death >> adapter_catastro >> catastro
    topic_death >> adapter_portal >> portal

    # Monitoreo
    topic_death >> Edge(style="dotted", label="metrics") >> monitoring
    adapter_rc >> Edge(style="dotted", label="audit") >> audit_db

Explicación del Diagrama

El diagrama muestra la arquitectura del Message Bus gubernamental:

  1. El Registro Civil genera el evento de defunción en su formato interno.
  2. El Channel Adapter del Registro Civil traduce al formato canónico, valida contra el Schema Registry y publica en el topic citizen.life-events.death.
  3. El Message Bus (Kafka) distribuye el evento a todos los Channel Adapters suscritos.
  4. Cada Channel Adapter de destino traduce del formato canónico al formato interno de su sistema.
  5. El Monitoring Hub observa el flujo completo y el Audit Trail registra cada evento para compliance.

Correspondencia Patrón ↔ Diagrama

Concepto del Patrón Componente del Diagrama
Message Bus Kafka cluster con topics por dominio
Modelo Canónico Schema Registry con schemas versionados
Channel Adapter (origen) Adapter Registro Civil
Channel Adapter (destino) Adapters Hacienda, SS, Tráfico, etc.
Canal de mensajería Topics: citizen.life-events.death, etc.
Gobernanza Monitoring Hub + Audit Trail

11. Beneficios

Impacto Técnico

  • Reducción de complejidad de O(N²) a O(N): cada nuevo sistema solo necesita un Channel Adapter para conectarse al bus, en lugar de integraciones con todos los demás.
  • Desacoplamiento: los productores no conocen a los consumidores y viceversa. Un sistema puede actualizarse o reemplazarse sin afectar a los demás.
  • Reutilización de infraestructura: el bus proporciona guaranteed delivery, retry, dead-letter, monitoreo y auditoría como servicios transversales.
  • Estandarización: todos los flujos usan el mismo modelo canónico, protocolo y mecanismos de error.

Impacto Organizacional

  • Agilidad de integración: conectar un nuevo organismo requiere solo desarrollar su Channel Adapter, no negociar integraciones bilaterales con cada sistema existente.
  • Visibilidad: el bus proporciona una vista centralizada de todos los flujos de datos de la organización.
  • Gobernanza: las políticas de acceso, retención y auditoría se aplican centralmente.

Impacto Operacional

  • Monitoreo centralizado: un solo dashboard muestra el estado de todos los flujos.
  • Trazabilidad end-to-end: cada mensaje lleva correlation_id que permite rastrear su propagación.
  • Resiliencia: el bus maneja retries, dead-letter y backpressure como infraestructura.

Beneficios de Mantenibilidad y Evolución

  • Evolución independiente: cada sistema puede evolucionar internamente sin afectar al bus (solo su Channel Adapter cambia).
  • Backward compatibility: el Schema Registry garantiza que la evolución del modelo canónico no rompe consumidores existentes.
  • Pruebas aisladas: cada Channel Adapter se puede probar independientemente contra el contrato canónico.

12. Desventajas y Riesgos

Complejidad Añadida

  • Infraestructura significativa: un bus de producción requiere un cluster de Kafka (o equivalente), Schema Registry, monitoring, y un equipo que lo opere.
  • Modelo canónico costoso: diseñar, mantener y evolucionar el modelo canónico requiere coordinación entre todos los equipos.
  • Curva de aprendizaje: todos los equipos deben aprender a trabajar con el bus, el modelo canónico y los Channel Adapters.

Riesgos de Mal Uso

  • ESB monolítico: si se añade demasiada lógica al bus (routing complejo, orquestación de procesos, transformaciones de negocio), el bus se convierte en un monolito de integración que es difícil de mantener y escalar.
  • Modelo canónico como cuello de botella: si cada cambio en el modelo canónico requiere aprobación de un comité central, la agilidad desaparece.
  • Bypass del bus: si el bus es demasiado burocrático o lento, los equipos crean integraciones punto a punto "temporales" que se convierten en permanentes.

Sobreingeniería

  • Implementar un bus de integración completo para tres sistemas que se integran.
  • Definir un modelo canónico exhaustivo desde el inicio en lugar de crecer orgánicamente.
  • Centralizar toda la lógica de transformación y routing en el bus en lugar de mantenerlo como infraestructura simple.

Costos de Operación

  • Equipo de plataforma: el bus requiere un equipo dedicado que lo opere, monitoree y evolucione.
  • Latencia inherente: la comunicación a través del bus es más lenta que una llamada directa punto a punto.
  • Gobierno continuo: el modelo canónico, el catálogo de canales y las políticas de acceso requieren mantenimiento constante.

Anti-Patterns Relacionados

  • God Bus: el bus que hace todo — routing, transformación, orquestación, validación de negocio. Es un ESB monolítico renombrado.
  • Bus Bypass: integraciones punto a punto que evitan el bus porque es demasiado lento, burocrático o costoso de usar.
  • Canon in Name Only: un modelo canónico definido pero que nadie sigue, con cada sistema enviando su propio formato "canónico".

13. Relación con Otros Patrones

Patrones Complementarios

  • Canonical Data Model (Message Transformation): define el modelo de datos que circula por el Message Bus. Sin un modelo canónico, el bus es solo infraestructura de transporte sin estandarización semántica.
  • Channel Adapter (este capítulo): el mecanismo que conecta cada sistema al bus, traduciendo entre el formato interno del sistema y el formato canónico.
  • Messaging Bridge (este capítulo): conecta dos instancias del bus (por ejemplo, bus de producción y bus de staging, o buses de diferentes organizaciones).

Patrones que Suelen Aparecer Antes o Después

  • Antes: cada sistema tiene su propia lógica y formato. El Channel Adapter del sistema origen traduce al modelo canónico.
  • Después: Message Translator puede transformar del modelo canónico al formato específico del consumidor cuando el Channel Adapter no es suficiente.

Combinaciones Comunes

  • Message Bus + Publish-Subscribe Channel: el bus usa topics pub-sub para distribuir eventos a múltiples consumidores.
  • Message Bus + Content-Based Router: el bus enruta mensajes a canales específicos según su contenido.
  • Message Bus + Guaranteed Delivery: el bus garantiza que los mensajes no se pierden incluso si un consumidor está temporalmente inactivo.

Diferencias con Patrones Similares

  • vs. Message Broker: el Message Broker es un patrón de routing que desacopla productores de consumidores mediante routing centralizado. El Message Bus es una infraestructura completa que incluye el broker pero también el modelo canónico, los adaptadores y la gobernanza.
  • vs. Pipes and Filters: Pipes and Filters es una arquitectura de procesamiento secuencial. El Message Bus es una infraestructura de distribución con múltiples productores y consumidores.
  • vs. Shared Database: ambos resuelven el problema de compartir datos entre sistemas, pero Shared Database usa la base de datos como intermediario (acoplamiento fuerte) mientras que Message Bus usa mensajería asíncrona (acoplamiento débil).

Encaje en un Flujo Mayor de Integración

Message Bus es la infraestructura fundacional sobre la que operan todos los demás patrones de EIP. Los Message Channels son las vías de comunicación del bus. Los Message Routers son los mecanismos de enrutamiento del bus. Los Message Translators y Content Filters operan dentro del bus para adaptar los mensajes. Los Messaging Endpoints son los puntos de conexión entre los sistemas y el bus.

14. Relevancia Actual del Patrón

Evaluación: Relevancia Media

Argumentación

Message Bus ocupa un espacio peculiar en la evolución de la integración empresarial: el principio es más relevante que nunca, pero la implementación clásica (ESB centralizado) ha caído en desuso.

Lo que ha evolucionado:

  • ESB centralizado → Event Mesh distribuido: el ESB clásico (MuleSoft, IBM Integration Bus, Oracle SOA Suite) concentraba toda la lógica de integración en un middleware centralizado. Las arquitecturas modernas prefieren un "dumb bus, smart endpoints" donde la infraestructura de mensajería solo transporta y los endpoints contienen la lógica.
  • Modelo canónico global → Bounded contexts con contratos: la idea de un modelo canónico único para toda la organización choca con Domain-Driven Design. Los bounded contexts definen sus propios modelos y usan contratos explícitos (schemas publicados) en las fronteras.
  • Bus propietario → Infraestructura open-source: Apache Kafka, NATS, Pulsar y RabbitMQ han reemplazado a los buses propietarios.

Lo que sigue vigente:

  • Infraestructura de mensajería compartida: todas las organizaciones necesitan una plataforma de mensajería. Kafka como "nervous system" de la empresa es esencialmente un Message Bus.
  • Catálogo de topics/canales: el Schema Registry y los portales de eventos (AsyncAPI) son versiones modernas del catálogo de canales del bus.
  • Gobernanza de flujos: la necesidad de saber quién produce qué, quién consume qué, y cómo fluyen los datos es permanente.

Cómo Se Implementa Hoy

Tecnología Rol como Message Bus
Apache Kafka Event streaming platform como backbone de la organización
Confluent Platform Kafka + Schema Registry + governance tools
AWS EventBridge Event bus serverless para integración entre servicios AWS y SaaS
Azure Event Grid Event routing fabric para Azure resources y custom topics
Solace PubSub+ Event mesh para distribución de eventos multi-cloud
NATS JetStream Messaging infrastructure lightweight para microservicios

Qué Parte Sigue Siendo Esencial

  • Una plataforma de mensajería compartida como nervous system de la organización.
  • Schema governance (Schema Registry, AsyncAPI catalog) para mantener contratos claros.
  • Dumb bus, smart endpoints: el bus transporta; la lógica vive en los servicios.
  • Monitoreo y trazabilidad centralizados de los flujos de eventos.

15. Implementación en Arquitecturas Modernas

Apache Kafka como Message Bus Organizacional

// Producer: Registro Civil publica evento de defunción
Properties producerProps = new Properties();
producerProps.put("bootstrap.servers", "kafka-cluster:9092");
producerProps.put("key.serializer", StringSerializer.class);
producerProps.put("value.serializer", KafkaAvroSerializer.class);
producerProps.put("schema.registry.url", "http://schema-registry:8081");

KafkaProducer<String, CitizenDeathEvent> producer = new KafkaProducer<>(producerProps);

CitizenDeathEvent event = CitizenDeathEvent.newBuilder()
    .setEventId("EVT-2026-88712")
    .setNationalId("12345678-A")
    .setFullName("Carlos Martínez López")
    .setDateOfDeath("2026-04-06")
    .build();

producer.send(new ProducerRecord<>(
    "citizen.life-events.death",
    event.getNationalId(),
    event
));

AWS EventBridge como Message Bus Serverless

{
  "EventBusName": "government-integration-bus",
  "Source": "registro-civil",
  "DetailType": "citizen.life-events.death",
  "Detail": {
    "event_id": "EVT-2026-88712",
    "citizen": {
      "national_id": "12345678-A",
      "full_name": "Carlos Martínez López",
      "date_of_death": "2026-04-06"
    }
  }
}

Con reglas de EventBridge, cada organismo define qué eventos le interesan:

{
  "Rule": "hacienda-death-events",
  "EventPattern": {
    "source": ["registro-civil"],
    "detail-type": ["citizen.life-events.death"]
  },
  "Targets": [
    {
      "Arn": "arn:aws:sqs:eu-west-1:123456:hacienda-death-queue"
    }
  ]
}

AsyncAPI como Catálogo del Bus

asyncapi: '2.6.0'
info:
  title: Government Integration Bus
  version: '2.0.0'
  description: Event bus for inter-agency citizen events

channels:
  citizen.life-events.death:
    description: Published when a citizen death is registered
    subscribe:
      operationId: onCitizenDeath
      message:
        $ref: '#/components/messages/CitizenDeathEvent'
    publish:
      operationId: publishCitizenDeath
      message:
        $ref: '#/components/messages/CitizenDeathEvent'

components:
  messages:
    CitizenDeathEvent:
      payload:
        type: object
        properties:
          event_id:
            type: string
          citizen:
            $ref: '#/components/schemas/Citizen'
          date_of_death:
            type: string
            format: date

AsyncAPI proporciona un catálogo machine-readable de todos los canales del bus, sus schemas y sus productores/consumidores — la versión moderna del catálogo de canales del Message Bus clásico.

Event Mesh con Solace PubSub+

En organizaciones multi-cloud, un event mesh distribuido reemplaza al bus centralizado:

Cloud A (AWS)         Cloud B (Azure)       On-Premises
┌──────────┐          ┌──────────┐          ┌──────────┐
│ Solace    │◄────────►│ Solace    │◄────────►│ Solace    │
│ Broker    │  mesh    │ Broker    │  mesh    │ Broker    │
└──────────┘          └──────────┘          └──────────┘
     ▲                      ▲                      ▲
     │                      │                      │
  Servicios              Servicios              Sistemas
  cloud-native           cloud-native           legacy

El event mesh distribuye eventos entre clouds y on-premises sin un bus central, pero mantiene la semántica de un Message Bus: catálogo de topics, schema governance y routing automático.

16. Consideraciones de Gobierno y Operación

Observabilidad

  • Throughput por topic: mensajes por segundo en cada canal del bus, para detectar picos anormales o caídas.
  • Consumer lag: retraso de cada consumer group respecto al productor, indicando si un organismo no está procesando a tiempo.
  • End-to-end latency: tiempo desde la publicación hasta el consumo por cada suscriptor.
  • Schema validation failures: mensajes rechazados por no conformar al schema canónico.

Monitoreo

  • Consumer group health: estado de cada consumer group (activo, rebalancing, muerto).
  • SLA compliance: porcentaje de eventos propagados dentro del SLA definido (15 minutos en el ejemplo).
  • Dead-letter volume: mensajes que no pudieron procesarse, por organismo.
  • Bus capacity: utilización de disco, red y CPU del cluster de Kafka.

Versionado

  • Schema evolution: el Schema Registry con compatibility mode BACKWARD permite añadir campos opcionales al modelo canónico sin romper consumidores existentes.
  • Topic versioning: para cambios breaking, crear un nuevo topic (v2) y migrar consumidores gradualmente.
  • Adapter versioning: cada Channel Adapter tiene su propio ciclo de vida y versionado independiente del bus.

Seguridad

  • ACLs por topic: cada organismo tiene permisos explícitos sobre qué topics puede producir y consumir.
  • Cifrado: TLS para cifrado en tránsito; cifrado a nivel de disco para reposo.
  • Autenticación: mTLS o SASL/OAUTHBEARER para identificar a cada organismo.
  • Auditoría de acceso: registrar qué organismo accedió a qué topic y cuándo.

Manejo de Errores

  • Dead-letter topics: mensajes que no pueden procesarse se desvían a topics de dead-letter específicos por organismo.
  • Retry policies: reintentos con backoff exponencial antes de enviar a dead-letter.
  • Circuit breaker: si un Channel Adapter falla repetidamente, se desconecta temporalmente para evitar sobrecarga.
  • Alertas de SLA: notificación automática si un evento no se consume dentro del SLA definido.

17. Errores Comunes

Convertir el Bus en un ESB Monolítico

Añadir lógica de negocio al bus: transformaciones complejas, orquestación de procesos, validación de reglas de negocio. El bus se convierte en el componente más complejo de la organización, difícil de escalar, probar y mantener. El principio debe ser "dumb bus, smart endpoints": el bus transporta; la lógica vive en los servicios.

Modelo Canónico Diseñado por Comité

Intentar definir un modelo canónico exhaustivo desde el inicio con representantes de todos los organismos. El resultado es un modelo que satisface a nadie, tarda meses en aprobarse y es demasiado rígido para evolucionar. Es preferible empezar con un modelo mínimo para los flujos más críticos y crecer orgánicamente.

Ignorar la Gobernanza del Bus

Desplegar el bus sin definir quién lo gobierna, quién aprueba nuevos topics, quién monitorea la salud, quién actualiza el modelo canónico. En seis meses, el bus tiene 200 topics sin documentar, schemas sin versionar y consumidores que nadie recuerda.

Asumir que el Bus Resuelve Todos los Problemas de Integración

El bus resuelve el acoplamiento entre sistemas, pero no resuelve problemas de calidad de datos, diferencias semánticas entre sistemas, ni conflictos de master data. Un evento de defunción publicado con datos incorrectos se propaga incorrectamente a todos los organismos a la velocidad del bus.

No Planificar la Capacidad

Dimensionar el bus para el volumen actual sin considerar el crecimiento. Cuando se añaden nuevos organismos y nuevos flujos, el bus se satura. Un cluster de Kafka subdimensionado con discos llenos es una crisis organizacional cuando toda la interoperabilidad depende de él.

18. Conclusión Técnica

Message Bus es el patrón que establece una infraestructura de mensajería compartida como backbone de integración organizacional. Su propósito es reducir la complejidad de integración de O(N²) a O(N) mediante una plataforma común, un modelo canónico y un catálogo de canales gobernado.

Cuándo aporta valor: cuando la organización tiene múltiples sistemas que necesitan intercambiar datos y las integraciones punto a punto se han vuelto ingobernables. Es especialmente valioso en contextos de interoperabilidad gubernamental, supply chain y salud.

Cuándo evita problemas importantes: cuando sin un bus, la proliferación de integraciones punto a punto consume más presupuesto de TI del que aporta valor, los flujos de datos no son trazables y conectar un nuevo sistema requiere meses de desarrollo.

Cuándo no conviene adoptarlo: cuando la organización tiene pocos sistemas con integraciones estables, o cuando no tiene la capacidad organizacional para gobernar el bus y el modelo canónico. Un bus sin gobernanza es peor que integraciones punto a punto bien gestionadas.

Recomendación para arquitectos: adopte el principio de "dumb bus, smart endpoints" — la infraestructura de mensajería debe transportar, distribuir y garantizar entrega, pero no contener lógica de negocio. Invierta en Schema Registry y catálogo de eventos (AsyncAPI) como mecanismos de gobernanza del modelo canónico. Resista la tentación de centralizar lógica en el bus: ese camino lleva al ESB monolítico que la industria abandonó por buenas razones. El Message Bus moderno es Apache Kafka como "nervous system" de la organización, con schemas gobernados, endpoints inteligentes y un equipo de plataforma que opera la infraestructura sin controlar la lógica de negocio.
