Return Address

1. Nombre del Patrón

  • Nombre oficial: Return Address
  • Categoría: Message Construction (Construcción de Mensajes)
  • Traducción contextual: Dirección de Retorno

2. Resumen Ejecutivo

Return Address es el patrón que resuelve un problema fundamental de la comunicación bidireccional sobre messaging: ¿cómo sabe el destinatario de un mensaje (replier) dónde enviar la respuesta? La solución es directa y elegante: el solicitante (requestor) incluye en el mensaje de petición un header que especifica la dirección del canal donde espera recibir la respuesta — la Return Address.

Sin este patrón, el replier necesitaría conocer de antemano el canal de respuesta de cada posible solicitante, lo que introduciría un acoplamiento directo entre replier y requestors que contradice los principios del messaging. Con Return Address, el replier es completamente agnóstico respecto a quién envía la petición: simplemente lee la dirección de retorno del mensaje y envía la respuesta allí.

El concepto es idéntico al de un sobre postal con remitente: la carta viaja al destinatario, y el remitente escribe su dirección en el sobre para que el destinatario sepa dónde enviar la respuesta. En messaging, la "dirección del remitente" es el nombre de un canal (queue, topic, subject) incluido como metadata del mensaje.

Return Address es un componente constitutivo del patrón Request-Reply. Sin Return Address, Request-Reply requiere que el replier tenga configuración estática del canal de respuesta, lo cual es viable solo cuando hay un único requestor conocido de antemano. En entornos con múltiples requestors dinámicos, Return Address es imprescindible.

3. Definición Detallada

Propósito

Return Address permite que el solicitante de un mensaje especifique dinámicamente el destino donde desea recibir la respuesta. Esto desacopla al replier de la topología de requestors: el replier no necesita saber cuántos requestors existen, dónde están, ni qué canales de respuesta usan. Simplemente lee la dirección del header y envía la respuesta allí.

Lógica Arquitectónica

En messaging, los canales son unidireccionales y nombrados. El productor conoce el canal de destino porque es el contrato de integración: "envía peticiones al canal X". Pero el camino de vuelta no está definido implícitamente. A diferencia de HTTP, donde la respuesta viaja de regreso por la misma conexión TCP, en messaging la respuesta debe enviarse explícitamente a un canal diferente.

Return Address resuelve esta asimetría moviendo la responsabilidad de especificar el canal de respuesta al requestor. El requestor, que es quien sabe dónde espera recibir la respuesta, incluye esa información en el mensaje. El replier la extrae y la usa para enrutar la respuesta.

Las implicaciones arquitectónicas son significativas:

  • El replier es stateless respecto a la topología de requestors: no necesita una tabla de routing de respuestas.
  • Nuevos requestors pueden integrarse sin modificar el replier: simplemente envían peticiones con su Return Address y reciben respuestas automáticamente.
  • El canal de respuesta puede ser diferente para cada petición: un mismo requestor puede indicar diferentes Return Addresses para diferentes tipos de peticiones.

Principio de Diseño Subyacente

El principio es auto-direccionamiento de respuestas: el mensaje lleva consigo toda la información necesaria para que la respuesta encuentre su camino de vuelta al solicitante. El mensaje es auto-suficiente; no requiere que el replier consulte configuración externa para saber dónde enviar la respuesta.

Este principio es una aplicación del concepto más amplio de self-describing messages: mensajes que contienen no solo datos, sino toda la metadata necesaria para su procesamiento y respuesta.

Problema Estructural que Resuelve

Sin Return Address, el replier necesita un mapeo estático entre tipos de requestor y canales de respuesta:

Si la petición viene del IVR → responder a cola "ivr.reply"
Si la petición viene de la App → responder a cola "app.reply"
Si la petición viene del Web → responder a cola "web.reply"

Este mapeo tiene problemas graves:

  • Mantenimiento: cada nuevo requestor requiere actualizar la configuración del replier.
  • Acoplamiento: el replier conoce la existencia de cada requestor, contradiciendo el desacoplamiento del messaging.
  • Inflexibilidad: un requestor no puede cambiar su canal de respuesta sin coordinar con el replier.
  • Escala: con N requestors, el replier necesita N entradas en su tabla de routing.

Return Address elimina todo esto: la dirección viaja en el mensaje y el replier no mantiene estado sobre los requestors.

Contexto en el que Emerge

Return Address emerge en cualquier implementación de Request-Reply donde:

  • Existen múltiples requestors que envían peticiones al mismo replier.
  • Los requestors son dinámicos (pueden añadirse o removerse sin reconfigurar el replier).
  • Cada requestor tiene su propio canal de respuesta (por eficiencia, seguridad o aislamiento).
  • Se quiere mantener al replier desacoplado de la topología de requestors.

Relación con Sistemas Distribuidos

En protocolos de red, el concepto de Return Address es análogo al campo "source address" en un paquete IP o al header From en un email SMTP. El receptor del paquete/email usa la dirección de origen para enviar la respuesta. En messaging, Return Address es el equivalente a este mecanismo: un campo en la metadata del mensaje que indica el destino de retorno.

En arquitecturas de microservicios, Return Address permite que un servicio central (como un servicio de validación o un servicio de cálculo) atienda peticiones de cualquier otro servicio sin configuración específica por cliente.

4. Problema que Resuelve

El Problema Antes del Patrón

Sin Return Address, la comunicación bidireccional sobre messaging se limita a topologías estáticas y rígidas. El replier debe saber, antes de recibir cualquier mensaje, exactamente qué canal de respuesta usar para cada posible solicitante. Esto produce:

  • Configuración estática en el replier: un archivo de configuración o tabla de routing que mapea tipos de requestor a canales de respuesta. Cada cambio en la topología de requestors requiere actualizar y redesplegar el replier.
  • Convenciones de naming frágiles: se establecen convenciones como "el canal de reply del IVR es siempre ivr.balance.reply", que funcionan hasta que el IVR cambia su arquitectura, se despliegan múltiples instancias, o se necesita un canal temporal.
  • Imposibilidad de requestors ad-hoc: un nuevo servicio que necesita enviar una petición no puede hacerlo sin primero coordinar con el equipo del replier para registrar su canal de respuesta.

Síntomas del Problema

  • El replier tiene un switch/case o tabla de configuración con entradas por cada requestor, que crece con cada integración nueva.
  • Desplegar un nuevo requestor requiere coordinar un cambio de configuración en el replier (ticket, PR, deploy conjunto).
  • Las respuestas se pierden cuando un requestor cambia su canal de respuesta y nadie actualiza el replier.
  • No se pueden usar colas temporales porque el replier no puede "descubrir" colas que no conoce de antemano.
  • Testing e integración son difíciles: para probar una petición, hay que configurar un canal de respuesta fijo en el replier.

Impacto Operativo y Arquitectónico

Sin Return Address:

  • El replier se convierte en un cuello de botella organizacional: cada equipo que quiere integrarse debe coordinar con el equipo del replier.
  • La topología de canales de respuesta es rígida y difícil de modificar en producción.
  • No se pueden usar técnicas avanzadas como colas temporales exclusivas (RabbitMQ amq.gen-*) o inbox subjects (NATS), que son las implementaciones más eficientes de Request-Reply.

Riesgos Si No Se Implementa Correctamente

  • Return Address incorrecta: si el requestor incluye un canal de respuesta que no existe, la respuesta se pierde o genera un error en el replier al intentar publicar.
  • Return Address inmutable sin serlo: si el canal de respuesta del requestor cambia (por escalamiento, redeployment) y los mensajes en tránsito aún tienen la dirección anterior, las respuestas se envían a canales inexistentes.
  • Spoofing de Return Address: un requestor malicioso podría incluir el canal de respuesta de otro requestor para interceptar sus respuestas. Requiere autenticación y autorización en el canal de reply.

Ejemplos Reales

  • Logística: un sistema de cotización de envíos recibe peticiones de múltiples plataformas de e-commerce. Cada plataforma incluye su Return Address para recibir la cotización. El sistema de cotización no necesita conocer a cada plataforma; simplemente envía la cotización al canal indicado.
  • Salud: un servicio de validación de elegibilidad de seguros recibe consultas desde hospitales, clínicas y farmacias. Cada uno incluye su Return Address. El servicio valida la elegibilidad y envía la respuesta al canal del solicitante.
  • Finanzas: un motor de scoring crediticio recibe solicitudes desde múltiples originadores de crédito. Cada originador incluye su Return Address para recibir el score. El motor de scoring no conoce la topología de originadores.

5. Contexto de Aplicación

Cuándo Usarlo

  • En toda implementación de Request-Reply con múltiples requestors posibles.
  • Cuando el replier no debe conocer la topología de requestors (desacoplamiento).
  • Cuando los requestors pueden tener canales de respuesta dinámicos (colas temporales, canales por instancia).
  • Cuando se desea que nuevos requestors se integren sin modificar el replier.
  • Cuando diferentes peticiones del mismo requestor pueden requerir respuestas en canales diferentes.

Cuándo No Usarlo

  • Cuando hay un único requestor conocido y fijo, y la dirección de respuesta nunca cambia. En este caso, el replier puede tener la dirección de respuesta como configuración estática sin penalización.
  • Cuando la comunicación es unidireccional (fire-and-forget). Si no hay respuesta, no hay necesidad de Return Address.
  • Cuando se usa un protocolo con respuesta implícita (HTTP, gRPC), donde la respuesta viaja por la misma conexión.

Precondiciones

  • El sistema de mensajería soporta headers/properties en los mensajes (todos los brokers modernos lo hacen).
  • El requestor conoce su propio canal de respuesta al momento de enviar la petición.
  • El replier tiene permisos para publicar en el canal indicado por el Return Address.

Restricciones

  • El canal de respuesta indicado en el Return Address debe existir cuando el replier intente enviar la respuesta. Si el requestor se desconecta y su cola temporal se destruye antes de que llegue la respuesta, esta se pierde.
  • El replier debe confiar en que el Return Address es válido. No hay validación automática: si el requestor incluye un canal que no existe o que no tiene permisos, la respuesta falla.

Supuestos Arquitectónicos

  • Los mensajes pueden transportar metadata (headers) además del payload.
  • El replier implementa la lógica de leer el header reply_to y enviar la respuesta al canal indicado.
  • Los canales de respuesta son accesibles para el replier (misma red, mismo broker, o federación entre brokers).

6. Fuerzas Arquitectónicas

Desacoplamiento vs. Confiabilidad

Return Address maximiza el desacoplamiento: el replier no conoce a los requestors. Pero introduce un riesgo de confiabilidad: si la dirección de retorno no es válida (canal eliminado, typo en el nombre, permisos insuficientes), la respuesta se pierde silenciosamente o genera un error en el replier. El desacoplamiento viene a costa de perder la validación estática de la topología de respuesta.

Flexibilidad vs. Seguridad

Cualquier requestor puede especificar cualquier canal como Return Address. Esto proporciona máxima flexibilidad pero introduce un vector de ataque: un requestor malicioso podría especificar el canal de respuesta de otro requestor para interceptar sus respuestas. La mitigación requiere ACLs en los canales de reply y validación del Return Address en el replier.

Simplicidad del Replier vs. Responsabilidad del Requestor

Return Address simplifica al replier (no necesita tabla de routing de respuestas) pero transfiere responsabilidad al requestor (debe saber su canal de respuesta y incluirlo correctamente en cada petición). Si el requestor falla en incluir el Return Address o lo incluye incorrectamente, la respuesta se pierde.

Eficiencia vs. Aislamiento

Un canal de respuesta compartido (un solo canal para todos los requestors) es eficiente en recursos pero requiere que cada requestor filtre las respuestas que le corresponden. Canales de respuesta individuales (uno por requestor) proporcionan aislamiento pero consumen más recursos del broker. Return Address habilita ambos modelos: el requestor decide si incluye un canal compartido o uno exclusivo.

Dinamismo vs. Governance

Return Address permite que los requestors usen canales de respuesta dinámicos (colas temporales creadas en runtime). Esto es poderoso pero dificulta la governance: el equipo de operaciones no puede predecir qué canales de respuesta existirán. El naming de los canales de respuesta debe seguir convenciones que permitan identificarlos y monitorizarlos.

7. Estructura Conceptual del Patrón

Actores o Componentes Involucrados

  1. Requestor: la aplicación que envía la petición e incluye el Return Address.
  2. Replier: la aplicación que recibe la petición, lee el Return Address y envía la respuesta a esa dirección.
  3. Request Channel: el canal por donde viaja la petición (con el Return Address como metadata).
  4. Reply Channel: el canal especificado en el Return Address, donde el replier deposita la respuesta.
  5. Broker: el sistema de mensajería que gestiona ambos canales.

Flujo Lógico

flowchart TD
    A([Requestor]) --> B{Tipo de canal\nde respuesta?}
    B -- Fijo --> C[Canal preconfigurado\nmyservice.reply]
    B -- Temporal --> D[Canal exclusivo\namq.gen-*, inbox.*]
    B -- Compartido --> E[Canal compartido con\nfiltrado por correlation_id]
    C --> F[Incluir canal en\nheader reply_to]
    D --> F
    E --> F
    F --> G[(Request Channel)]
    G --> H([Replier])
    H --> I[Leer header reply_to\nobtener Return Address]
    I --> J[Procesar la petición]
    J --> K[Enviar respuesta al canal\nindicado en reply_to]
    K --> L[(Reply Channel)]
    L --> M[Requestor recibe\nla respuesta]
    M --> N([Fin])

Responsabilidades

Componente Responsabilidad
Requestor Crear/conocer su canal de reply, incluir la dirección en reply_to, escuchar en ese canal
Replier Leer reply_to, enviar respuesta al canal indicado, manejar errores de envío de respuesta
Request Channel Transportar la petición con su metadata (incluyendo reply_to)
Reply Channel Almacenar y entregar la respuesta al requestor

Decisiones de Diseño Clave

  1. Canal fijo vs. temporal: ¿el requestor usa un canal de respuesta fijo (configurado en deployment) o temporal (creado en runtime)? Los canales fijos son más predecibles y gobernables; los temporales son más eficientes para aislamiento.
  2. Canal por instancia vs. por servicio: ¿cada instancia del requestor tiene su propio canal de reply, o todas las instancias de un servicio comparten uno?
  3. Validación del Return Address: ¿el replier valida que el canal de respuesta existe antes de procesar la petición? Esto añade overhead pero previene procesamiento de peticiones cuyas respuestas no podrán entregarse.
  4. Fallback en caso de error: ¿qué hace el replier si no puede enviar la respuesta al Return Address? ¿Descarta? ¿Reintenta? ¿Envía a dead-letter?

8. Ejemplo Arquitectónico Detallado

Dominio: Logística — Cotización de Envíos con Dirección de Retorno

Contexto del Negocio

Una empresa de logística internacional ofrece un servicio de cotización de envíos a múltiples plataformas de e-commerce y marketplaces. Cada plataforma necesita obtener cotizaciones en tiempo real (peso, dimensiones, origen, destino → precio y tiempo estimado de entrega) para mostrar al comprador durante el checkout.

Las plataformas integradas son diversas: Amazon Marketplace, MercadoLibre, Shopify stores, y tiendas custom con integraciones directas. Cada plataforma tiene su propia infraestructura de mensajería y sus propios canales de respuesta. La empresa de logística no quiere (ni puede) mantener configuración específica para cada plataforma en su motor de cotización.

Necesidad de Integración

El motor de cotización recibe peticiones de múltiples plataformas a través de un canal de peticiones compartido. Cada plataforma necesita recibir la cotización en su propio canal de respuesta. Sin Return Address, el motor de cotización necesitaría un mapeo estático de "plataforma → canal de reply" que se desactualiza cada vez que una plataforma cambia su infraestructura o se añade una nueva plataforma.

Sistemas Involucrados

  1. Amazon Integration Service: publica peticiones de cotización desde Amazon Marketplace.
  2. MercadoLibre Integration Service: publica peticiones de cotización desde MercadoLibre.
  3. Shopify Integration Service: publica peticiones de cotización desde Shopify stores.
  4. Custom API Gateway: publica peticiones de tiendas con integraciones directas.
  5. Quoting Engine: motor de cotización que calcula precios y tiempos de entrega.
  6. Azure Service Bus: broker de mensajería compartido.

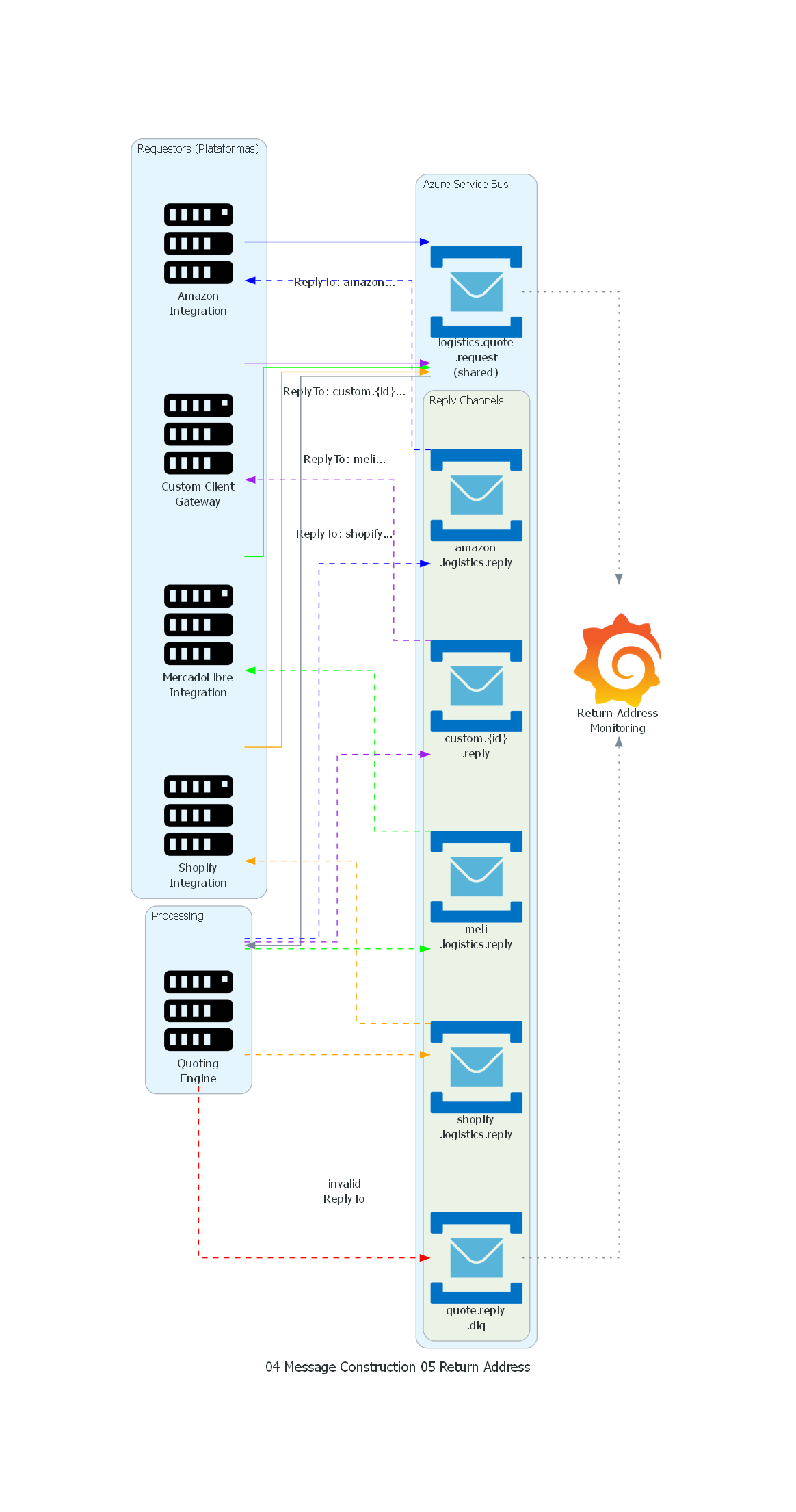

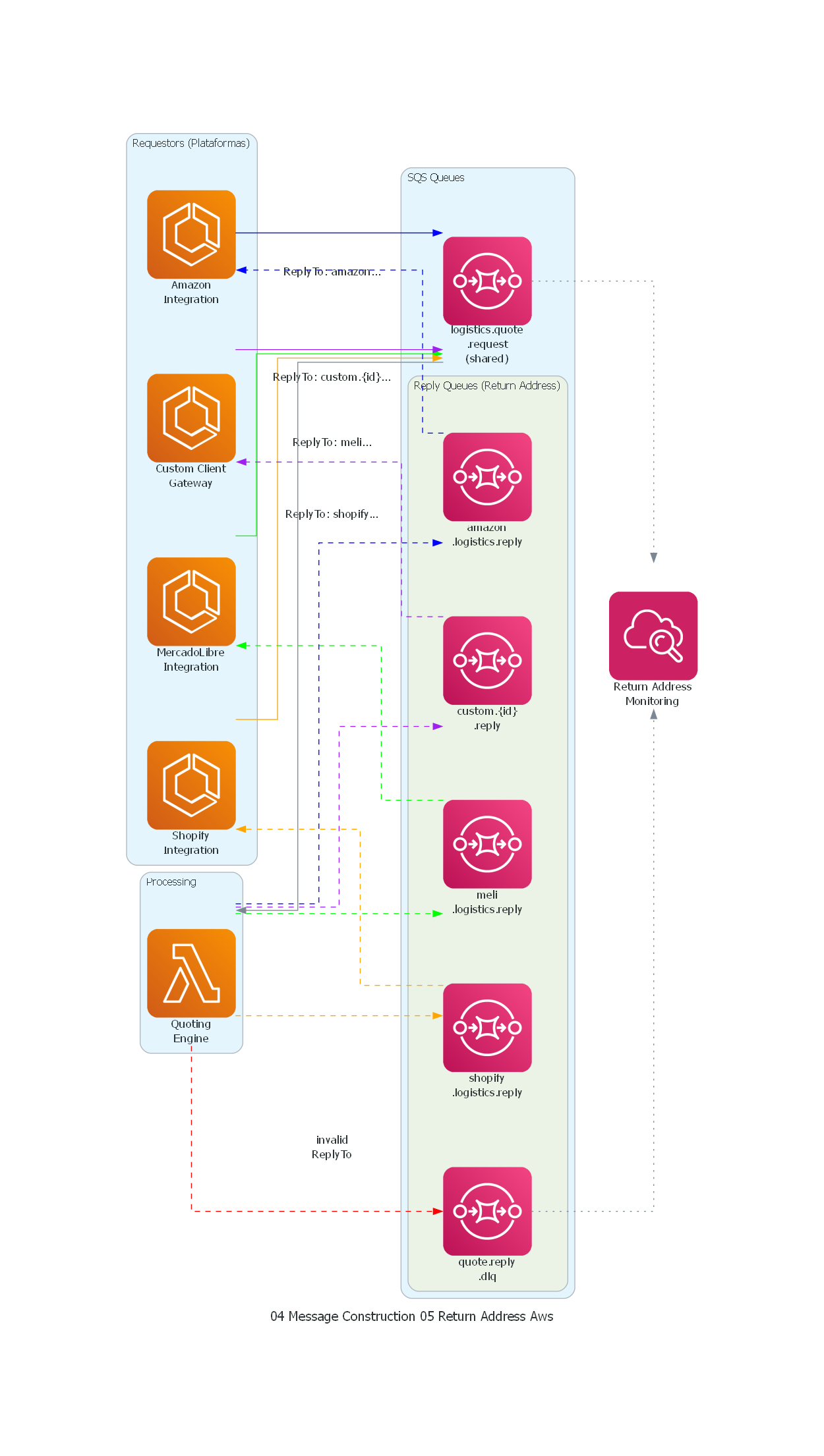

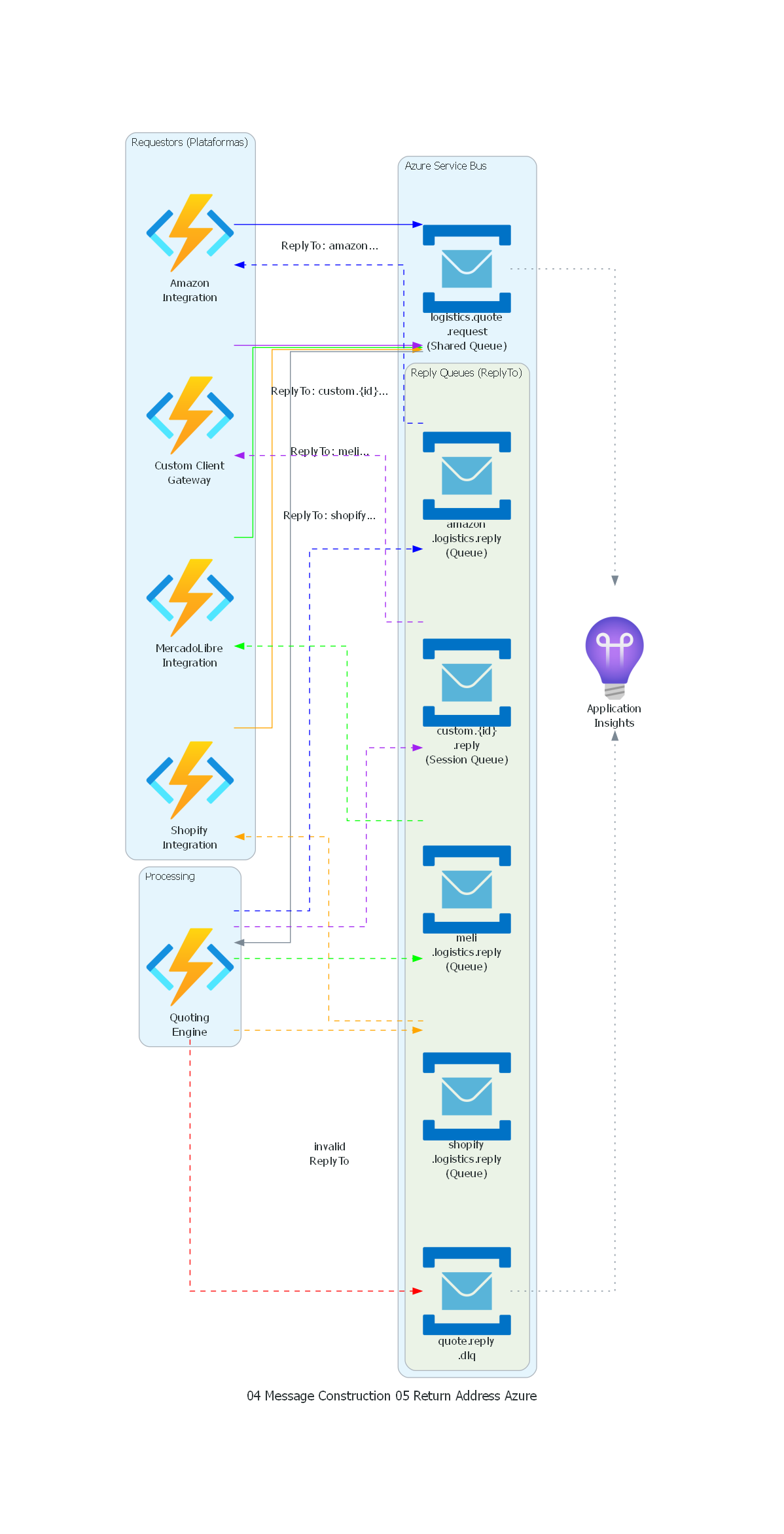

Diseño de Canales

Canal Dirección Uso
logistics.quote.request Request (compartido) Todas las plataformas envían aquí
amazon.logistics.reply Reply (Amazon) Return Address para peticiones de Amazon
meli.logistics.reply Reply (MercadoLibre) Return Address para peticiones de MercadoLibre
shopify.logistics.reply Reply (Shopify) Return Address para peticiones de Shopify
custom.{client_id}.reply Reply (Custom) Return Address dinámica por cliente custom

Decisiones Arquitectónicas

  1. Canal de request compartido: todas las plataformas envían peticiones al mismo canal logistics.quote.request. Esto simplifica el Quoting Engine (un solo consumer) y permite priorización centralizada.
  2. Return Address por plataforma: cada plataforma incluye su canal de reply específico en el header ReplyTo del mensaje. El Quoting Engine lee este header y envía la cotización allí.
  3. Return Address dinámica para clientes custom: los clientes con integraciones directas usan un patrón custom.{client_id}.reply que permite canales dinámicos sin configuración estática en el Quoting Engine.
  4. Dead letter para respuestas fallidas: si el Quoting Engine no puede enviar la respuesta al Return Address (canal inexistente, permisos insuficientes), el mensaje de respuesta se envía a logistics.quote.reply.dlq para investigación.

Riesgos y Mitigaciones

Riesgo Mitigación
Return Address inválida (canal no existe) Quoting Engine valida que el canal existe antes de procesar; si no existe, envía a DLQ con reason "invalid_reply_to"
Return Address apunta a canal de otra plataforma ACLs: cada integration service solo puede escribir su propio canal de reply como Return Address
Canal de reply temporal destruido antes de la respuesta TTL en el mensaje de respuesta; monitoreo de reply failures
Nueva plataforma requiere configuración en Quoting Engine No requiere: la nueva plataforma simplemente incluye su Return Address

9. Desarrollo Paso a Paso del Ejemplo

Paso 1: Petición de Cotización desde MercadoLibre

Un comprador en MercadoLibre añade un producto al carrito y selecciona envío. MercadoLibre Integration Service genera una petición de cotización:

{
  "origin": {
    "country": "CO",
    "city": "Bogotá",
    "postal_code": "110111",
    "warehouse_id": "WH-BOG-03"
  },
  "destination": {
    "country": "CO",
    "city": "Medellín",
    "postal_code": "050001"
  },
  "package": {
    "weight_kg": 2.3,
    "dimensions_cm": { "length": 30, "width": 20, "height": 15 },
    "declared_value_usd": 45.00,
    "fragile": false
  },
  "service_levels": ["standard", "express"],
  "request_timestamp": "2026-04-07T14:22:05.123Z"
}

Headers del mensaje en Azure Service Bus:

MessageId: "msg-meli-8a7b6c5d-4e3f-2a1b-0c9d-8e7f6a5b4c3d"
CorrelationId: "corr-meli-2026-04-07-14-22-05-a1b2c3"
ReplyTo: "meli.logistics.reply"                          ← RETURN ADDRESS
ContentType: "application/json"
TimeToLive: 00:00:05
Label: "quote.request"

El MercadoLibre Integration Service publica este mensaje en la queue logistics.quote.request. El header ReplyTo: "meli.logistics.reply" es el Return Address que indica al Quoting Engine dónde enviar la cotización.

Paso 2: Procesamiento por el Quoting Engine

El Quoting Engine consume el mensaje de logistics.quote.request:

  1. Lee el body para obtener los datos del envío.
  2. Lee el header ReplyTo para obtener el Return Address: meli.logistics.reply.
  3. Lee el header CorrelationId para poder incluirlo en la respuesta.
  4. Calcula la cotización:
  5. Standard: 8,500 COP, 3-5 días hábiles.
  6. Express: 15,200 COP, 1-2 días hábiles.
  7. Verifica que el canal meli.logistics.reply existe y que el Quoting Engine tiene permisos de envío.
  8. Construye y envía la respuesta.

Paso 3: Envío de la Respuesta al Return Address

El Quoting Engine envía la respuesta al canal indicado en el Return Address (meli.logistics.reply):

{
  "quotes": [
    {
      "service_level": "standard",
      "price_cop": 8500,
      "price_usd": 2.10,
      "estimated_delivery_days": { "min": 3, "max": 5 },
      "carrier": "Servientrega"
    },
    {
      "service_level": "express",
      "price_cop": 15200,
      "price_usd": 3.75,
      "estimated_delivery_days": { "min": 1, "max": 2 },
      "carrier": "DHL Express"
    }
  ],
  "quote_valid_until": "2026-04-07T14:37:05.123Z",
  "quote_id": "QT-2026-0407-8a7b6c"
}

Headers de la respuesta:

CorrelationId: "corr-meli-2026-04-07-14-22-05-a1b2c3"  ← copiado de la petición
ContentType: "application/json"
Label: "quote.response"

Paso 4: Recepción por MercadoLibre Integration Service

El MercadoLibre Integration Service está escuchando en meli.logistics.reply. Recibe el mensaje, verifica el CorrelationId para vincularlo con la petición original, y formatea las opciones de envío para mostrarlas al comprador en el checkout de MercadoLibre.

Paso 5: Petición Simultánea desde Shopify

Al mismo tiempo, un Shopify store envía una petición de cotización al mismo canal logistics.quote.request, pero con un Return Address diferente:

ReplyTo: "shopify.logistics.reply"  ← RETURN ADDRESS diferente

El Quoting Engine procesa esta petición y envía la respuesta a shopify.logistics.reply, no a meli.logistics.reply. Cada requestor recibe sus respuestas en su propio canal, gracias al Return Address.

Paso 6: Escenario de Return Address Inválida

Un nuevo cliente custom envía una petición con:

ReplyTo: "custom.newclient.reply"  ← este canal no existe aún

El Quoting Engine intenta enviar la respuesta a custom.newclient.reply pero el canal no existe. El envío falla con un MessagingEntityNotFoundException. El Quoting Engine:

  1. Captura el error.
  2. Envía la respuesta (con metadata del error) a logistics.quote.reply.dlq.
  3. Genera una alerta de "invalid Return Address" con el MessageId y el ReplyTo inválido.
  4. El equipo de operaciones contacta al nuevo cliente para configurar su canal de reply.

10. Diagrama Técnico del Patrón

Código Python con diagrams

Diagrama General

Diagrama AWS

Diagrama Azure

Ver / Copiar código de los diagramas
from diagrams import Diagram, Cluster, Edge
from diagrams.azure.integration import ServiceBus
from diagrams.onprem.compute import Server
from diagrams.onprem.monitoring import Grafana

with Diagram("Return Address - Logistics Quoting", show=False, direction="LR"):

    with Cluster("Requestors (Plataformas)"):
        amazon = Server("Amazon\nIntegration")
        meli = Server("MercadoLibre\nIntegration")
        shopify = Server("Shopify\nIntegration")
        custom = Server("Custom Client\nGateway")

    with Cluster("Azure Service Bus"):
        request_q = ServiceBus("logistics.quote\n.request\n(shared)")

        with Cluster("Reply Channels"):
            reply_amazon = ServiceBus("amazon\n.logistics.reply")
            reply_meli = ServiceBus("meli\n.logistics.reply")
            reply_shopify = ServiceBus("shopify\n.logistics.reply")
            reply_custom = ServiceBus("custom.{id}\n.reply")
            reply_dlq = ServiceBus("quote.reply\n.dlq")

    with Cluster("Processing"):
        quoting = Server("Quoting\nEngine")

    monitoring = Grafana("Return Address\nMonitoring")

    # Request flow (all to shared queue)
    amazon >> Edge(label="ReplyTo: amazon...", color="blue") >> request_q
    meli >> Edge(label="ReplyTo: meli...", color="green") >> request_q
    shopify >> Edge(label="ReplyTo: shopify...", color="orange") >> request_q
    custom >> Edge(label="ReplyTo: custom.{id}...", color="purple") >> request_q

    # Processing
    request_q >> quoting

    # Reply flow (each to its own Return Address)
    quoting >> Edge(style="dashed", color="blue") >> reply_amazon
    quoting >> Edge(style="dashed", color="green") >> reply_meli
    quoting >> Edge(style="dashed", color="orange") >> reply_shopify
    quoting >> Edge(style="dashed", color="purple") >> reply_custom
    quoting >> Edge(style="dashed", color="red", label="invalid\nReplyTo") >> reply_dlq

    # Reply delivery
    reply_amazon >> Edge(style="dashed", color="blue") >> amazon
    reply_meli >> Edge(style="dashed", color="green") >> meli
    reply_shopify >> Edge(style="dashed", color="orange") >> shopify
    reply_custom >> Edge(style="dashed", color="purple") >> custom

    # Monitoring
    request_q >> Edge(style="dotted") >> monitoring
    reply_dlq >> Edge(style="dotted") >> monitoring

from diagrams import Diagram, Cluster, Edge
from diagrams.aws.compute import Lambda, ECS
from diagrams.aws.integration import SQS
from diagrams.aws.management import Cloudwatch


with Diagram("Return Address - Logistics Quoting (AWS)", show=False, direction="LR"):

    with Cluster("Requestors (Plataformas)"):
        amazon = ECS("Amazon\nIntegration")
        meli = ECS("MercadoLibre\nIntegration")
        shopify = ECS("Shopify\nIntegration")
        custom = ECS("Custom Client\nGateway")

    with Cluster("SQS Queues"):
        request_q = SQS("logistics.quote\n.request\n(shared)")

        with Cluster("Reply Queues (Return Address)"):
            reply_amazon = SQS("amazon\n.logistics.reply")
            reply_meli = SQS("meli\n.logistics.reply")
            reply_shopify = SQS("shopify\n.logistics.reply")
            reply_custom = SQS("custom.{id}\n.reply")
            reply_dlq = SQS("quote.reply\n.dlq")

    with Cluster("Processing"):
        quoting = Lambda("Quoting\nEngine")

    monitoring = Cloudwatch("Return Address\nMonitoring")

    # Request flow (all to shared queue)
    amazon >> Edge(label="ReplyTo: amazon...", color="blue") >> request_q
    meli >> Edge(label="ReplyTo: meli...", color="green") >> request_q
    shopify >> Edge(label="ReplyTo: shopify...", color="orange") >> request_q
    custom >> Edge(label="ReplyTo: custom.{id}...", color="purple") >> request_q

    # Processing
    request_q >> quoting

    # Reply flow (each to its own Return Address)
    quoting >> Edge(style="dashed", color="blue") >> reply_amazon
    quoting >> Edge(style="dashed", color="green") >> reply_meli
    quoting >> Edge(style="dashed", color="orange") >> reply_shopify
    quoting >> Edge(style="dashed", color="purple") >> reply_custom
    quoting >> Edge(style="dashed", color="red", label="invalid\nReplyTo") >> reply_dlq

    # Reply delivery
    reply_amazon >> Edge(style="dashed", color="blue") >> amazon
    reply_meli >> Edge(style="dashed", color="green") >> meli
    reply_shopify >> Edge(style="dashed", color="orange") >> shopify
    reply_custom >> Edge(style="dashed", color="purple") >> custom

    # Monitoring
    request_q >> Edge(style="dotted") >> monitoring
    reply_dlq >> Edge(style="dotted") >> monitoring

from diagrams import Diagram, Cluster, Edge
from diagrams.azure.integration import ServiceBus
from diagrams.azure.compute import FunctionApps
from diagrams.azure.devops import ApplicationInsights


with Diagram("Return Address - Logistics Quoting (Azure)", show=False, direction="LR"):

    with Cluster("Requestors (Plataformas)"):
        amazon = FunctionApps("Amazon\nIntegration")
        meli = FunctionApps("MercadoLibre\nIntegration")
        shopify = FunctionApps("Shopify\nIntegration")
        custom = FunctionApps("Custom Client\nGateway")

    with Cluster("Azure Service Bus"):
        request_q = ServiceBus("logistics.quote\n.request\n(Shared Queue)")

        with Cluster("Reply Queues (ReplyTo)"):
            reply_amazon = ServiceBus("amazon\n.logistics.reply\n(Queue)")
            reply_meli = ServiceBus("meli\n.logistics.reply\n(Queue)")
            reply_shopify = ServiceBus("shopify\n.logistics.reply\n(Queue)")
            reply_custom = ServiceBus("custom.{id}\n.reply\n(Session Queue)")
            reply_dlq = ServiceBus("quote.reply\n.dlq")

    with Cluster("Processing"):
        quoting = FunctionApps("Quoting\nEngine")

    monitoring = ApplicationInsights("Application\nInsights")

    # Request flow (all to shared queue)
    amazon >> Edge(label="ReplyTo: amazon...", color="blue") >> request_q
    meli >> Edge(label="ReplyTo: meli...", color="green") >> request_q
    shopify >> Edge(label="ReplyTo: shopify...", color="orange") >> request_q
    custom >> Edge(label="ReplyTo: custom.{id}...", color="purple") >> request_q

    # Processing
    request_q >> quoting

    # Reply flow (each to its own Return Address)
    quoting >> Edge(style="dashed", color="blue") >> reply_amazon
    quoting >> Edge(style="dashed", color="green") >> reply_meli
    quoting >> Edge(style="dashed", color="orange") >> reply_shopify
    quoting >> Edge(style="dashed", color="purple") >> reply_custom
    quoting >> Edge(style="dashed", color="red", label="invalid\nReplyTo") >> reply_dlq

    # Reply delivery
    reply_amazon >> Edge(style="dashed", color="blue") >> amazon
    reply_meli >> Edge(style="dashed", color="green") >> meli
    reply_shopify >> Edge(style="dashed", color="orange") >> shopify
    reply_custom >> Edge(style="dashed", color="purple") >> custom

    # Monitoring
    request_q >> Edge(style="dotted") >> monitoring
    reply_dlq >> Edge(style="dotted") >> monitoring

Explicación del Diagrama

El diagrama ilustra cómo Return Address permite que un único Quoting Engine atienda múltiples plataformas sin configuración estática:

  1. Cuatro plataformas (requestors) envían peticiones al mismo canal de request (logistics.quote.request).
  2. Cada petición incluye un header ReplyTo diferente (color-coded en el diagrama), que es la Return Address de cada plataforma.
  3. El Quoting Engine consume peticiones del canal compartido.
  4. Para cada petición, el engine lee el ReplyTo y envía la respuesta al canal de reply correspondiente (flechas punteadas, cada una al canal de su color).
  5. Si el ReplyTo es inválido (canal inexistente), la respuesta se desvía a la DLQ (flechas rojas).
  6. Cada plataforma recibe sus respuestas exclusivamente en su canal de reply.

Correspondencia Patrón ↔ Diagrama

Concepto del Patrón Componente del Diagrama
Requestor Amazon, MercadoLibre, Shopify, Custom Client
Return Address (header) El valor de ReplyTo en cada petición
Replier Quoting Engine
Request Channel logistics.quote.request (compartido)
Reply Channel(s) amazon.logistics.reply, meli.logistics.reply, etc.
Dead Letter (para Return Address inválida) quote.reply.dlq

11. Beneficios

Impacto Técnico

  • Desacoplamiento del replier: el Quoting Engine no tiene configuración, tabla de routing ni conocimiento de cuántas plataformas están integradas. Puede atender una plataforma o cien sin cambios en su código o configuración.
  • Integración sin coordinación: una nueva plataforma puede enviar peticiones al canal de request con su Return Address y recibir cotizaciones sin que el equipo del Quoting Engine intervenga.
  • Flexibilidad en canales de reply: cada plataforma puede elegir su estrategia de reply channel — canal fijo, canal temporal, canal compartido con filtrado — sin afectar al replier.
  • Testabilidad: en testing, un test puede enviar una petición con un Return Address apuntando a un canal temporal de testing, recibir la respuesta y verificarla, sin necesidad de configuración especial en el replier.

Impacto Organizacional

  • El equipo del Quoting Engine y los equipos de las plataformas son completamente autónomos. No hay dependencias cruzadas para la integración.
  • El onboarding de nuevas plataformas es self-service: el equipo de la nueva plataforma crea su canal de reply, incluye el Return Address en sus peticiones, y la integración funciona.

Impacto Operacional

  • Reducción de cambios en producción: no se necesita redeployment del replier cuando se añade o modifica una plataforma.
  • Aislamiento de fallos: si el canal de reply de una plataforma falla, solo esa plataforma se ve afectada. Las demás siguen recibiendo respuestas normalmente.
  • Auditabilidad: el header ReplyTo en cada mensaje de petición documenta explícitamente dónde se envió la respuesta, facilitando troubleshooting.

12. Desventajas y Riesgos

Complejidad Añadida

  • Responsabilidad del requestor: el requestor debe implementar correctamente la inclusión del Return Address. Un requestor que omite el header o lo incluye incorrectamente no recibirá respuesta.
  • Manejo de errores de reply: el replier debe implementar lógica para manejar errores de envío al Return Address (canal inexistente, permisos insuficientes, canal lleno).
  • Proliferación de canales de reply: con muchos requestors, cada uno con su propio canal de reply, la cantidad total de canales puede crecer significativamente.

Riesgos de Mal Uso

  • Return Address sin validación: el replier envía respuestas a cualquier canal indicado en el Return Address sin verificar que es un canal legítimo. Un requestor malintencionado podría indicar un canal de otro sistema para inyectar mensajes.
  • Return Address estática hardcodeada: un requestor que hardcodea su Return Address en el código en lugar de configurarla externamente dificulta cambios de infraestructura.
  • Return Address sin TTL: si el requestor incluye un canal temporal como Return Address pero la respuesta tarda, el canal puede no existir cuando la respuesta esté lista.

Costos de Operación

  • Gestión de canales de reply: cada canal de reply consume recursos del broker y requiere monitoreo.
  • Permisos: el replier necesita permisos de escritura en todos los posibles canales de reply, lo cual puede ser complejo de configurar en entornos con ACLs estrictas.

Anti-Patterns

  • Return Address como routing table: usar el Return Address para implementar lógica de routing compleja (si el reply_to es X, hacer Y) en lugar de simplemente enviar la respuesta allí. El Return Address es para respuestas, no para routing condicional.
  • Return Address compartida sin correlación: múltiples requestors usando el mismo canal de reply sin Correlation Identifier, resultando en respuestas entregadas al requestor equivocado.

13. Relación con Otros Patrones

Patrones Complementarios

  • Request-Reply (este capítulo): Return Address es un componente constitutivo de Request-Reply. Define cómo el requestor especifica el destino de la respuesta.
  • Correlation Identifier (este capítulo): funciona en conjunto con Return Address. Return Address indica dónde enviar la respuesta; Correlation Identifier indica a qué petición corresponde la respuesta.
  • Message Expiration (este capítulo): el TTL del mensaje de respuesta es especialmente importante cuando la Return Address apunta a canales temporales que pueden desaparecer.

Patrones que Suelen Aparecer Antes o Después

  • Antes: Message Channel — los canales de reply deben existir antes de que el requestor los use como Return Address.
  • Después: Dead Letter Channel — las respuestas que no pueden entregarse al Return Address deben tener un destino alternativo.

Combinaciones Comunes

  • Return Address + Temporary Queue: el requestor crea una cola temporal exclusiva como Return Address. La cola se destruye automáticamente al desconectarse.
  • Return Address + Content-Based Router: si la respuesta necesita routing adicional antes de llegar al requestor final, el Return Address puede apuntar a un router intermedio.

Diferencias con Patrones Similares

  • vs. configuración estática de reply channel: Return Address es dinámica (viaja en el mensaje); la configuración estática está fija en el replier. Return Address es más flexible; la configuración estática es más predecible.
  • vs. callback URL en HTTP: en HTTP webhooks, el requestor incluye una URL de callback en la petición. El concepto es idéntico a Return Address pero en un protocolo diferente.

14. Relevancia Actual del Patrón

Evaluación: Relevancia Alta

Argumentación

Return Address es un patrón tan fundamental que está integrado como feature de primera clase en todos los brokers modernos. No es algo que el desarrollador "decide implementar" — es una capacidad nativa del broker que se utiliza al incluir el header correspondiente.

Cómo Se Implementa Hoy

Plataforma Header / Property Mecanismo
AMQP 0-9-1 (RabbitMQ) reply_to (message property) Nativo en el protocolo AMQP; el requestor incluye el nombre de la cola de reply
JMS JMSReplyTo (header estándar) Definido en la especificación JMS; contiene un Destination (queue o topic)
Azure Service Bus ReplyTo (system property) Propiedad del message; puede combinarse con ReplyToSessionId para correlación
Apache Kafka kafka_replyTopic (header custom) No nativo en Kafka; implementado por convención en Spring Kafka y Confluent
NATS Reply (inbox subject) Nativo; nats.Request() genera automáticamente un inbox subject como Return Address
AWS SQS ReplyQueueUrl (message attribute) Por convención; no hay header estándar en SQS
Google Pub/Sub reply_to (message attribute) Por convención; se incluye como attribute del mensaje

Qué Parte Sigue Siendo Esencial

  • La inclusión de la dirección de respuesta en el propio mensaje (no en configuración externa) es el principio que permanece invariable.
  • La capacidad del replier de ser agnóstico a la topología de requestors sigue siendo el beneficio fundamental.
  • La combinación con Correlation Identifier para Request-Reply completo es estándar en todas las plataformas.

15. Implementación en Arquitecturas Modernas

RabbitMQ (AMQP 0-9-1)

# Requestor: crear cola temporal y enviar con reply_to
channel.queue_declare(queue='', exclusive=True)  # Cola temporal
callback_queue = result.method.queue  # amq.gen-Xa1b2c3d4

channel.basic_publish(
    exchange='',
    routing_key='logistics.quote.request',
    properties=pika.BasicProperties(
        reply_to=callback_queue,        # RETURN ADDRESS
        correlation_id=str(uuid.uuid4()),
        content_type='application/json',
    ),
    body=json.dumps(request_payload)
)

# Replier: leer reply_to y enviar respuesta
def on_request(ch, method, properties, body):
    result = process_quote(json.loads(body))
    ch.basic_publish(
        exchange='',
        routing_key=properties.reply_to,  # Usa el RETURN ADDRESS
        properties=pika.BasicProperties(
            correlation_id=properties.correlation_id,
        ),
        body=json.dumps(result)
    )
    ch.basic_ack(delivery_tag=method.delivery_tag)

Azure Service Bus

// Requestor
var message = new ServiceBusMessage(requestBody) {
    ReplyTo = "meli.logistics.reply",           // RETURN ADDRESS
    CorrelationId = Guid.NewGuid().ToString(),
    TimeToLive = TimeSpan.FromSeconds(5)
};
await sender.SendMessageAsync(message);

// Replier
ServiceBusReceivedMessage request = await receiver.ReceiveMessageAsync();
var reply = new ServiceBusMessage(responseBody) {
    CorrelationId = request.CorrelationId
};
var replySender = client.CreateSender(request.ReplyTo);  // Usa el RETURN ADDRESS
await replySender.SendMessageAsync(reply);

Apache Kafka (Spring Boot)

// Requestor: Spring ReplyingKafkaTemplate
ProducerRecord<String, String> record =
    new ProducerRecord<>("logistics.quote.request", payload);
record.headers().add("kafka_replyTopic",
    "shopify.logistics.reply".getBytes());     // RETURN ADDRESS
record.headers().add("kafka_correlationId",
    UUID.randomUUID().toString().getBytes());

RequestReplyFuture<String, String, String> future =
    replyingTemplate.sendAndReceive(record);
ConsumerRecord<String, String> reply = future.get(5, TimeUnit.SECONDS);

NATS

// Requestor: NATS genera el Return Address automáticamente
reply, err := nc.Request(
    "logistics.quote.request",
    requestPayload,
    5*time.Second,
)
// NATS crea internamente un inbox subject como Return Address
// y lo incluye en msg.Reply

// Replier: lee msg.Reply (el Return Address) y responde
nc.Subscribe("logistics.quote.request", func(msg *nats.Msg) {
    result := processQuote(msg.Data)
    nc.Publish(msg.Reply, result)  // Envía al Return Address
})

16. Consideraciones de Gobierno y Operación

Observabilidad

  • Tracking del Return Address: registrar el header reply_to de cada petición en logs y traces para poder rastrear dónde se envió cada respuesta.
  • Métricas por Return Address: tasas de éxito/error de envío de respuesta agrupadas por Return Address (para identificar canales de reply problemáticos).
  • Distributed tracing: incluir el canal de reply como atributo del span para visibilidad end-to-end.

Monitoreo

  • Reply delivery failures: tasa de fallos al enviar respuestas a los Return Addresses. Un aumento indica canales de reply que han dejado de existir o problemas de permisos.
  • DLQ de replies: profundidad y tasa de crecimiento del dead-letter queue de respuestas no entregables.
  • Canales de reply activos: número de canales de reply distintos en uso, para dimensionar recursos del broker.

Seguridad

  • ACLs en canales de reply: cada requestor solo debe poder especificar como Return Address canales a los que tiene permiso de lectura.
  • Validación del Return Address en el replier: verificar que el canal existe y que el replier tiene permiso de escritura antes de procesar la petición (opcional, dependiendo del nivel de seguridad requerido).
  • Prevención de spoofing: en entornos con múltiples tenants, validar que el Return Address pertenece al tenant que envía la petición.

Naming Conventions

  • Definir una convención para canales de reply: {platform}.{domain}.reply o reply.{service}.{instance}.
  • Las colas temporales deben seguir un patrón identificable para monitoreo: temp.reply.{service}.{uuid}.
  • Documentar en el catálogo de integración qué canales de reply están asociados a qué requestors.

Gestión del Ciclo de Vida

  • Los canales de reply fijos deben gestionarse como recursos de infraestructura (creación automatizada, IaC, monitoreo).
  • Los canales de reply temporales deben tener TTL o auto-delete para evitar acumulación de canales huérfanos.
  • Las respuestas no entregables deben tener una política clara: DLQ con retención, alerta y proceso de resolución.

17. Errores Comunes

Omitir el Return Address

El error más básico: el requestor envía una petición sin incluir el header reply_to. El replier procesa la petición pero no tiene dónde enviar la respuesta. Dependiendo de la implementación, la respuesta se descarta silenciosamente o se genera un error. Prevención: el replier debe validar la presencia del reply_to y rechazar peticiones sin Return Address (enviar a DLQ).

Hardcodear el Return Address en el Replier

Anular el propósito del patrón configurando estáticamente el canal de reply en el replier en lugar de leerlo del mensaje. Esto convierte al replier en un sistema acoplado a la topología de requestors. Si se necesita un Return Address por defecto (para peticiones que no lo incluyen), debe ser un fallback documentado, no el comportamiento primario.

No Manejar Return Addresses Inválidas

El replier lee el reply_to, intenta enviar la respuesta, y el envío falla (canal no existe, permisos insuficientes, broker inalcanzable). Si el replier no maneja este error, puede perder la respuesta, generar una excepción no capturada, o quedarse en un loop de retry infinito. Todo replier debe implementar manejo de errores para el envío de respuesta: capturar la excepción, enviar a DLQ, alertar.

Return Address a Canal Compartido Sin Correlación

Múltiples requestors especifican el mismo canal como Return Address pero no incluyen Correlation Identifier. El resultado: cada requestor recibe respuestas de todos los requestors y no puede distinguir cuáles son suyas. Return Address compartida requiere siempre Correlation Identifier.

Colas Temporales con Vida Excesiva

Requestors que crean colas temporales como Return Address pero no las destruyen al terminar. Esto produce acumulación de colas huérfanas en el broker. Solución: usar colas exclusive (RabbitMQ) que se destruyen al cerrar la conexión, o colas con auto-delete y TTL.

No Documentar los Return Addresses

Los canales de reply no aparecen en la documentación de integración porque son "dinámicos" o "del requestor". Esto dificulta el troubleshooting cuando una respuesta no llega. Documentar al menos los canales de reply fijos y la convención de naming para los dinámicos.

18. Conclusión Técnica

Return Address es el patrón que permite que la comunicación bidireccional sobre messaging sea dinámica y desacoplada. Sin Return Address, el replier necesita conocer de antemano la topología de requestors. Con Return Address, el replier es un servicio genérico que procesa peticiones y envía respuestas a donde el mensaje indica.

Cuándo aporta valor: en toda implementación de Request-Reply donde hay más de un requestor, o donde los requestors son dinámicos (pueden añadirse sin reconfigurar el replier). En la práctica, esto incluye la gran mayoría de las implementaciones de Request-Reply en producción.

Cuándo evita problemas importantes: cuando se necesita añadir nuevos requestors sin coordinar cambios en el replier. Sin Return Address, cada nueva integración requiere un cambio de configuración en el replier — un cuello de botella organizacional que ralentiza la evolución de la arquitectura.

Cuándo no conviene adoptarlo: en topologías fijas con un único requestor conocido, donde el canal de reply es estable y predecible. En estos casos, configurar estáticamente el canal de reply en el replier es más simple y no tiene penalización.

Recomendación para arquitectos: trate el Return Address como un header obligatorio en toda petición que espera respuesta. Implemente validación en el replier: si el reply_to está ausente o es inválido, rechace la petición y envíela a dead-letter con un error descriptivo. Defina convenciones de naming para canales de reply, monitoree los fallos de entrega de respuesta (reply delivery failures) y establezca un proceso para resolver respuestas no entregables. El Return Address es un contrato: el requestor garantiza que el canal existe, y el replier garantiza que enviará la respuesta allí.
