Message Broker

1. Nombre del Patrón

  • Nombre oficial: Message Broker
  • Categoría: Message Routing (Enrutamiento de Mensajes)
  • Traducción contextual: Broker de Mensajes / Intermediario de Mensajes

2. Resumen Ejecutivo

Message Broker es un patrón de enrutamiento que introduce un hub centralizado entre productores y consumidores de mensajes. Este hub asume la responsabilidad de recibir mensajes de los productores, determinar los destinatarios correctos, y entregar los mensajes a esos destinatarios. Los productores no conocen a los consumidores y los consumidores no conocen a los productores — ambos solo conocen al broker.

El problema que resuelve es el acoplamiento directo entre productores y consumidores en sistemas con múltiples integraciones. Sin un broker centralizado, cada productor debe conocer la dirección, protocolo y formato de cada consumidor al que necesita enviar mensajes. En un sistema con N productores y M consumidores, esto produce N×M conexiones punto a punto. El broker reduce esto a N+M conexiones (cada participante se conecta solo al broker).

Es fundamental distinguir entre el patrón Message Broker (un patrón arquitectónico de routing) y el software message broker (Kafka, RabbitMQ, ActiveMQ). El software de messaging proporciona canales y transporte, pero no necesariamente implementa el patrón Message Broker. El patrón Message Broker implica que el hub toma decisiones de routing inteligentes: transformar formatos, enrutar según contenido, aplicar reglas de negocio. Un Kafka cluster que simplemente publica y suscribe sin lógica de routing no implementa el patrón Message Broker — es infraestructura de canales.

El patrón Message Broker fue la base conceptual del Enterprise Service Bus (ESB) que dominó la integración empresarial durante la era SOA (2003-2015). Aunque el ESB como producto monolítico ha caído en desuso, el concepto de un hub de integración que desacopla productores de consumidores sigue vigente en formas evolucionadas: event meshes, API gateways con routing, y integration platforms as a service (iPaaS).

3. Definición Detallada

Propósito

El propósito del Message Broker es desacoplar completamente productores de consumidores al introducir un intermediario centralizado que asume la responsabilidad de routing, transformación y entrega de mensajes. Los productores envían mensajes al broker sin conocer los destinatarios. Los consumidores reciben mensajes del broker sin conocer los productores.

Lógica Arquitectónica

La lógica es análoga a una oficina de correos central en una ciudad: los remitentes depositan sus cartas en la oficina de correos sin preocuparse de cómo llegarán al destinatario. La oficina de correos examina la dirección, determina la ruta, aplica el formato correcto de envío (nacional, internacional, urgente), y entrega la carta al destinatario. Ni el remitente necesita conocer la dirección física del destinatario, ni el destinatario necesita conocer al remitente — ambos solo conocen la oficina de correos.

En términos de mensajería:

  • Message Broker (Hub): componente centralizado que recibe mensajes, aplica reglas de routing (basadas en contenido, headers, tipo, o reglas de negocio), opcionalmente transforma el formato del mensaje, y entrega al destinatario correcto.
  • Producers (Productores): sistemas que generan mensajes y los envían al broker. No conocen a los consumidores.
  • Consumers (Consumidores): sistemas que reciben mensajes del broker. No conocen a los productores.
  • Routing Rules (Reglas de Routing): la lógica que el broker aplica para determinar el destino de cada mensaje.

Principio de Diseño Subyacente

El principio es mediación centralizada. En lugar de que cada par productor-consumidor establezca una conexión directa con su propio protocolo, formato y reglas, toda la comunicación pasa por un mediador que estandariza la interacción. Esto implementa el principio de diseño Mediator (GoF) a nivel arquitectónico.

El Espectro de Inteligencia del Broker

Los Message Brokers varían en la cantidad de inteligencia que contienen:

Broker "tonto" (thin): solo recibe y entrega mensajes sin lógica de routing. Los consumidores se suscriben a canales específicos y reciben todo lo publicado en ese canal. Kafka y RabbitMQ (en su configuración más básica) operan así. Esto es infraestructura de canales, no el patrón Message Broker completo.

Broker con routing básico: enruta mensajes basándose en headers o tipo de mensaje. AWS EventBridge con rules que filtran eventos y los envían a targets específicos opera en este nivel.

Broker con routing inteligente: aplica Content-Based Routing, transformación de formato, enriquecimiento, validación y reglas de negocio complejas. MuleSoft Anypoint, Apache ServiceMix, Microsoft BizTalk Server operan en este nivel. Esto es el patrón Message Broker completo.

Broker como ESB: además de routing y transformación, orquesta procesos, gestiona transacciones y proporciona servicios de seguridad. Esto es el ESB de la era SOA — un Message Broker con esteroides.

Diferencia Crucial: Patrón vs. Software

Esta distinción es una de las fuentes de confusión más frecuentes en la industria:

Aspecto Patrón Message Broker Software Message Broker
Definición Patrón arquitectónico: hub centralizado con routing inteligente Software de infraestructura: transporte y persistencia de mensajes
Ejemplos ESB, Integration Hub, API Gateway con routing Kafka, RabbitMQ, ActiveMQ, Amazon SQS
Lógica Contiene reglas de routing, transformación, validación Típicamente no contiene lógica de negocio
Acoplamiento Desacopla productores de consumidores a nivel de routing Desacopla a nivel de transporte (temporal, espacial)
Intelligence "Smart pipes" — la inteligencia está en el broker "Dumb pipes" — la inteligencia está en los endpoints

Kafka es un message broker (software) pero no implementa el patrón Message Broker (no hace routing inteligente ni transformación). Un ESB como MuleSoft implementa el patrón Message Broker usando un message broker como infraestructura subyacente.

4. Problema que Resuelve

El Problema Antes del Patrón

Sin Message Broker, la integración entre N sistemas se implementa como conexiones punto a punto:

Sistema A ──── protocolo X ──── Sistema B
Sistema A ──── protocolo Y ──── Sistema C
Sistema A ──── protocolo Z ──── Sistema D
Sistema B ──── protocolo W ──── Sistema C
Sistema B ──── protocolo V ──── Sistema D
Sistema C ──── protocolo U ──── Sistema D

Con 6 sistemas, hay potencialmente 6×5/2 = 15 conexiones punto a punto. Cada conexión tiene su propio protocolo, formato, transformación, error handling y monitoreo. Añadir un séptimo sistema requiere potencialmente 6 nuevas conexiones.

Síntomas del Problema

  • Spaghetti integration: un diagrama de integración que parece un plato de espaguetis donde cada sistema se conecta directamente con múltiples otros sistemas.
  • Proliferación de adaptadores: cada par de sistemas tiene un adaptador custom con su propia lógica de transformación, retry y error handling.
  • Cambios en cascada: modificar el formato de un mensaje de un sistema requiere actualizar todos los sistemas que consumen ese mensaje.
  • Imposibilidad de añadir sistemas: integrar un nuevo sistema requiere crear conexiones con todos los sistemas existentes relevantes.
  • Opacidad: no hay visibilidad centralizada de qué mensajes fluyen entre qué sistemas, con qué volumen, ni con qué tasa de error.

Impacto Operativo y Arquitectónico

  • Crecimiento cuadrático: el número de conexiones crece como O(N²) con el número de sistemas. Un gobierno con 20 agencias tiene potencialmente 190 conexiones punto a punto.
  • Mantenimiento distribuido: cada conexión es mantenida por uno de los dos equipos involucrados (o ambos), sin estandarización.
  • Fragilidad: un cambio en un sistema puede romper múltiples conexiones con otros sistemas.
  • Duplicación de lógica: la transformación de formato, validación y retry se implementa independientemente en cada conexión.

Ejemplos Reales

  • Gobierno: 15 agencias gubernamentales que intercambian datos de ciudadanos, empresas, vehículos, propiedades. Sin un hub central, cada par de agencias negocia bilateralmente el formato, protocolo y frecuencia de intercambio.
  • Healthcare: hospitales, laboratorios, farmacias, aseguradoras, autoridad sanitaria que intercambian datos de pacientes, prescripciones, resultados de laboratorio. Sin un hub, cada par implementa su propia interfaz.
  • Retail: tiendas, almacenes, proveedores, sistema de pedidos, sistema de facturación, CRM, ERP que necesitan intercambiar datos de inventario, pedidos, facturas y clientes.

5. Contexto de Aplicación

Cuándo Usarlo

  • Cuando hay múltiples sistemas que necesitan intercambiar mensajes en un ecosistema complejo.
  • Cuando los sistemas usan diferentes protocolos y formatos de datos.
  • Cuando se necesita reducir el acoplamiento entre productores y consumidores.
  • Cuando se necesita visibilidad centralizada del flujo de mensajes.
  • Cuando se necesita aplicar reglas de routing, transformación o validación de forma centralizada.
  • Cuando el número de integraciones es lo suficientemente grande (>10 conexiones) para justificar un hub central.

Cuándo No Usarlo

  • Cuando solo hay dos sistemas que necesitan comunicarse (una conexión punto a punto es más simple).
  • Cuando la filosofía arquitectónica es "smart endpoints, dumb pipes" (microservices puro) y se prefiere que la inteligencia de routing resida en los servicios, no en un hub central.
  • Cuando la latencia es ultra-crítica y el hop adicional a través del broker es inaceptable.
  • Cuando los sistemas son homogéneos (mismo protocolo, mismo formato) y el broker no añade valor de transformación.

Precondiciones

  • Existe la capacidad de desarrollar y mantener un componente centralizado (el broker) con alta disponibilidad.
  • Los productores y consumidores pueden adaptarse para enviar/recibir mensajes a/desde el broker en lugar de directamente entre sí.
  • Existe un equipo de integración responsable del broker (governance, rules, monitoring).

Restricciones

  • El broker se convierte en un single point of failure (requiere alta disponibilidad).
  • El broker puede convertirse en un bottleneck de performance si no se escala adecuadamente.
  • Toda la lógica de routing y transformación centralizada en el broker puede convertirse en un monolito difícil de mantener (el "ESB trap").
  • El equipo del broker puede convertirse en un bottleneck organizacional (todos los equipos dependen de él para sus integraciones).

Tipo de Sistemas Donde Aparece con Más Frecuencia

  • Government integration hubs (e.g., X-Road en Estonia, GovTech integration platforms).
  • Healthcare interoperability hubs (HL7 FHIR brokers).
  • Financial integration platforms (SWIFT network, payment hubs).
  • Enterprise integration platforms (ESBs, iPaaS).
  • IoT platforms (event ingestion and routing hubs).

6. Fuerzas Arquitectónicas

Centralización vs. Resiliencia

Centralizar el routing en un broker simplifica la arquitectura (un punto de control) pero introduce un single point of failure. Si el broker cae, ningún mensaje fluye. La resiliencia requiere clustering, replicación y failover del broker, lo que añade complejidad operacional.

Inteligencia del Broker vs. Inteligencia de los Endpoints

El debate "smart pipes vs. smart endpoints" es el más relevante para este patrón:

  • Smart pipes (broker inteligente): el broker contiene lógica de routing, transformación, validación, enriquecimiento. Los productores y consumidores son simples — solo envían y reciben mensajes en su propio formato. Ventaja: centralización de la lógica de integración. Desventaja: el broker se convierte en un monolito de lógica.
  • Smart endpoints (broker tonto): el broker solo transporta mensajes. Los productores y consumidores contienen la lógica de formato, routing y validación. Ventaja: desacoplamiento, cada equipo controla su lógica. Desventaja: duplicación de lógica entre endpoints.

La filosofía de microservices ("smart endpoints, dumb pipes") favorece la segunda opción. La filosofía de ESB/SOA favorece la primera. La realidad de muchas organizaciones es un punto intermedio.

Gobernanza vs. Autonomía

Un Message Broker centralizado facilita la gobernanza: políticas de seguridad, estándares de formato, métricas de SLA, auditoría. Pero reduce la autonomía de los equipos: cada integración debe pasar por el broker y cumplir sus estándares. En organizaciones donde la autonomía de equipos es un valor, el broker puede ser percibido como un impedimento.

Estandarización vs. Flexibilidad

El broker impone estándares (formatos canónicos, protocolos de comunicación, políticas de retry). Esto facilita la interoperabilidad pero reduce la flexibilidad de los equipos para elegir sus propias tecnologías y formatos.

Costo de Infraestructura vs. Costo de Mantenimiento

Un broker centralizado requiere infraestructura dedicada (servidores, storage, networking) y un equipo de operaciones. Pero reduce el costo de mantenimiento de integraciones: en lugar de N×M conexiones punto a punto, hay N+M conexiones al broker. Para ecosistemas grandes, el ahorro en mantenimiento supera el costo de infraestructura.

7. Estructura Conceptual del Patrón

Actores o Componentes Involucrados

  1. Message Broker (Hub): el componente central que recibe, enruta, transforma y entrega mensajes.
  2. Producers (Productores): los sistemas que generan mensajes y los envían al broker.
  3. Consumers (Consumidores): los sistemas que reciben mensajes del broker.
  4. Routing Rules (Reglas de Routing): la lógica que determina el destino de cada mensaje.
  5. Transformation Rules (Reglas de Transformación): la lógica que transforma el formato del mensaje entre productor y consumidor.
  6. Registry (Registro): catálogo de productores, consumidores, formatos y reglas.

Flujo Lógico

flowchart LR
    PA([Producer A\nformato A]) --> MB[MESSAGE BROKER]
    PC([Producer C\nformato C]) --> MB

    subgraph MB_int [Dentro del Broker]
        R1[Recibir mensaje] --> R2[Validar formato\ny autenticación]
        R2 --> R3[Determinar destinatarios\nsegún routing rules]
        R3 --> R4[Transformar al formato\ndel consumidor]
        R4 --> R5[Entregar al consumidor]
        R5 --> R6[(Log de auditoría)]
    end

    MB --> CB([Consumer B\nformato B])
    MB --> CD([Consumer D\nformato D])
    MB --> CE([Consumer E\nformato E])

Responsabilidades

Componente Responsabilidad
Message Broker Recibir, validar, enrutar, transformar, entregar mensajes
Producer Enviar mensajes al broker en su propio formato
Consumer Recibir mensajes del broker en su propio formato
Routing Rules Determinar el destino de cada mensaje basándose en tipo, contenido, headers
Transformation Rules Convertir entre formatos de productores y consumidores
Registry Catálogo de participantes, formatos y reglas

El Modelo Canónico

Una decisión de diseño clave del Message Broker es el formato canónico (Canonical Data Model):

Con formato canónico: cada productor transforma su formato al canónico. El broker enruta usando el formato canónico. Cada consumidor recibe del broker en el formato canónico (o el broker transforma del canónico al formato del consumidor). Ventaja: reducción de transformaciones (N+M en lugar de N×M). Desventaja: el modelo canónico debe ser lo suficientemente expresivo para cubrir todos los dominios.

Sin formato canónico: el broker mantiene una transformación por cada par productor-consumidor. Con N productores y M consumidores, hay potencialmente N×M transformaciones. Más simple para pocos participantes, inviable para muchos.

Decisiones de Diseño Clave

  1. Grado de inteligencia del broker: ¿el broker solo enruta o también transforma, valida y enriquece? Más inteligencia = más utilidad pero más complejidad y riesgo de monolito.

  2. Formato canónico vs. point-to-point transformations: ¿se define un modelo de datos canónico o se mantienen transformaciones por par? El canónico es más escalable pero más difícil de diseñar.

  3. Routing estático vs. dinámico: ¿las reglas de routing son fijas (configuración) o dinámicas (basadas en contenido del mensaje, estado del sistema, políticas)?

  4. Delivery guarantees: ¿el broker garantiza at-most-once, at-least-once, o exactly-once? La garantía afecta la complejidad del broker y las expectativas de los consumidores.

  5. Persistence: ¿el broker persiste los mensajes (para durabilidad y replay) o es in-memory (para latencia)?

8. Ejemplo Arquitectónico Detallado

Dominio: Gobierno — Hub de Integración Inter-Agencias

Contexto del Negocio

Un gobierno nacional necesita que 12 agencias gubernamentales intercambien datos de forma segura y estandarizada. Las agencias incluyen: Hacienda (Agencia Tributaria), Seguridad Social, Registro Civil, Registro de la Propiedad, Dirección General de Tráfico, Policía Nacional, Ministerio de Justicia, Servicio de Empleo, Catastro, Ministerio de Educación, Ministerio de Sanidad y el Registro Mercantil.

Cada agencia tiene sus propios sistemas legacy con diferentes tecnologías, formatos de datos y protocolos de comunicación:

Agencia Tecnología Formato Protocolo
Hacienda SAP XML ISO 20022 SOAP/HTTPS
Seguridad Social COBOL/Mainframe Fixed-width flat files MQ Series
Registro Civil Oracle DB Custom XML REST/JSON
DGT .NET Custom binary SOAP/HTTPS
Policía Nacional Custom C++ Fixed-width TCP sockets
Catastro Java GML (Geographic) WFS/HTTP
Servicio de Empleo Python/PostgreSQL JSON REST/HTTPS
Registro Mercantil Oracle Forms XML FTP batch

Sin un hub central, la integración entre 12 agencias requiere hasta 66 conexiones punto a punto, cada una con su propio adaptador, transformación y protocolo.

Necesidad de Integración

El hub debe:

  1. Conectar todas las agencias con un único punto de integración por agencia.
  2. Transformar formatos entre agencias (el Registro Civil envía XML, Seguridad Social espera flat files).
  3. Enrutar mensajes basándose en el tipo de dato (datos tributarios a Hacienda, datos de vehículos a DGT).
  4. Aplicar políticas de seguridad (autenticación, autorización, cifrado).
  5. Garantizar entrega confiable con auditoría completa.
  6. Monitorear el flujo de mensajes entre agencias.

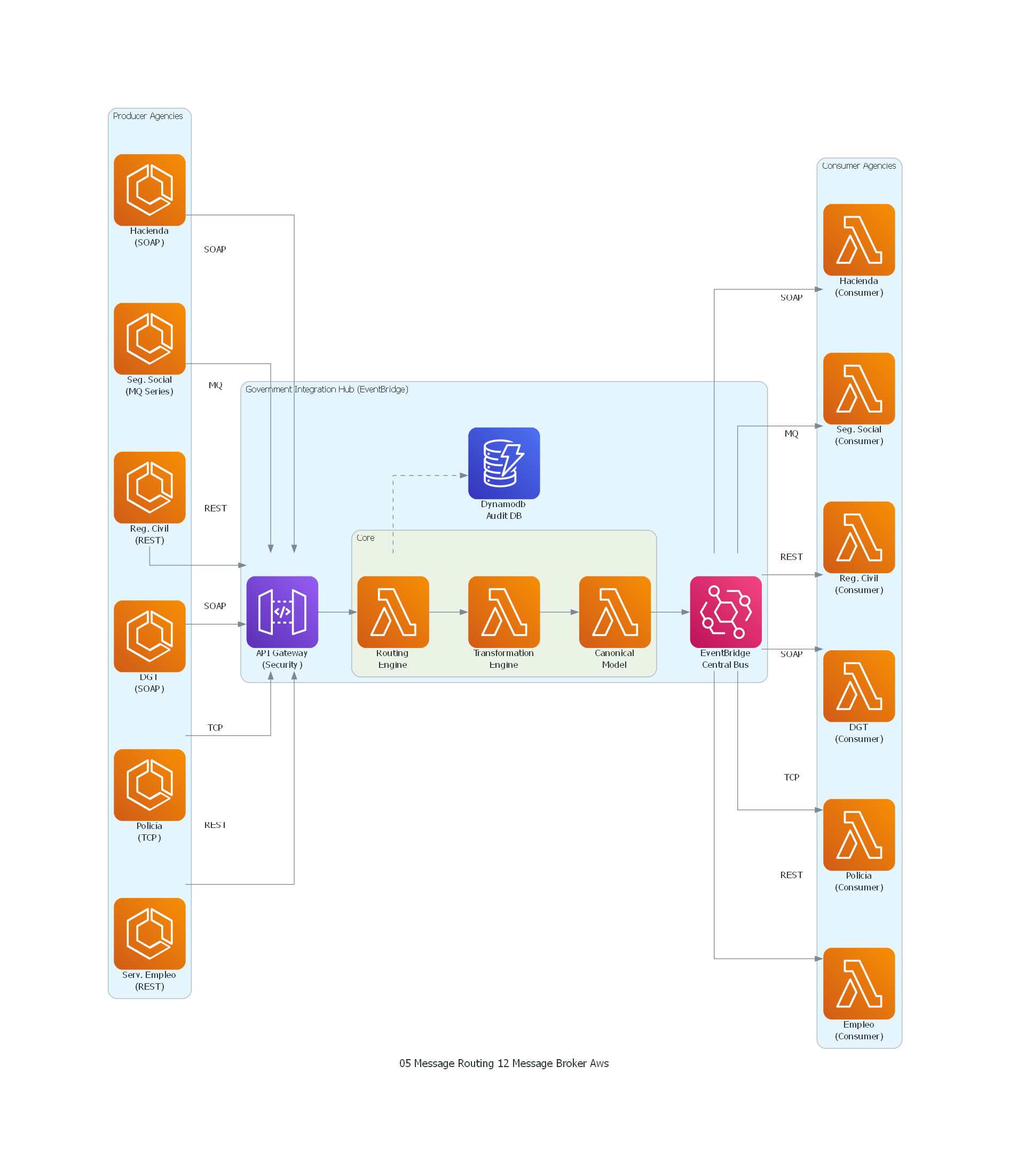

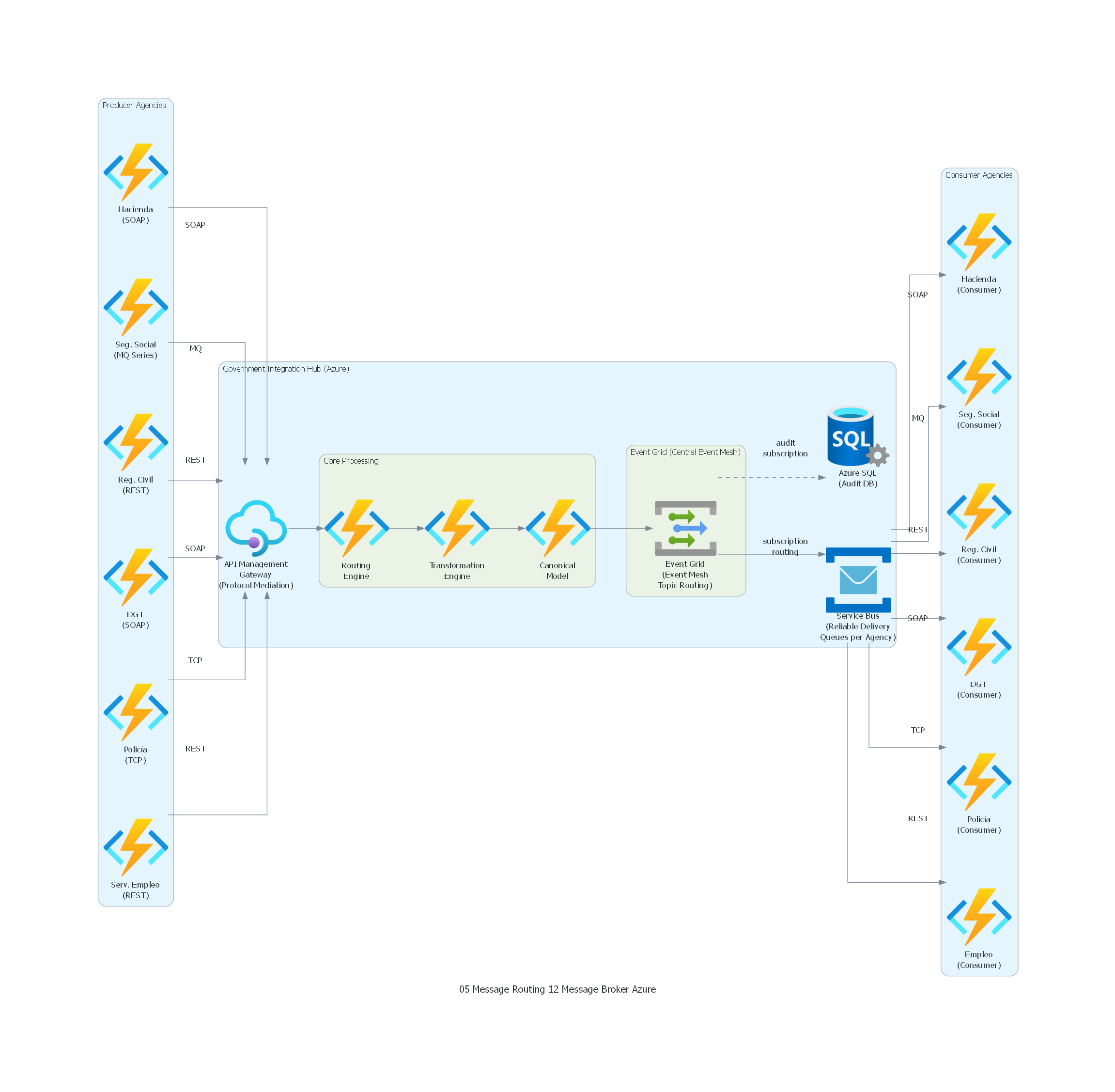

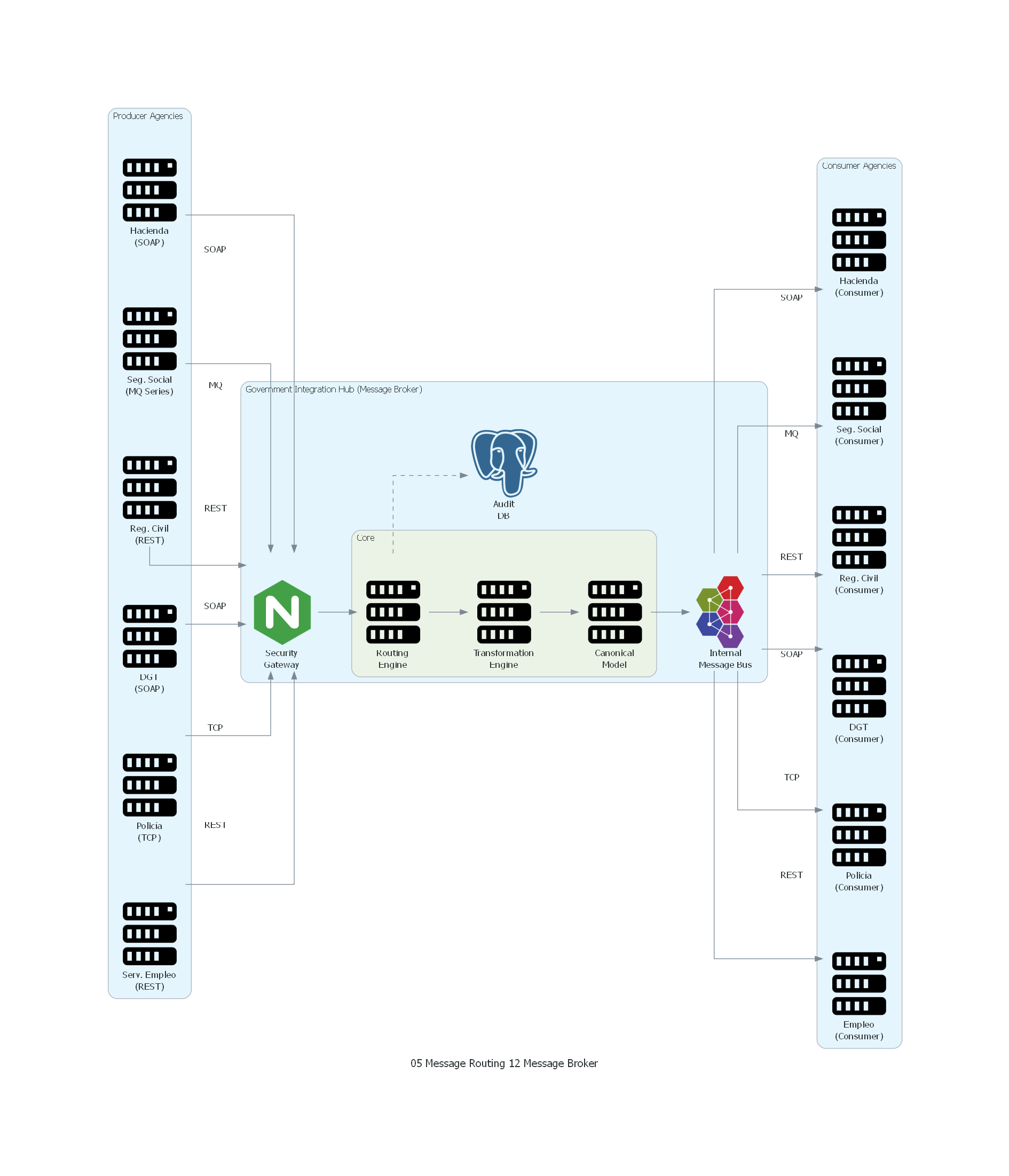

Diseño del Message Broker

                    ┌─────────────────────────────────────────┐
 Hacienda ──SOAP──→ │                                         │ ──SOAP──→ Hacienda
 Seg.Social ──MQ──→ │         GOVERNMENT INTEGRATION HUB      │ ──MQ────→ Seg.Social
 Reg.Civil ──REST─→ │                                         │ ──REST──→ Reg.Civil
 DGT ───────SOAP──→ │    ┌──────────┐  ┌──────────────────┐  │ ──SOAP──→ DGT
 Policía ──TCP───→ │    │ Routing  │  │ Canonical Model  │  │ ──TCP───→ Policía
 Catastro ──WFS──→ │    │ Engine   │  │ Transformer      │  │ ──WFS───→ Catastro
 Empleo ───REST──→ │    └──────────┘  └──────────────────┘  │ ──REST──→ Empleo
 Reg.Merc ──FTP──→ │         ┌──────────────────┐           │ ──FTP───→ Reg.Mercantil
                    │         │ Security & Audit │           │
                    └─────────┴──────────────────┴───────────┘

Sistemas Involucrados

  1. Integration Hub (Message Broker): plataforma de integración centralizada.
  2. Protocol Adapters: un adaptador por protocolo (SOAP, REST, MQ, TCP, FTP, WFS).
  3. Canonical Data Model: modelo de datos gubernamental estándar.
  4. Transformation Engine: motor que transforma entre formatos de agencias y el modelo canónico.
  5. Routing Engine: motor que enruta mensajes basándose en tipo, origen y destino.
  6. Security Gateway: autenticación, autorización y cifrado.
  7. Audit Database: registro completo de todos los mensajes intercambiados.

Decisiones Arquitectónicas

  1. Modelo canónico gubernamental: se define un modelo de datos canónico basado en estándares (NIEM - National Information Exchange Model). Cada agencia tiene un adaptador que transforma de su formato al canónico y viceversa. Esto reduce las transformaciones de 66 (punto a punto) a 24 (12 agencias × 2 direcciones).

  2. Adaptadores de protocolo por agencia: cada agencia se conecta al hub usando su protocolo existente. El hub traduce al protocolo interno. Esto minimiza el impacto en los sistemas legacy de cada agencia.

  3. Routing por tipo de mensaje: cada mensaje tiene un tipo (citizen_data, vehicle_data, property_data, tax_data) y el routing engine determina qué agencias deben recibirlo según el tipo.

  4. Security policies: autenticación mutual TLS, autorización basada en tipo de mensaje (la DGT solo puede consultar datos de vehículos, no datos tributarios), cifrado en tránsito y en reposo.

  5. Garantía de entrega: at-least-once delivery con persistencia de mensajes. Las agencias con batch processing (Registro Mercantil vía FTP) reciben mensajes acumulados en ventanas de batch.

9. Desarrollo Paso a Paso del Ejemplo

Paso 1: Solicitud de Datos

El Servicio de Empleo necesita verificar la identidad y situación fiscal de un ciudadano que solicita prestación por desempleo. Envía una solicitud al hub:

{
  "message_type": "citizen_verification_request",
  "source_agency": "EMPLOYMENT_SERVICE",
  "citizen_id": "12345678A",
  "data_requested": ["identity", "tax_status", "social_security_status"],
  "correlation_id": "EMP-2026-04-07-00291",
  "timestamp": "2026-04-07T10:30:00Z"
}

Paso 2: Recepción y Validación

El hub recibe la solicitud vía REST/HTTPS:

  1. Autenticación: verifica el certificado TLS del Servicio de Empleo.
  2. Autorización: verifica que el Servicio de Empleo tiene permiso para solicitar datos de identidad, situación fiscal y seguridad social.
  3. Validación: verifica que el formato del mensaje es correcto y el citizen_id tiene formato válido de NIF/NIE.
  4. Audit log: registra la solicitud con timestamp, origen y tipo.

Paso 3: Routing

El Routing Engine analiza la solicitud:

  • identity → Registro Civil
  • tax_status → Hacienda (Agencia Tributaria)
  • social_security_status → Seguridad Social

El hub ejecuta un Scatter (el patrón Scatter-Gather) a las tres agencias en paralelo.

Paso 4: Transformación y Envío al Registro Civil

El hub transforma la solicitud al formato del Registro Civil (Custom XML vía REST):

<ConsultaIdentidad>
  <NIF>12345678A</NIF>
  <CamposSolicitados>
    <Campo>nombre_completo</Campo>
    <Campo>fecha_nacimiento</Campo>
    <Campo>estado_civil</Campo>
  </CamposSolicitados>
  <CorrelacionId>EMP-2026-04-07-00291-RC</CorrelacionId>
</ConsultaIdentidad>

Paso 5: Transformación y Envío a Hacienda

El hub transforma la solicitud al formato de Hacienda (XML ISO 20022 vía SOAP):

<soap:Envelope>
  <soap:Body>
    <ConsultaSituacionFiscal>
      <NIF>12345678A</NIF>
      <EjercicioFiscal>2025</EjercicioFiscal>
      <Referencia>EMP-2026-04-07-00291-AEAT</Referencia>
    </ConsultaSituacionFiscal>
  </soap:Body>
</soap:Envelope>

Paso 6: Transformación y Envío a Seguridad Social

El hub transforma la solicitud al formato de Seguridad Social (fixed-width flat file vía MQ Series):

RQ1234567812345678A20260407EMP-2026-04-07-00291-SS          STATUS_QUERY

Paso 7: Gather — Recolección de Respuestas

Las tres agencias responden (en paralelo, con diferentes latencias):

Agencia Latencia Resultado
Registro Civil 120ms Nombre: Juan García López, Nacimiento: 15/03/1985, Estado civil: Soltero
Hacienda 800ms Situación fiscal al corriente, última declaración: 2025, IRPF: EUR 8,200
Seguridad Social 2100ms Afiliado activo hasta 31/03/2026, 14 años cotizados, base reguladora: EUR 1,850/mes

Paso 8: Agregación y Transformación de Respuesta

El hub agrega las tres respuestas, las transforma al formato del Servicio de Empleo (JSON vía REST), y entrega:

{
  "correlation_id": "EMP-2026-04-07-00291",
  "status": "COMPLETE",
  "citizen_id": "12345678A",
  "identity": {
    "full_name": "Juan García López",
    "date_of_birth": "1985-03-15",
    "marital_status": "single",
    "source": "CIVIL_REGISTRY",
    "timestamp": "2026-04-07T10:30:01Z"
  },
  "tax_status": {
    "status": "up_to_date",
    "last_declaration_year": 2025,
    "irpf_amount_eur": 8200,
    "source": "TAX_AGENCY",
    "timestamp": "2026-04-07T10:30:02Z"
  },
  "social_security": {
    "affiliation_status": "active_until_2026-03-31",
    "years_contributed": 14,
    "regulatory_base_eur_month": 1850,
    "source": "SOCIAL_SECURITY",
    "timestamp": "2026-04-07T10:30:03Z"
  }
}

El Servicio de Empleo recibe un único mensaje consolidado con toda la información necesaria para procesar la solicitud de prestación. No necesita conocer los protocolos, formatos ni direcciones de las otras tres agencias.

10. Diagrama Técnico del Patrón

Código Python con diagrams

Diagrama General

Diagrama AWS

Diagrama Azure

Ver / Copiar código de los diagramas
from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.compute import Server
from diagrams.onprem.database import PostgreSQL
from diagrams.onprem.queue import ActiveMQ
from diagrams.onprem.network import Nginx
from diagrams.onprem.client import User

with Diagram("Message Broker - Government Integration Hub", show=False, direction="TB"):

    with Cluster("Producer Agencies"):
        hacienda = Server("Hacienda\n(SOAP)")
        seg_social = Server("Seg. Social\n(MQ Series)")
        reg_civil = Server("Reg. Civil\n(REST)")
        dgt = Server("DGT\n(SOAP)")
        policia = Server("Policía\n(TCP)")
        empleo = Server("Serv. Empleo\n(REST)")

    with Cluster("Government Integration Hub (Message Broker)"):
        gateway = Nginx("Security\nGateway")

        with Cluster("Core"):
            router = Server("Routing\nEngine")
            transformer = Server("Transformation\nEngine")
            canonical = Server("Canonical\nModel")

        queue = ActiveMQ("Internal\nMessage Bus")
        audit_db = PostgreSQL("Audit\nDB")

    with Cluster("Consumer Agencies"):
        hacienda_c = Server("Hacienda\n(Consumer)")
        seg_social_c = Server("Seg. Social\n(Consumer)")
        reg_civil_c = Server("Reg. Civil\n(Consumer)")
        dgt_c = Server("DGT\n(Consumer)")
        policia_c = Server("Policía\n(Consumer)")
        empleo_c = Server("Empleo\n(Consumer)")

    # Producers to Hub
    hacienda >> Edge(label="SOAP") >> gateway
    seg_social >> Edge(label="MQ") >> gateway
    reg_civil >> Edge(label="REST") >> gateway
    dgt >> Edge(label="SOAP") >> gateway
    policia >> Edge(label="TCP") >> gateway
    empleo >> Edge(label="REST") >> gateway

    # Internal flow
    gateway >> router
    router >> transformer
    transformer >> canonical
    canonical >> queue

    # Hub to Consumers
    queue >> Edge(label="SOAP") >> hacienda_c
    queue >> Edge(label="MQ") >> seg_social_c
    queue >> Edge(label="REST") >> reg_civil_c
    queue >> Edge(label="SOAP") >> dgt_c
    queue >> Edge(label="TCP") >> policia_c
    queue >> Edge(label="REST") >> empleo_c

    # Audit
    router >> Edge(style="dashed") >> audit_db

from diagrams import Diagram, Cluster, Edge
from diagrams.aws.compute import Lambda, ECS
from diagrams.aws.database import Dynamodb
from diagrams.aws.integration import Eventbridge, SQS
from diagrams.aws.network import APIGateway


with Diagram("Message Broker - Government Integration Hub (AWS)", show=False, direction="TB"):

    with Cluster("Producer Agencies"):
        hacienda = ECS("Hacienda\n(SOAP)")
        seg_social = ECS("Seg. Social\n(MQ Series)")
        reg_civil = ECS("Reg. Civil\n(REST)")
        dgt = ECS("DGT\n(SOAP)")
        policia = ECS("Policía\n(TCP)")
        empleo = ECS("Serv. Empleo\n(REST)")

    with Cluster("Government Integration Hub (EventBridge)"):
        gateway = APIGateway("API Gateway\n(Security)")

        with Cluster("Core"):
            router = Lambda("Routing\nEngine")
            transformer = Lambda("Transformation\nEngine")
            canonical = Lambda("Canonical\nModel")

        event_bus = Eventbridge("EventBridge\nCentral Bus")
        audit_db = Dynamodb("Dynamodb\nAudit DB")

    with Cluster("Consumer Agencies"):
        hacienda_c = Lambda("Hacienda\n(Consumer)")
        seg_social_c = Lambda("Seg. Social\n(Consumer)")
        reg_civil_c = Lambda("Reg. Civil\n(Consumer)")
        dgt_c = Lambda("DGT\n(Consumer)")
        policia_c = Lambda("Policía\n(Consumer)")
        empleo_c = Lambda("Empleo\n(Consumer)")

    # Producers to Hub
    hacienda >> Edge(label="SOAP") >> gateway
    seg_social >> Edge(label="MQ") >> gateway
    reg_civil >> Edge(label="REST") >> gateway
    dgt >> Edge(label="SOAP") >> gateway
    policia >> Edge(label="TCP") >> gateway
    empleo >> Edge(label="REST") >> gateway

    # Internal flow
    gateway >> router
    router >> transformer
    transformer >> canonical
    canonical >> event_bus

    # EventBridge rules route to consumers
    event_bus >> Edge(label="SOAP") >> hacienda_c
    event_bus >> Edge(label="MQ") >> seg_social_c
    event_bus >> Edge(label="REST") >> reg_civil_c
    event_bus >> Edge(label="SOAP") >> dgt_c
    event_bus >> Edge(label="TCP") >> policia_c
    event_bus >> Edge(label="REST") >> empleo_c

    # Audit
    router >> Edge(style="dashed") >> audit_db

from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.client import User
from diagrams.azure.compute import FunctionApps
from diagrams.azure.database import SQLServers
from diagrams.azure.integration import APIManagement, ServiceBus, EventGridTopics


with Diagram("Message Broker - Government Integration Hub (Azure)", show=False, direction="TB"):

    with Cluster("Producer Agencies"):
        hacienda = FunctionApps("Hacienda\n(SOAP)")
        seg_social = FunctionApps("Seg. Social\n(MQ Series)")
        reg_civil = FunctionApps("Reg. Civil\n(REST)")
        dgt = FunctionApps("DGT\n(SOAP)")
        policia = FunctionApps("Policía\n(TCP)")
        empleo = FunctionApps("Serv. Empleo\n(REST)")

    with Cluster("Government Integration Hub (Azure)"):
        gateway = APIManagement("API Management\nGateway\n(Protocol Mediation)")

        with Cluster("Core Processing"):
            router = FunctionApps("Routing\nEngine")
            transformer = FunctionApps("Transformation\nEngine")
            canonical = FunctionApps("Canonical\nModel")

        with Cluster("Event Grid (Central Event Mesh)"):
            event_mesh = EventGridTopics("Event Grid\n(Event Mesh\nTopic Routing)")

        delivery = ServiceBus("Service Bus\n(Reliable Delivery\nQueues per Agency)")
        audit_db = SQLServers("Azure SQL\n(Audit DB)")

    with Cluster("Consumer Agencies"):
        hacienda_c = FunctionApps("Hacienda\n(Consumer)")
        seg_social_c = FunctionApps("Seg. Social\n(Consumer)")
        reg_civil_c = FunctionApps("Reg. Civil\n(Consumer)")
        dgt_c = FunctionApps("DGT\n(Consumer)")
        policia_c = FunctionApps("Policía\n(Consumer)")
        empleo_c = FunctionApps("Empleo\n(Consumer)")

    # Producers to Hub (protocol mediation via APIM)
    hacienda >> Edge(label="SOAP") >> gateway
    seg_social >> Edge(label="MQ") >> gateway
    reg_civil >> Edge(label="REST") >> gateway
    dgt >> Edge(label="SOAP") >> gateway
    policia >> Edge(label="TCP") >> gateway
    empleo >> Edge(label="REST") >> gateway

    # Internal flow: normalize then route via Event Grid
    gateway >> router
    router >> transformer
    transformer >> canonical
    canonical >> event_mesh

    # Event Grid routes to Service Bus for reliable delivery
    event_mesh >> Edge(label="subscription\nrouting") >> delivery

    # Service Bus delivers to consumers
    delivery >> Edge(label="SOAP") >> hacienda_c
    delivery >> Edge(label="MQ") >> seg_social_c
    delivery >> Edge(label="REST") >> reg_civil_c
    delivery >> Edge(label="SOAP") >> dgt_c
    delivery >> Edge(label="TCP") >> policia_c
    delivery >> Edge(label="REST") >> empleo_c

    # Audit
    event_mesh >> Edge(style="dashed", label="audit\nsubscription") >> audit_db

Notas del Diagrama

  • Cada agencia se conecta al hub con su propio protocolo (SOAP, REST, MQ, TCP). El hub gestiona la heterogeneidad.
  • Dentro del hub, el flujo es: Security Gateway → Routing Engine → Transformation Engine → Canonical Model → Internal Bus → Adaptador de salida.
  • Las flechas dashed al Audit DB representan el logging de auditoría de todos los mensajes.
  • En realidad, cada agencia es tanto productor como consumidor. El diagrama los separa por claridad.

11. Beneficios

Reducción de Conexiones de N×M a N+M

El beneficio más tangible: en lugar de que cada par de sistemas mantenga una conexión directa, cada sistema solo se conecta al broker. Con 12 agencias, se pasa de hasta 66 conexiones punto a punto a 12 conexiones al hub.

Desacoplamiento de Productores y Consumidores

Los productores no conocen a los consumidores y viceversa. Esto permite: - Añadir un nuevo consumidor sin modificar ningún productor. - Reemplazar un sistema legacy sin afectar a los demás (solo se actualiza su adaptador en el broker). - Cambiar el protocolo de un sistema sin afectar a los demás.

Transformación Centralizada

Las transformaciones de formato están centralizadas en el broker, no duplicadas en cada conexión punto a punto. Un cambio en el formato de un sistema requiere actualizar una transformación en el broker, no N transformaciones en N sistemas.

Visibilidad Centralizada

El broker proporciona un punto único de observabilidad: volumen de mensajes, latencia, tasa de error, por agencia, por tipo de mensaje, por período. Esto es imposible con conexiones punto a punto.

Gobernanza de Integración

El broker permite implementar políticas centralizadas: seguridad (autenticación, autorización, cifrado), calidad de datos (validación de formato), SLA (monitoring de latencia y throughput), y auditoría (registro de todos los mensajes intercambiados).

Estandarización

El modelo canónico y los protocolos del broker establecen estándares de integración para toda la organización. Los equipos no necesitan negociar bilateralmente formatos y protocolos.

12. Desventajas y Riesgos

Single Point of Failure

Si el broker cae, ningún mensaje fluye entre agencias. La criticidad del broker es máxima. Mitigación: clustering con failover automático, replicación de estado, disaster recovery en múltiples zonas de disponibilidad.

Bottleneck de Performance

Todo el tráfico pasa por el broker. Si el volumen crece y el broker no escala, se convierte en un cuello de botella. Mitigación: escalado horizontal del broker, partitioning por tipo de mensaje o por agencia.

"ESB Trap" — Monolito de Integración

Si el broker acumula demasiada lógica (routing complejo, transformaciones complejas, orquestación, reglas de negocio), se convierte en un monolito difícil de mantener, testear y desplegar. Cada cambio en una regla de routing o una transformación requiere un despliegue del broker completo. Mitigación: mantener el broker "thin" — solo routing y transformación básica. La lógica de negocio debe residir en los endpoints, no en el broker.

Bottleneck Organizacional

Si todas las integraciones deben pasar por el equipo del broker, este equipo se convierte en un cuello de botella organizacional. Los equipos de las agencias dependen del equipo del broker para crear nuevas integraciones o modificar existentes. Mitigación: self-service: proporcionar herramientas y APIs que permitan a los equipos configurar sus propias integraciones dentro de los estándares del broker.

Latencia Adicional

Cada mensaje debe pasar por el broker (recepción, validación, routing, transformación, entrega), añadiendo latencia respecto a una conexión directa. Para la mayoría de los casos de uso de integración empresarial, esta latencia (típicamente 5-50ms) es aceptable. Para casos de ultra-baja latencia (trading financiero), puede ser inaceptable.

Costo de Infraestructura y Operación

El broker requiere infraestructura dedicada (servidores, storage, networking) y un equipo de operaciones 24/7 (si es crítico). Este costo se justifica en ecosistemas grandes pero puede ser excesivo para pocas integraciones.

Vendor Lock-In

Si se usa un producto comercial como broker (MuleSoft, BizTalk, TIBCO), las reglas de routing y transformaciones se implementan en el lenguaje/formato del producto, generando dependencia del vendor.

13. Relación con Otros Patrones

Patrones que el Message Broker Implementa Internamente

  • Content-Based Router: el Routing Engine del broker es un Content-Based Router que examina el tipo, headers o contenido del mensaje para determinar el destino.
  • Message Translator: el Transformation Engine del broker es un Message Translator que convierte entre formatos de productores y consumidores.
  • Canonical Data Model: si el broker usa un modelo canónico, implementa este patrón como formato intermedio.
  • Wire Tap: el audit log del broker implementa Wire Tap para capturar todos los mensajes para auditoría.
  • Scatter-Gather: cuando una solicitud requiere datos de múltiples agencias, el broker internamente ejecuta un Scatter-Gather.
  • Recipient List: cuando un mensaje debe entregarse a múltiples consumidores, el broker usa un Recipient List.

Patrones Relacionados

  • Publish-Subscribe Channel: el Message Broker puede usar internamente canales Pub-Sub para distribuir mensajes a múltiples consumidores interesados.
  • Message Channel: los canales entre productores/consumidores y el broker son Message Channels.
  • Message Endpoint: cada productor y consumidor se conecta al broker mediante un Message Endpoint.
  • Process Manager: el broker puede delegar la orquestación de procesos multi-paso a un Process Manager interno. En los ESB de la era SOA, el Process Manager era un componente integrado en el broker.

Message Broker vs. API Gateway

Aspecto Message Broker (patrón) API Gateway
Comunicación Asíncrona (messages) Síncrona (request-reply HTTP)
Acoplamiento temporal Desacoplamiento temporal (productor y consumidor no necesitan estar activos al mismo tiempo) Acoplamiento temporal (ambos deben estar activos)
Patrón de uso Integration hub para mensajes Front door para APIs
Transformación Sí (formato, protocolo) Limitada (headers, query params)
Routing Content-based, type-based Path-based, header-based

En la práctica, un API Gateway moderno (Kong, Apigee, AWS API Gateway) puede implementar aspectos del patrón Message Broker para tráfico síncrono (REST/gRPC).

14. Relevancia Actual

Vigencia del Patrón

MEDIA. El Message Broker como patrón tiene una vigencia matizada:

Lo que ha caído en desuso: el ESB monolítico (el broker que hace todo: routing, transformación, orquestación, seguridad, monitoring) ha sido reemplazado por arquitecturas más distribuidas. La filosofía "smart endpoints, dumb pipes" de microservices rechaza explícitamente el broker inteligente centralizado.

Lo que sigue vigente: el concepto de un hub que desacopla productores de consumidores sigue siendo fundamental. Ha evolucionado en formas más modernas:

  1. Event Mesh / Event Broker: Solace, Confluent Platform, Amazon EventBridge actúan como hubs de eventos con routing basado en reglas. EventBridge rules que filtran eventos y los envían a targets específicos son una implementación moderna del Message Broker pattern.

  2. iPaaS (Integration Platform as a Service): MuleSoft Anypoint, Dell Boomi, Workato son la evolución cloud-native del ESB. Proporcionan un hub de integración con routing, transformación y connectivity, pero como servicio gestionado en lugar de infraestructura on-premise.

  3. API Gateways con routing: Kong, Apigee, AWS API Gateway con reglas de routing, transformación y agregación implementan aspectos del Message Broker pattern para tráfico síncrono.

  4. Service Mesh data plane: Envoy, Istio, Linkerd interceptan tráfico entre servicios y aplican routing, retry, circuit breaking. No son Message Brokers completos, pero implementan aspectos del patrón.

  5. Government integration hubs: X-Road (Estonia), GovStack, y plataformas de interoperabilidad gubernamental siguen implementando el patrón Message Broker completo porque el caso de uso (muchas agencias heterogéneas que necesitan intercambiar datos con gobernanza centralizada) es exactamente el problema que el patrón resuelve.

La Lección del ESB

La caída del ESB enseñó una lección importante: el broker no debe contener lógica de negocio. El ESB falló porque los equipos pusieron demasiada lógica en el bus (transformaciones complejas, orquestación de procesos, reglas de negocio), convirtiéndolo en un monolito de integración más difícil de mantener que los monolitos que intentaba reemplazar.

El Message Broker moderno es "thin": routing basado en reglas simples, transformación básica de formato, security policies. La lógica de negocio reside en los endpoints (servicios). El broker facilita la comunicación; no la controla.

15. Implementación Moderna

Con Amazon EventBridge (Event-Based Broker)

{
  "Rules": [
    {
      "Name": "CitizenDataToTaxAgency",
      "EventPattern": {
        "source": ["gov.integration-hub"],
        "detail-type": ["citizen_verification_request"],
        "detail": {
          "data_requested": ["tax_status"]
        }
      },
      "Targets": [
        {
          "Arn": "arn:aws:lambda:eu-west-1:123:function:tax-agency-adapter",
          "Id": "tax-agency"
        }
      ]
    },
    {
      "Name": "CitizenDataToSocialSecurity",
      "EventPattern": {
        "source": ["gov.integration-hub"],
        "detail-type": ["citizen_verification_request"],
        "detail": {
          "data_requested": ["social_security_status"]
        }
      },
      "Targets": [
        {
          "Arn": "arn:aws:sqs:eu-west-1:123:social-security-queue",
          "Id": "social-security"
        }
      ]
    }
  ]
}

Con Apache Camel (Integration Hub)

// Protocol adapter: receive from any agency via their protocol
from("cxf:bean:taxAgencyEndpoint")  // SOAP
    .to("direct:hub-inbound");

from("jms:queue:social.security.inbound")  // MQ
    .to("direct:hub-inbound");

from("rest:post:/api/v1/messages")  // REST
    .to("direct:hub-inbound");

// Hub core: validate, transform, route
from("direct:hub-inbound")
    .process(securityValidator)          // Authenticate & authorize
    .process(auditLogger)                // Log for audit
    .to("direct:canonical-transform");   // Transform to canonical

from("direct:canonical-transform")
    .process(canonicalTransformer)        // Producer format → canonical
    .choice()
        .when(header("message_type").isEqualTo("citizen_verification"))
            .to("direct:route-citizen-data")
        .when(header("message_type").isEqualTo("vehicle_query"))
            .to("direct:route-vehicle-data")
        .otherwise()
            .to("direct:route-generic");

from("direct:route-citizen-data")
    .recipientList(method(citizenDataRouter, "determineRecipients"))
    .parallelProcessing();

Con Kong API Gateway (Thin Broker para REST)

# Kong declarative configuration as thin Message Broker
services:
  - name: tax-agency
    url: https://hacienda.gob.es/api/v1
    routes:
      - name: tax-route
        paths: ["/hub/tax"]
    plugins:
      - name: request-transformer
        config:
          add:
            headers: ["X-Source-Agency: HUB"]
          rename:
            headers: ["Authorization: X-Hub-Auth"]
      - name: response-transformer
        config:
          add:
            headers: ["X-Routed-Via: GOV-HUB"]

  - name: social-security
    url: https://seg-social.gob.es/api/v1
    routes:
      - name: ss-route
        paths: ["/hub/social-security"]
    plugins:
      - name: request-transformer
        config:
          add:
            headers: ["X-Source-Agency: HUB"]

# Global plugins (applied to all routes)
plugins:
  - name: mtls-auth
    config:
      ca_certificates: [gov-root-ca]
  - name: rate-limiting
    config:
      minute: 1000
  - name: http-log
    config:
      http_endpoint: https://audit.gob.es/log

Con Solace Event Mesh (Distributed Broker)

# Solace PubSub+ as distributed Message Broker
import solace.messaging as solace

# Publisher (agency sends to hub)
publisher = messaging_service.create_persistent_message_publisher_builder().build()
publisher.start()

message = publisher.message_builder() \
    .with_property("agency", "EMPLOYMENT_SERVICE") \
    .with_property("message_type", "citizen_verification_request") \
    .build("citizen/verification/request/EMP-2026-04-07-00291")

# Topic hierarchy enables content-based routing
# Subscribers use topic filters:
#   "citizen/verification/request/*" → routes to all verification services
#   "citizen/verification/request/EMP-*" → routes only employment service requests

publisher.publish(message, solace.Topic.of("citizen/verification/request/EMP-2026-04-07-00291"))

16. Gobierno y Operación

Métricas Clave

Métrica Descripción Umbral de Alerta
hub.throughput Mensajes procesados por segundo Monitoreo de tendencia, pico inesperado
hub.latency.p95 Latencia P95 end-to-end a través del hub >SLA (típicamente >500ms)
hub.error.rate Tasa de mensajes que fallan en routing o transformación >1%
agency.availability Disponibilidad de cada agencia conectada <99.5%
agency.latency.p95 Latencia P95 por agencia >SLA de la agencia
transformation.error.rate Tasa de error en transformaciones de formato >0.1%
routing.unmatched.rate % de mensajes sin regla de routing >0
audit.completeness % de mensajes auditados 100% (mandatory)

Gobernanza del Hub

  1. Catálogo de integraciones: mantener un registro actualizado de todas las agencias, sus formatos, protocolos, y las reglas de routing y transformación configuradas.
  2. Versionado de APIs: cada agencia tiene una API versionada en el hub. Cambios en el formato de una agencia requieren una nueva versión del adaptador.
  3. SLA por agencia: definir y monitorear SLA de latencia, throughput y disponibilidad por agencia.
  4. Security policies: revisar periódicamente las políticas de autenticación, autorización y cifrado.
  5. Change management: todo cambio en routing rules, transformaciones o adaptadores sigue un proceso de aprobación y testing.

Operaciones de Runbook

  1. Agencia no disponible: el hub debe enqueue los mensajes destinados a la agencia no disponible y entregarlos cuando la agencia se recupere (store-and-forward). Si la agencia está caída más de N horas, escalar al equipo de operaciones de la agencia.

  2. Transformación fallida: un mensaje que no se puede transformar se envía a un dead-letter queue con el motivo del error. El equipo de integración revisa los mensajes en dead-letter, corrige la transformación si es un bug, y reprocesa.

  3. Throughput degradado: si el hub se aproxima a su capacidad máxima, implementar back-pressure hacia los productores o escalar horizontalmente el hub.

  4. Modelo canónico insuficiente: si el modelo canónico no puede representar datos de una nueva agencia o un nuevo tipo de mensaje, se debe extender el modelo canónico y actualizar las transformaciones afectadas.

17. Errores Comunes

Error 1: Poner Demasiada Lógica en el Broker

Convertir el broker en un monolito de integración que contiene lógica de negocio, orquestación de procesos, validaciones complejas y transformaciones sofisticadas. Este fue el error fatal del ESB. Solución: mantener el broker "thin" — routing y transformación básica. La lógica de negocio reside en los servicios, no en el broker.

Error 2: Modelo Canónico Demasiado Ambicioso

Intentar crear un modelo canónico que represente todos los datos de todos los dominios de todas las agencias. Este modelo se vuelve enorme, frágil y difícil de evolucionar. Solución: modelos canónicos por dominio (citizen data model, vehicle data model, property data model) en lugar de un único modelo universal.

Error 3: No Planificar la Alta Disponibilidad

Implementar el broker como un componente single-instance sin clustering ni failover. Cuando el broker cae, todas las integraciones se detienen. Solución: clustering activo-activo, state replication, y disaster recovery desde el día 1.

Error 4: Bottleneck Organizacional

El equipo del broker se convierte en el cuello de botella: todas las integraciones nuevas dependen de que el equipo del broker configure adaptadores, transformaciones y routing rules. Solución: self-service: proporcionar herramientas que permitan a los equipos de las agencias configurar sus propias integraciones dentro de los estándares del hub.

Error 5: Confundir el Software con el Patrón

Asumir que desplegar Kafka o RabbitMQ es "implementar un Message Broker". Kafka proporciona canales de mensajería, no routing inteligente ni transformación. El patrón Message Broker requiere lógica de routing, transformación y gobernanza sobre la infraestructura de canales. Solución: entender que el software de messaging (Kafka, RabbitMQ) es la infraestructura sobre la que se puede construir un Message Broker, pero no es el Message Broker per se.

Error 6: No Manejar Schema Evolution

Los formatos de las agencias cambian con el tiempo. Si el broker no gestiona la evolución de schemas (versionado, backward compatibility), un cambio en el formato de una agencia rompe las transformaciones del hub. Solución: schema registry con versionado, contratos de compatibilidad, y testing automatizado de transformaciones ante cambios de schema.

Error 7: Routing Rules sin Testing

Las reglas de routing se configuran manualmente sin testing automatizado. Un error en una regla puede enviar mensajes al destino incorrecto (datos fiscales a la DGT en lugar de a Hacienda). Solución: testing automatizado de routing rules con mensajes de prueba que verifican que cada tipo de mensaje llega al destino correcto.

18. Conclusión Técnica

Message Broker es un patrón de enrutamiento que resuelve el problema de integración en ecosistemas con múltiples sistemas heterogéneos al introducir un hub centralizado que desacopla productores de consumidores y centraliza el routing, la transformación y la gobernanza.

La distinción más importante para entender este patrón es la diferencia entre el patrón Message Broker (un hub arquitectónico con routing inteligente) y el software message broker (infraestructura de canales como Kafka o RabbitMQ). El patrón implica inteligencia de routing y transformación; el software proporciona transporte y persistencia. El patrón se construye sobre el software, no es equivalente al software.

La lección histórica del ESB es que el broker debe ser "thin": routing basado en reglas, transformación de formato, seguridad y auditoría. La lógica de negocio debe residir en los endpoints (servicios), no en el broker. Cuando el broker acumula demasiada lógica, se convierte en el monolito que intentaba evitar.

La relevancia actual del patrón es media: el concepto es vigente pero la forma ha evolucionado. Los ESBs monolíticos han dado paso a event meshes, iPaaS, y API gateways con routing. El caso de uso más claro sigue siendo el hub de integración en ecosistemas grandes y heterogéneos: gobierno, healthcare, y enterprise integration con múltiples sistemas legacy.

Las decisiones de diseño más críticas son:

  1. Grado de inteligencia del broker: mantenerlo thin para evitar el "ESB trap".
  2. Modelo canónico: por dominio, no universal, con versionado.
  3. Alta disponibilidad: clustering y replicación desde el día 1.
  4. Self-service: herramientas que eviten que el equipo del broker sea un bottleneck organizacional.
  5. Observabilidad: métricas, logging y auditoría centralizadas.

El Message Broker no es un patrón que toda arquitectura necesita. Si el ecosistema es pequeño (pocos servicios homogéneos), las conexiones directas son más simples. Si la filosofía es "smart endpoints, dumb pipes", el broker inteligente es contraproducente. Pero cuando el ecosistema es grande, heterogéneo y requiere gobernanza centralizada, el Message Broker sigue siendo la solución arquitectónica correcta — implementado como un hub thin, no como un ESB monolítico.

Message Broker es la oficina de correos de la arquitectura de integración: un punto central donde los mensajes se reciben, se clasifican, se transforman y se entregan, permitiendo que los remitentes y destinatarios se comuniquen sin conocerse mutuamente.
