Messaging Gateway¶

1. Nombre del Patrón¶

Nombre oficial: Messaging Gateway
Categoría: Messaging Endpoints (Endpoints de Mensajería)
Traducción contextual: Gateway de Mensajería

2. Resumen Ejecutivo¶

Messaging Gateway es un patrón que encapsula el acceso al sistema de mensajería detrás de una interfaz de dominio simple, ocultando completamente los detalles de la API de messaging a la lógica de aplicación. La aplicación invoca métodos de negocio sobre el gateway, y el gateway se encarga de crear mensajes, enviarlos al canal correcto, y opcionalmente esperar respuestas.

El problema que resuelve es fundamental: las APIs de messaging son complejas, verbosas y orientadas a infraestructura. Un desarrollador de negocio no debería necesitar conocer los detalles de serialización, configuración de producers, manejo de headers, selección de topics o gestión de conexiones para enviar un evento de dominio. Messaging Gateway introduce una capa de abstracción que traduce intenciones de negocio en operaciones de messaging.

Aparece en toda aplicación bien diseñada que utiliza mensajería. Sin este patrón, el código de messaging se dispersa por toda la base de código, acoplando la lógica de negocio a una tecnología de infraestructura específica. Con este patrón, el cambio de Kafka a RabbitMQ, o de RabbitMQ a Azure Service Bus, afecta solo al gateway, no a las decenas o cientos de puntos en la aplicación donde se producen o consumen mensajes.

3. Definición Detallada¶

Propósito¶

El propósito de Messaging Gateway es aislar la lógica de aplicación de la complejidad del sistema de mensajería, proporcionando una interfaz que habla el lenguaje del dominio de negocio. La aplicación dice "publicar evento de transferencia realizada" y el gateway traduce eso a la creación de un mensaje con los headers correctos, la serialización adecuada, el envío al topic correcto con la partition key correcta, y el manejo de errores de infraestructura.

Lógica Arquitectónica¶

Messaging Gateway implementa el principio de Separation of Concerns aplicado a la frontera entre aplicación e infraestructura de messaging. La lógica de negocio se preocupa de qué comunicar; el gateway se preocupa de cómo comunicarlo. Esta separación permite que ambas preocupaciones evolucionen independientemente.

Arquitectónicamente, el gateway actúa como un Facade sobre la API de messaging. Internamente puede contener lógica de:

Serialización: convertir objetos de dominio a formatos wire (JSON, Avro, Protobuf).
Routing: determinar a qué canal enviar cada tipo de mensaje.
Enrichment de headers: añadir correlation IDs, timestamps, información de origen.
Error handling: manejar fallos de conexión, timeouts, retries.
Connection management: pooling de conexiones, gestión de lifecycle del producer/consumer.

Principio de Diseño Subyacente¶

El principio es encapsulación de infraestructura detrás de abstracción de dominio. Es la aplicación del Dependency Inversion Principle a nivel de integración: la lógica de negocio depende de una abstracción (la interfaz del gateway), no de un detalle de implementación (la API de Kafka, RabbitMQ, o Service Bus).

Problema Estructural que Resuelve¶

Sin Messaging Gateway, cada punto en el código de aplicación que necesita enviar o recibir mensajes debe interactuar directamente con la API del broker. Esto produce:

Acoplamiento tecnológico: la lógica de negocio depende directamente de clases y configuraciones específicas del broker.
Duplicación: la lógica de creación de mensajes, serialización y envío se repite en múltiples puntos.
Fragilidad: un cambio en la configuración del broker requiere cambios en toda la base de código.
Dificultad de testing: testear lógica de negocio requiere un broker real o mocking complejo de APIs de infraestructura.

Contexto en el que Emerge¶

Messaging Gateway emerge cuando una aplicación necesita producir o consumir mensajes desde múltiples puntos de su lógica de negocio, y el equipo reconoce que la dispersión del código de messaging por toda la aplicación es un liability. Típicamente emerge después de un primer intento sin gateway, cuando el equipo experimenta el dolor de mantener código de messaging disperso.

Por Qué No Es Trivial¶

Diseñar un buen Messaging Gateway requiere decisiones de diseño no triviales:

Granularidad de la interfaz: ¿un gateway genérico (send(message)) o gateways específicos por dominio (transferService.publishTransferCompleted(transfer))? Demasiado genérico pierde el valor de la abstracción de dominio; demasiado específico multiplica las clases.
Sincronía vs. asincronía: ¿el gateway expone operaciones síncronas (fire-and-forget) o asíncronas (devuelve Future/Promise)? La elección afecta cómo la aplicación maneja errores y backpressure.
Scope transaccional: ¿el gateway participa en la transacción de la aplicación? Si la transacción de base de datos hace rollback, ¿el mensaje se envía igual? Este problema conecta directamente con Transactional Client.
Bidireccionalidad: ¿el gateway solo envía, solo recibe, o ambos? Si recibe, ¿cómo se registran los handlers?

Relación con Sistemas Distribuidos y Mensajería¶

En sistemas distribuidos, Messaging Gateway es la materialización del principio de que los detalles de comunicación deben encapsularse en componentes de infraestructura, no dispersarse en la lógica de negocio. Es análogo al patrón Repository en DDD (que encapsula el acceso a persistencia) pero aplicado al acceso a messaging.

En la práctica, cada tecnología de messaging tiene su propia implementación de gateway:

En Kafka, el gateway encapsula KafkaProducer y KafkaConsumer, gestionando serializers, configuración, partitioning y error callbacks.
En RabbitMQ, el gateway encapsula Channel, Connection, exchange declarations y queue bindings.
En Azure Service Bus, el gateway encapsula ServiceBusSenderClient y ServiceBusProcessorClient.
En Spring, @MessagingGateway y MessageChannel proporcionan esta abstracción de forma declarativa.

4. Problema que Resuelve¶

El Problema Antes del Patrón¶

Sin Messaging Gateway, el código de negocio interactúa directamente con la API del broker. Un servicio de transferencias bancarias que necesita publicar un evento después de completar una transferencia podría verse así:

// Código de negocio ACOPLADO a Kafka
Properties props = new Properties();
props.put("bootstrap.servers", "kafka-cluster:9092");
props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
props.put("value.serializer", "io.confluent.kafka.serializers.KafkaAvroSerializer");
KafkaProducer<String, TransferEvent> producer = new KafkaProducer<>(props);
ProducerRecord<String, TransferEvent> record =
    new ProducerRecord<>("banking.transfers.completed", transfer.getId(), event);
record.headers().add("correlationId", correlationId.getBytes());
record.headers().add("sourceSystem", "core-banking".getBytes());
producer.send(record, (metadata, exception) -> { /* error handling */ });

Este código aparece en cada punto donde la aplicación necesita enviar un mensaje. La lógica de negocio (completar una transferencia) queda entrelazada con la infraestructura de messaging (configuración de Kafka, serialización Avro, headers, callbacks).

Síntomas del Problema¶

Imports de clases de Kafka/RabbitMQ/etc. dispersos por toda la base de código de negocio.
Configuración del broker duplicada en múltiples archivos o clases.
Dificultad para testear lógica de negocio sin un broker real.
Imposibilidad práctica de migrar a otro broker sin reescribir gran parte de la aplicación.
Bugs de messaging (serialización incorrecta, topic equivocado, headers faltantes) difíciles de rastrear porque están dispersos.

Impacto Operativo y Arquitectónico¶

Sin gateway:

La deuda técnica de messaging crece con cada nuevo punto de integración.
Los desarrolladores de negocio necesitan expertise en la API del broker para añadir nuevas integraciones.
Los cambios de configuración del broker (nuevos servers, cambios de seguridad, evolución de schemas) requieren cambios en múltiples puntos de la aplicación.
El testing se vuelve dependiente de infraestructura, ralentizando el ciclo de desarrollo.

Riesgos Si No Se Implementa Correctamente¶

Gateway anémico: un gateway que simplemente delega a la API del broker sin añadir valor (no serializa, no enriquece headers, no maneja errores). No justifica su existencia.
Gateway leaky: un gateway que expone abstracciones del broker en su interfaz (Topics, Partitions, ConsumerRecords). La aplicación sigue acoplada conceptualmente.
Gateway monolítico: un único gateway que maneja todos los tipos de mensajes de toda la aplicación, convirtiéndose en un God Object.

Ejemplos Reales¶

Banca: un gateway TransferEventGateway que expone publishTransferInitiated(Transfer), publishTransferCompleted(Transfer), publishTransferFailed(Transfer, FailureReason). Internamente serializa a Avro, envía al topic correcto con la partition key del account ID, y añade headers de tracing.
E-commerce: un gateway OrderEventGateway que abstrae la publicación de eventos de orden (created, paid, shipped, delivered) sobre Kafka, sin que el servicio de órdenes conozca la existencia de Kafka.
Fintech: un gateway PaymentNotificationGateway que abstrae tanto el envío (publicar evento de pago) como la recepción (registrar handler para notificaciones de respuesta del procesador de pagos).

5. Contexto de Aplicación¶

Cuándo Usarlo¶

Siempre que la aplicación tenga más de un punto de envío o recepción de mensajes. Un solo punto puede no justificar la abstracción, pero dos o más sí.
Cuando se desea que la lógica de negocio sea testeable sin infraestructura de messaging.
Cuando existe posibilidad de que el broker cambie en el futuro o de que se soporten múltiples brokers.
Cuando el equipo de desarrollo incluye personas que no son especialistas en messaging y necesitan una interfaz simple.
Cuando se quiere centralizar políticas transversales de messaging (retry, tracing, logging, metrics) en un solo punto.

Cuándo No Usarlo¶

En prototipos o POCs donde la complejidad del gateway no se justifica por el tiempo de vida del proyecto.
Cuando la aplicación tiene exactamente un punto de envío y uno de recepción, y la probabilidad de cambio es nula.
Cuando el framework ya proporciona la abstracción (Spring Cloud Stream, MassTransit) y añadir un gateway propio es redundante.

Precondiciones¶

Existe un sistema de mensajería al que la aplicación necesita conectarse.
La aplicación tiene lógica de negocio que debe mantenerse desacoplada de la infraestructura.
El equipo tiene claridad sobre los tipos de mensajes que la aplicación produce y consume.

Restricciones¶

El gateway introduce un nivel de indirección que puede dificultar el debugging si no se diseña con buena observabilidad.
La abstracción del gateway no debe ocultar características esenciales del broker que la aplicación necesita controlar (por ejemplo, confirmaciones de envío, offsets de Kafka).

Dependencias¶

API client del broker de mensajería (Kafka client, RabbitMQ client, etc.).
Mecanismo de serialización/deserialización (JSON, Avro, Protobuf).
Configuración del broker (bootstrap servers, credenciales, SSL).

Supuestos Arquitectónicos¶

La aplicación se beneficia de la separación entre lógica de negocio e infraestructura de messaging.
Los tipos de mensajes que la aplicación maneja son finitos y definibles.
El gateway puede absorber la complejidad del broker sin ser demasiado complejo internamente.

Tipo de Sistemas Donde Aparece con Más Frecuencia¶

Microservicios que publican domain events.
Aplicaciones bancarias y financieras que emiten eventos transaccionales.
Sistemas de procesamiento de pagos.
Aplicaciones enterprise con múltiples integraciones de messaging.
Plataformas SaaS que emiten webhooks/eventos a múltiples consumidores.

6. Fuerzas Arquitectónicas¶

Acoplamiento vs. Flexibilidad¶

Messaging Gateway reduce drásticamente el acoplamiento entre la aplicación y el broker de mensajería. La lógica de negocio solo conoce la interfaz del gateway, no la implementación. Esto proporciona flexibilidad para cambiar de broker, modificar la serialización o alterar la estrategia de routing sin impactar el código de negocio. El costo es un nivel adicional de indirección y la necesidad de mantener la interfaz del gateway estable.

Simplicidad vs. Robustez¶

El gateway simplifica enormemente el uso de messaging desde la perspectiva del desarrollador de negocio. Sin embargo, para ser robusto, el gateway debe internamente manejar retries, timeouts, connection pooling, error handling y serialization failures. La simplicidad de la interfaz externa se logra a costa de complejidad interna contenida en el gateway.

Sincronía vs. Asincronía¶

Una decisión crítica del gateway es si expone operaciones síncronas o asíncronas. Un gateway síncrono es más simple de usar pero puede bloquear el thread de la aplicación durante el envío. Un gateway asíncrono (que devuelve CompletableFuture, Mono, o Promise) es más eficiente pero requiere que la aplicación maneje la asincronía.

Abstracción vs. Control¶

El gateway oculta detalles del broker, lo cual es deseable. Pero en algunos casos, la aplicación necesita control fino sobre aspectos del broker (por ejemplo, la partition key en Kafka, el TTL de un mensaje en RabbitMQ, las propiedades de sesión en Service Bus). El diseño del gateway debe balancear ocultación de detalles irrelevantes con exposición de controles esenciales.

Consistencia vs. Disponibilidad¶

Cuando el gateway no puede enviar un mensaje (broker no disponible), ¿la operación de negocio debe fallar o debe continuar? Esta decisión conecta directamente con Transactional Client y define si el gateway es "best-effort" o "transactional".

Testabilidad vs. Overhead de Abstracción¶

El gateway permite testing unitario sin broker (mockando el gateway), lo cual es un beneficio enorme. Pero la abstracción añade un componente que a su vez necesita testing (tests de integración del gateway contra un broker real).

7. Estructura Conceptual del Patrón¶

Actores o Componentes Involucrados¶

Aplicación (Business Logic): el código de dominio que necesita enviar o recibir mensajes. Solo conoce la interfaz del gateway.
Messaging Gateway (Interface): la interfaz de dominio que define las operaciones de messaging en términos de negocio.
Messaging Gateway (Implementation): la implementación concreta que traduce las operaciones de dominio en llamadas a la API del broker.
Messaging Infrastructure: el broker (Kafka, RabbitMQ, Service Bus) con sus APIs y configuración.
Messaging Mapper (colaborador): convierte entre objetos de dominio y mensajes. El gateway frecuentemente delega la serialización al mapper.

Flujo Lógico¶

flowchart TD
    subgraph Envío
        A1([Business Logic]) -->|Invoca método de dominio| B1[Gateway]
        B1 -->|Serializa objeto a mensaje| C1[Construir mensaje con headers y metadata]
        C1 -->|Determina canal destino| D1[Enviar mensaje al broker]
        D1 -->|Respuesta/error| E1([Retorna resultado a la aplicación])
    end

    subgraph Recepción
        A2[(Broker)] -->|Entrega mensaje| B2[Gateway Listener]
        B2 -->|Deserializa mensaje| C2[Objeto de dominio]
        C2 -->|Invoca handler de negocio| D2[Handler procesa objeto]
        D2 -->|Resultado del handler| E2{Éxito?}
        E2 -->|Sí| F2([Confirma mensaje])
        E2 -->|No| G2([Rechaza mensaje])
    end

Responsabilidades¶

Componente	Responsabilidad
Business Logic	Invocar operaciones de dominio, procesar objetos de dominio recibidos
Gateway Interface	Definir contrato de operaciones de messaging en términos de dominio
Gateway Implementation	Traducir operaciones de dominio a API del broker, manejar errores de infraestructura
Messaging Mapper	Serializar/deserializar entre objetos de dominio y mensajes wire
Broker	Transportar y entregar mensajes

Interacciones¶

Business Logic → Gateway Interface: llamada a método de dominio (ej: publish(event)).
Gateway Implementation → Broker API: envío del mensaje serializado al canal correcto.
Broker → Gateway Implementation: entrega de mensajes recibidos al consumer del gateway.
Gateway Implementation → Business Logic: invocación del handler de negocio con el objeto de dominio deserializado.

Contratos Implícitos¶

La interfaz del gateway define el contrato entre la lógica de negocio y el messaging.
La serialización define el contrato wire entre producer y consumer.
La convención de naming de canales define el contrato de routing.

Decisiones de Diseño Clave¶

Granularidad del gateway: un gateway por bounded context, por aggregate, o genérico. Impacta cohesión y mantenibilidad.
Tipo de retorno: void (fire-and-forget), Future/Promise (async), o resultado síncrono (blocking). Impacta el modelo de programación del consumidor del gateway.
Manejo de errores: ¿el gateway lanza excepciones de infraestructura o las envuelve en excepciones de dominio? ¿Reintenta automáticamente?
Participación transaccional: ¿el gateway participa en la transacción de la aplicación (outbox) o opera independientemente?
Dirección: solo envío, solo recepción, o bidireccional. Los gateways bidireccionales son más complejos pero concentran la gestión de messaging.

8. Ejemplo Arquitectónico Detallado¶

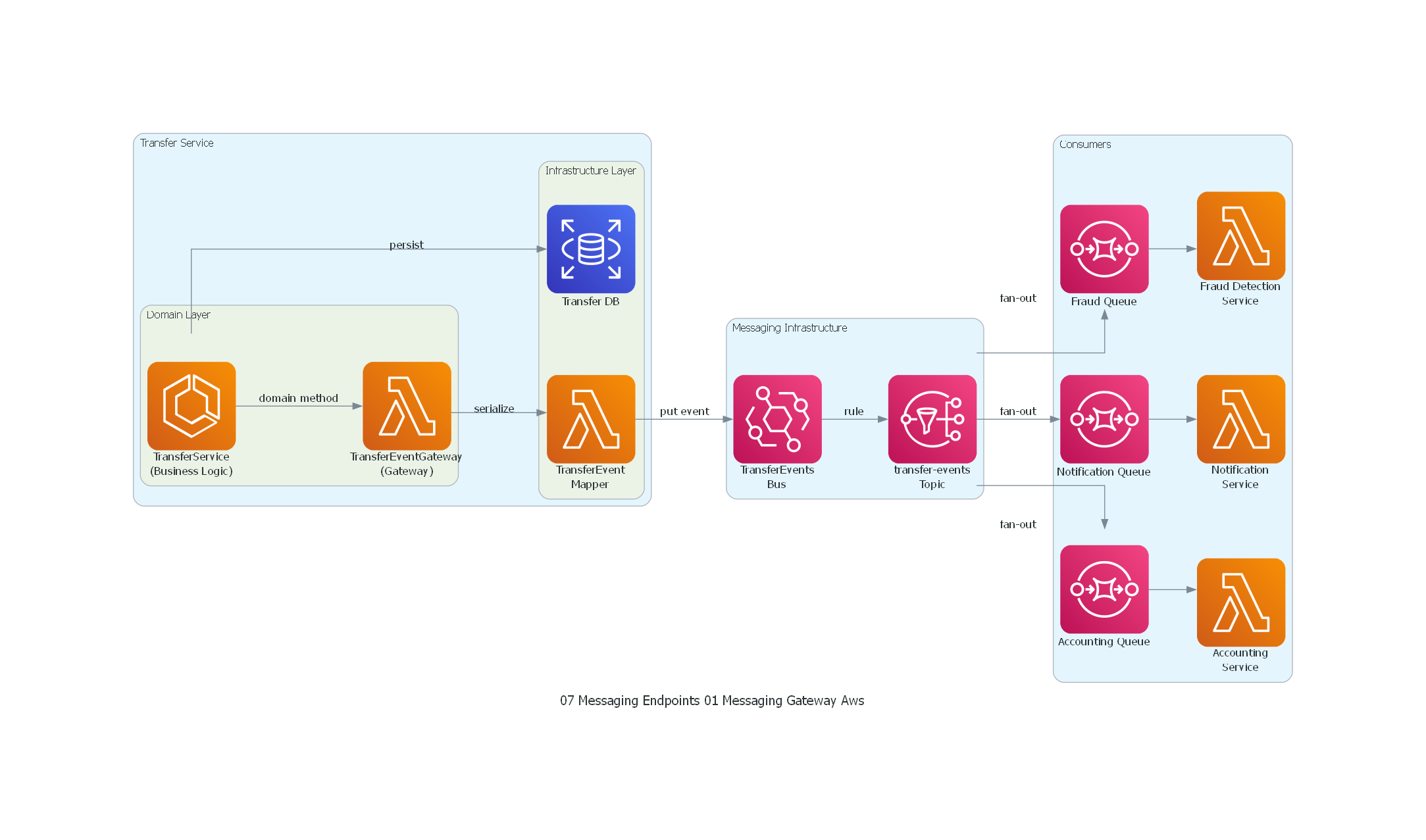

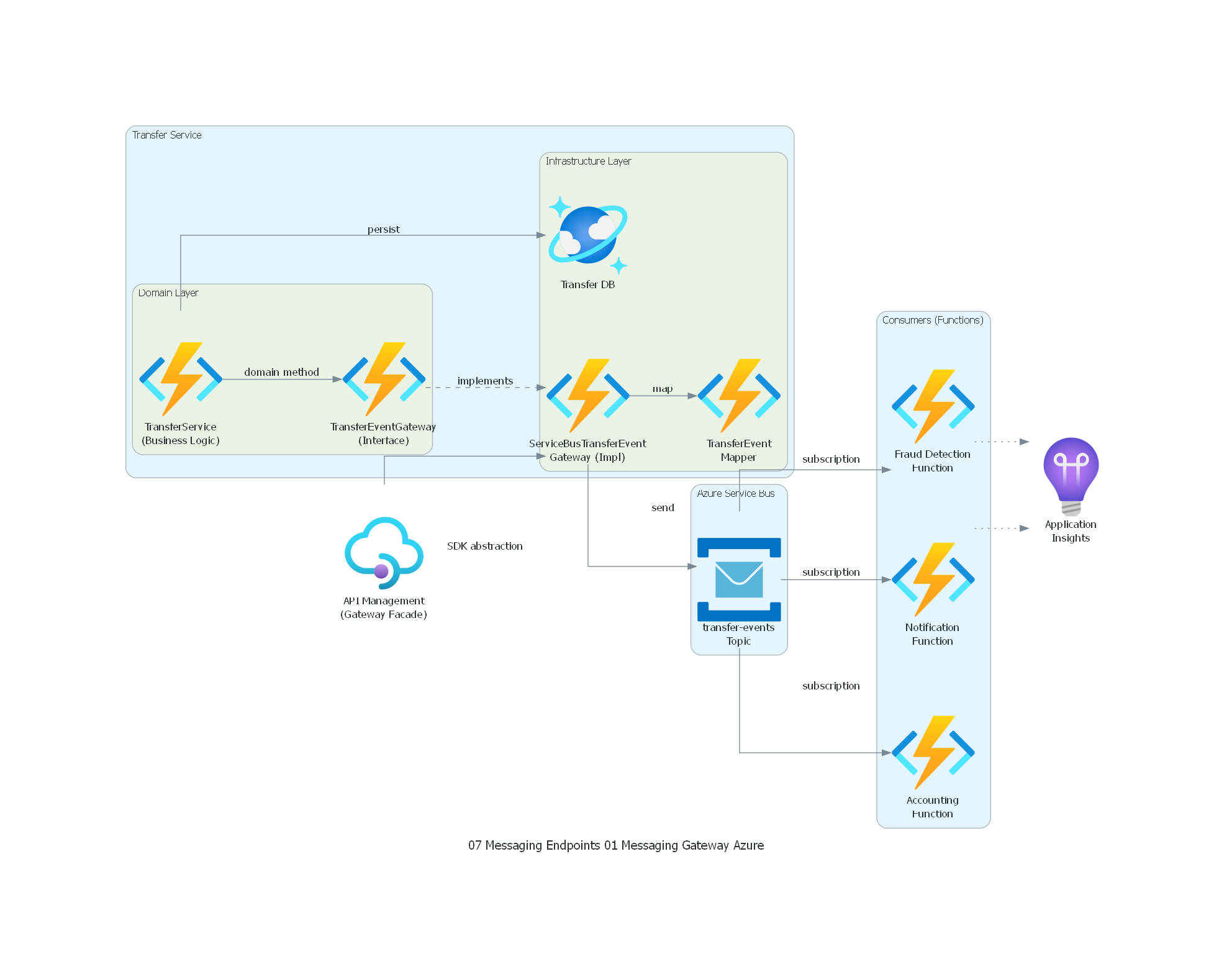

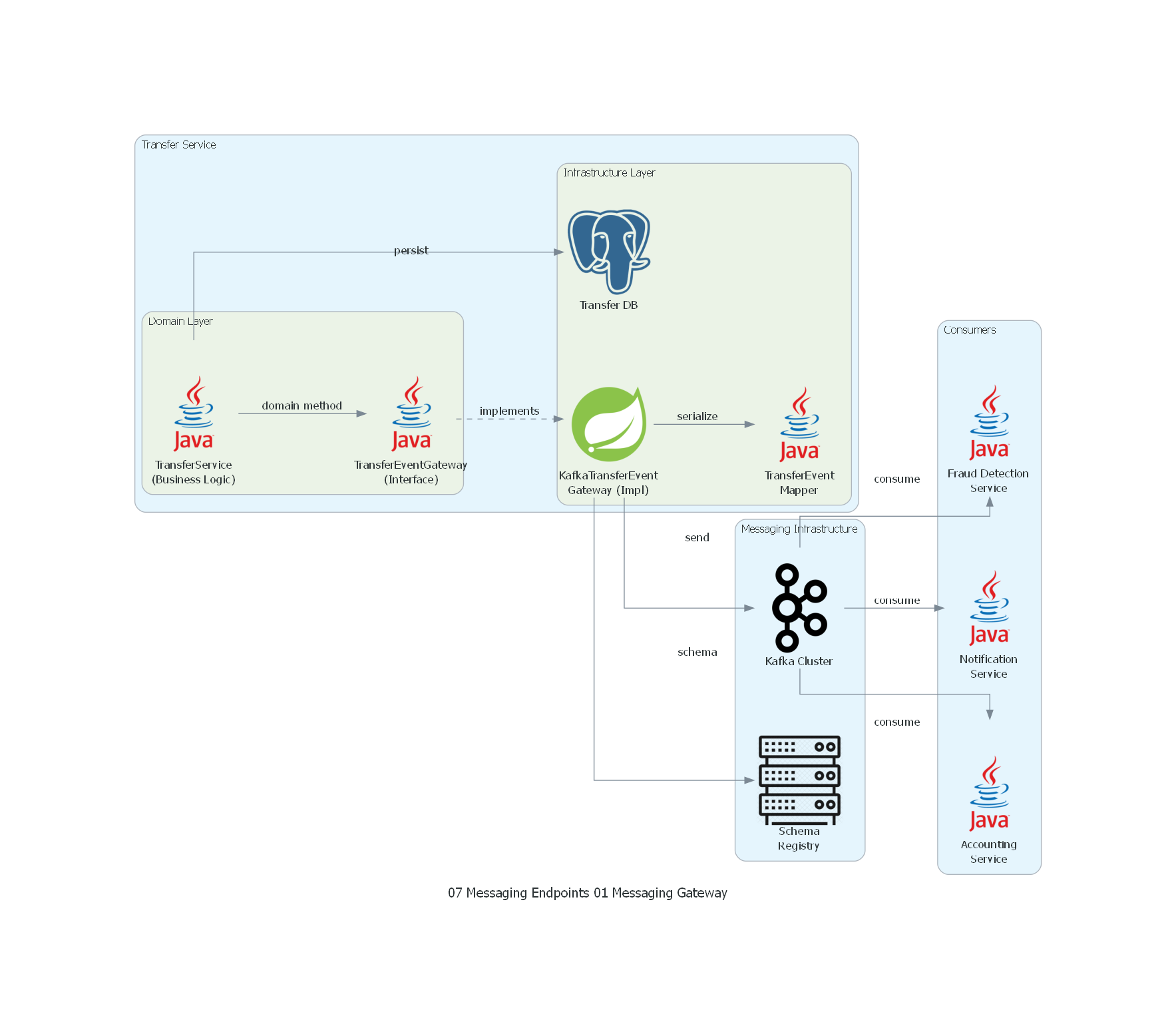

Dominio: Banca — Gateway de Eventos Transaccionales¶

Contexto del Negocio¶

Un banco digital procesa aproximadamente 2 millones de transferencias diarias entre cuentas propias y hacia otros bancos. Cada transferencia genera eventos que deben ser consumidos por múltiples sistemas downstream: antifraude, notificaciones, contabilidad, reportes regulatorios y analytics.

Necesidad de Integración¶

El servicio de transferencias (Transfer Service) necesita publicar eventos en Kafka cada vez que una transferencia cambia de estado (initiated, validated, executed, completed, failed, reversed). Actualmente, el código de Kafka está incrustado en la lógica de negocio, lo que dificulta el testing, acopla el servicio a Kafka y dispersa la configuración de messaging en múltiples clases.

Sistemas Involucrados¶

Transfer Service: microservicio Java/Spring Boot que orquesta transferencias bancarias. Es el productor de eventos.
Apache Kafka: cluster de 5 brokers con Schema Registry (Confluent) para serialización Avro.
Fraud Detection Service: consume eventos de transferencias para análisis de fraude en tiempo real.
Notification Service: consume eventos para enviar notificaciones push y SMS al cliente.
Accounting Service: consume eventos para asientos contables automáticos.
Regulatory Reporting Service: consume eventos para reportes regulatorios.

Restricciones Técnicas¶

Los eventos deben serializarse en Avro con schemas registrados en Schema Registry.
La partition key debe ser el account ID del ordenante para garantizar orden por cuenta.
Cada evento debe incluir headers: correlationId, causationId, sourceService, eventType, schemaVersion.
El envío debe ser transaccional: si la transferencia no se persiste en la base de datos, el evento no debe publicarse.
Latencia máxima entre estado cambiado y evento publicado: 500ms.

Flujos de Datos¶

Transfer Service → [TransferEventGateway] → Kafka Topic: banking.transfers.events
                                                ├→ Fraud Detection Service
                                                ├→ Notification Service
                                                ├→ Accounting Service
                                                └→ Regulatory Reporting Service

Decisiones Arquitectónicas¶

Gateway específico por dominio: se crea TransferEventGateway (no un gateway genérico) con métodos tipados para cada tipo de evento de transferencia.
Interfaz + Implementación: la interfaz TransferEventGateway vive en el módulo de dominio; la implementación KafkaTransferEventGateway vive en el módulo de infraestructura.
Retorno asíncrono: los métodos del gateway devuelven CompletableFuture<SendResult> para no bloquear el thread de negocio.
Colaboración con Messaging Mapper: el gateway delega la conversión Transfer → TransferEvent (Avro) a un TransferEventMapper.
Participación transaccional: el gateway usa Transactional Outbox pattern — el evento se persiste en una tabla de outbox dentro de la misma transacción que la transferencia.

9. Desarrollo Paso a Paso del Ejemplo¶

Paso 1: Definición de la Interfaz del Gateway¶

Se define la interfaz en el módulo de dominio, sin dependencia alguna de Kafka:

public interface TransferEventGateway {
    CompletableFuture<EventPublishResult> publishTransferInitiated(Transfer transfer);
    CompletableFuture<EventPublishResult> publishTransferValidated(Transfer transfer);
    CompletableFuture<EventPublishResult> publishTransferExecuted(Transfer transfer);
    CompletableFuture<EventPublishResult> publishTransferCompleted(Transfer transfer);
    CompletableFuture<EventPublishResult> publishTransferFailed(Transfer transfer, FailureReason reason);
    CompletableFuture<EventPublishResult> publishTransferReversed(Transfer transfer, ReversalReason reason);
}

EventPublishResult es un value object de dominio que indica éxito o fallo, sin exponer detalles de Kafka.

Paso 2: Implementación del Gateway con Kafka¶

La implementación concreta vive en el módulo de infraestructura:

@Component
public class KafkaTransferEventGateway implements TransferEventGateway {
    private final KafkaTemplate<String, GenericRecord> kafkaTemplate;
    private final TransferEventMapper mapper;
    private final String topicName;

    @Override
    public CompletableFuture<EventPublishResult> publishTransferCompleted(Transfer transfer) {
        GenericRecord avroRecord = mapper.toTransferCompletedEvent(transfer);
        ProducerRecord<String, GenericRecord> record =
            new ProducerRecord<>(topicName, transfer.getOrderingAccountId(), avroRecord);
        enrichHeaders(record, transfer, "TransferCompleted");
        return kafkaTemplate.send(record)
            .thenApply(result -> EventPublishResult.success(result.getRecordMetadata().offset()))
            .exceptionally(ex -> EventPublishResult.failure(ex.getMessage()));
    }

    private void enrichHeaders(ProducerRecord<String, GenericRecord> record,
                                Transfer transfer, String eventType) {
        record.headers()
            .add("correlationId", transfer.getCorrelationId().getBytes())
            .add("causationId", transfer.getId().getBytes())
            .add("sourceService", "transfer-service".getBytes())
            .add("eventType", eventType.getBytes())
            .add("timestamp", Instant.now().toString().getBytes());
    }
}

Paso 3: Integración con la Lógica de Negocio¶

El servicio de transferencias usa el gateway sin conocer Kafka:

@Service
public class TransferService {
    private final TransferRepository repository;
    private final TransferEventGateway eventGateway;

    @Transactional
    public TransferResult executeTransfer(TransferRequest request) {
        Transfer transfer = Transfer.create(request);
        transfer.validate();
        transfer.execute();
        repository.save(transfer);
        eventGateway.publishTransferCompleted(transfer);
        return TransferResult.success(transfer.getId());
    }
}

Paso 4: Testing sin Infraestructura¶

El gateway se mockea para tests unitarios:

@Test
void shouldPublishEventWhenTransferCompletes() {
    TransferEventGateway mockGateway = mock(TransferEventGateway.class);
    when(mockGateway.publishTransferCompleted(any()))
        .thenReturn(CompletableFuture.completedFuture(EventPublishResult.success(1L)));

    TransferService service = new TransferService(mockRepository, mockGateway);
    TransferResult result = service.executeTransfer(request);

    verify(mockGateway).publishTransferCompleted(any(Transfer.class));
    assertThat(result.isSuccess()).isTrue();
}

Paso 5: Configuración y Deployment¶

La configuración de Kafka se centraliza en la implementación del gateway:

kafka:
  bootstrap-servers: kafka-cluster:9092
  schema-registry-url: http://schema-registry:8081
  transfer-events:
    topic: banking.transfers.events
    acks: all
    retries: 3
    idempotence: true

Manejo de Errores¶

Si Kafka no está disponible, el CompletableFuture completa con EventPublishResult.failure().
La lógica de negocio decide si un fallo de publicación debe abortar la transferencia o solo generar una alerta.
En producción, el patrón Transactional Outbox se usa para garantizar que el evento se publique eventualmente incluso si Kafka tiene un outage temporal.

10. Diagrama Técnico del Patrón¶

Código Python con `diagrams`¶

GeneralAWSAzure

Ver / Copiar código de los diagramas

GeneralAWSAzure

from diagrams import Diagram, Cluster, Edge
from diagrams.programming.language import Java
from diagrams.onprem.queue import Kafka
from diagrams.onprem.database import PostgreSQL
from diagrams.generic.compute import Rack
from diagrams.programming.framework import Spring

with Diagram("Messaging Gateway - Banking Transfer Events", show=False, direction="LR"):

    with Cluster("Transfer Service"):
        with Cluster("Domain Layer"):
            business_logic = Java("TransferService\n(Business Logic)")
            gateway_interface = Java("TransferEventGateway\n(Interface)")

        with Cluster("Infrastructure Layer"):
            gateway_impl = Spring("KafkaTransferEvent\nGateway (Impl)")
            mapper = Java("TransferEvent\nMapper")
            db = PostgreSQL("Transfer DB")

    with Cluster("Messaging Infrastructure"):
        kafka = Kafka("Kafka Cluster")
        schema_reg = Rack("Schema\nRegistry")

    with Cluster("Consumers"):
        fraud = Java("Fraud Detection\nService")
        notifications = Java("Notification\nService")
        accounting = Java("Accounting\nService")

    business_logic >> Edge(label="domain method") >> gateway_interface
    gateway_interface >> Edge(style="dashed", label="implements") >> gateway_impl
    gateway_impl >> Edge(label="serialize") >> mapper
    gateway_impl >> Edge(label="send") >> kafka
    gateway_impl >> Edge(label="schema") >> schema_reg
    business_logic >> Edge(label="persist") >> db

    kafka >> Edge(label="consume") >> fraud
    kafka >> Edge(label="consume") >> notifications
    kafka >> Edge(label="consume") >> accounting

from diagrams import Diagram, Cluster, Edge
from diagrams.aws.compute import Lambda, ECS
from diagrams.aws.database import RDS
from diagrams.aws.integration import SNS, SQS, Eventbridge


with Diagram("Messaging Gateway - Banking Transfer Events (AWS)", show=False, direction="LR"):

    with Cluster("Transfer Service"):
        with Cluster("Domain Layer"):
            business_logic = ECS("TransferService\n(Business Logic)")
            gateway_interface = Lambda("TransferEventGateway\n(Gateway)")

        with Cluster("Infrastructure Layer"):
            mapper = Lambda("TransferEvent\nMapper")
            db = RDS("Transfer DB")

    with Cluster("Messaging Infrastructure"):
        event_bus = Eventbridge("TransferEvents\nBus")
        topic = SNS("transfer-events\nTopic")

    with Cluster("Consumers"):
        fraud_q = SQS("Fraud Queue")
        fraud = Lambda("Fraud Detection\nService")
        notif_q = SQS("Notification Queue")
        notifications = Lambda("Notification\nService")
        acct_q = SQS("Accounting Queue")
        accounting = Lambda("Accounting\nService")

    business_logic >> Edge(label="domain method") >> gateway_interface
    gateway_interface >> Edge(label="serialize") >> mapper
    mapper >> Edge(label="put event") >> event_bus
    event_bus >> Edge(label="rule") >> topic
    business_logic >> Edge(label="persist") >> db

    topic >> Edge(label="fan-out") >> fraud_q >> fraud
    topic >> Edge(label="fan-out") >> notif_q >> notifications
    topic >> Edge(label="fan-out") >> acct_q >> accounting

from diagrams import Diagram, Cluster, Edge
from diagrams.azure.compute import FunctionApps
from diagrams.azure.database import CosmosDb
from diagrams.azure.integration import ServiceBus, APIManagement
from diagrams.azure.devops import ApplicationInsights

with Diagram("Messaging Gateway - Banking Transfer Events (Azure)", show=False, direction="LR"):

    with Cluster("Transfer Service"):
        with Cluster("Domain Layer"):
            business_logic = FunctionApps("TransferService\n(Business Logic)")
            gateway_interface = FunctionApps("TransferEventGateway\n(Interface)")

        with Cluster("Infrastructure Layer"):
            gateway_impl = FunctionApps("ServiceBusTransferEvent\nGateway (Impl)")
            mapper = FunctionApps("TransferEvent\nMapper")
            db = CosmosDb("Transfer DB")

    with Cluster("Azure Service Bus"):
        topic = ServiceBus("transfer-events\nTopic")

    apim = APIManagement("API Management\n(Gateway Facade)")

    with Cluster("Consumers (Functions)"):
        fraud = FunctionApps("Fraud Detection\nFunction")
        notifications = FunctionApps("Notification\nFunction")
        accounting = FunctionApps("Accounting\nFunction")

    monitoring = ApplicationInsights("Application\nInsights")

    business_logic >> Edge(label="domain method") >> gateway_interface
    gateway_interface >> Edge(style="dashed", label="implements") >> gateway_impl
    gateway_impl >> Edge(label="map") >> mapper
    gateway_impl >> Edge(label="send") >> topic
    business_logic >> Edge(label="persist") >> db
    apim >> Edge(label="SDK abstraction") >> gateway_impl

    topic >> Edge(label="subscription") >> fraud
    topic >> Edge(label="subscription") >> notifications
    topic >> Edge(label="subscription") >> accounting

    fraud >> Edge(style="dotted") >> monitoring
    notifications >> Edge(style="dotted") >> monitoring

Explicación del Diagrama¶

El diagrama muestra la arquitectura del Messaging Gateway en el contexto del Transfer Service:

Domain Layer: contiene la lógica de negocio (TransferService) y la interfaz del gateway (TransferEventGateway). No tiene dependencias de Kafka.
Infrastructure Layer: contiene la implementación concreta (KafkaTransferEventGateway) que conoce Kafka, el mapper para serialización Avro, y la base de datos.
Messaging Infrastructure: Kafka cluster y Schema Registry. La implementación del gateway se comunica con ambos.
Consumers: los servicios downstream que consumen los eventos publicados a través del gateway.

Correspondencia Patrón ↔ Diagrama¶

Concepto del Patrón	Componente del Diagrama
Aplicación (Business Logic)	TransferService
Gateway Interface	TransferEventGateway (Interface)
Gateway Implementation	KafkaTransferEventGateway (Impl)
Messaging Mapper	TransferEventMapper
Messaging Infrastructure	Kafka Cluster, Schema Registry
Consumidores downstream	Fraud Detection, Notification, Accounting Services

11. Beneficios¶

Impacto Técnico¶

Desacoplamiento de infraestructura: la lógica de negocio no importa clases de Kafka, RabbitMQ ni ningún broker. Un cambio de broker afecta solo la implementación del gateway.
Testabilidad: la lógica de negocio se testea con mocks del gateway, sin necesidad de un broker real. Los tests son rápidos, deterministas y sin dependencias externas.
Centralización de políticas: retry, circuit breaker, tracing, logging y métricas de messaging se implementan una vez en el gateway y aplican a todos los mensajes.
Type safety: la interfaz del gateway define métodos tipados para cada tipo de evento, eliminando errores de topic name incorrecto o serialización inadecuada.

Impacto Organizacional¶

Productividad del desarrollador: los desarrolladores de negocio no necesitan ser expertos en la API del broker. Usan métodos de dominio.
Ownership claro: el equipo de infraestructura mantiene la implementación del gateway; el equipo de negocio consume la interfaz.
Onboarding simplificado: un nuevo desarrollador entiende transferEventGateway.publishTransferCompleted(transfer) sin conocer Kafka.

Impacto Operacional¶

Punto único de instrumentación: todas las métricas de messaging (latencia de envío, tasa de errores, throughput) se capturan en el gateway.
Cambios de configuración centralizados: cambiar bootstrap servers, schema registry URL o retry policy se hace en un solo lugar.
Debugging simplificado: todos los envíos pasan por el gateway, facilitando logging y tracing.

Beneficios de Mantenibilidad y Evolución¶

Migración de broker: cambiar de Kafka a Pulsar o de RabbitMQ a Service Bus requiere solo una nueva implementación del gateway, no cambios en la lógica de negocio.
Evolución de schemas: los cambios en el formato de serialización se gestionan en el mapper dentro del gateway.
Feature toggles: el gateway puede implementar feature flags para routing condicional o dual-write a múltiples brokers durante migraciones.

12. Desventajas y Riesgos¶

Complejidad Añadida¶

Capa adicional de abstracción: el gateway es código que debe diseñarse, implementarse, testearse y mantenerse. Para aplicaciones simples con un solo punto de envío, puede ser overengineering.
Indirección en debugging: cuando un mensaje no llega, el desarrollador debe trazar a través de la lógica de negocio, la interfaz del gateway, la implementación, el mapper y la API del broker.

Riesgos de Mal Uso¶

Leaky abstraction: el gateway que expone KafkaProducerRecord o RabbitMQ Channel en su interfaz no proporciona abstracción real. La aplicación sigue acoplada al broker.
Gateway como God Object: un único gateway para toda la aplicación que maneja docenas de tipos de mensajes se convierte en una clase enorme y difícil de mantener.
Abstraer demasiado: ocultar aspectos del broker que la aplicación legítimamente necesita controlar (partition key, message TTL, priority) fuerza workarounds que anulan el beneficio de la abstracción.

Sobreingeniería¶

Implementar un gateway propio cuando el framework ya proporciona uno (Spring Cloud Stream, MassTransit, NServiceBus) duplica esfuerzo.
Crear interfaces genéricas demasiado abstractas (Gateway<T>) que pierden la semántica de dominio.

Costos de Operación¶

El gateway necesita sus propios tests de integración contra un broker real para validar que la traducción entre dominio e infraestructura es correcta.
Los errores en el gateway afectan a todos los flujos de messaging de la aplicación (single point of failure lógico).

Anti-Patterns Relacionados¶

Pass-through Gateway: un gateway que simplemente delega a la API del broker sin añadir serialización, enrichment ni error handling. No aporta valor suficiente para justificar su existencia.
Chatty Gateway: un gateway que hace múltiples llamadas al broker por cada operación de negocio (enviar mensaje, verificar schema, registrar métrica por separado) en lugar de batch.
Shared Gateway Library: publicar el gateway como una biblioteca compartida entre múltiples servicios, creando acoplamiento de deployment entre servicios independientes.

13. Relación con Otros Patrones¶

Patrones Complementarios¶

Messaging Mapper: el gateway delega la serialización/deserialización al Messaging Mapper. Son patrones complementarios que frecuentemente se implementan juntos.
Transactional Client: el gateway frecuentemente implementa Transactional Client internamente para garantizar atomicidad entre la operación de negocio y la publicación del mensaje.
Channel Adapter: Messaging Gateway es una forma especializada de Channel Adapter. Channel Adapter conecta cualquier sistema al messaging; Messaging Gateway conecta específicamente la lógica de aplicación.

Patrones que Suelen Aparecer Antes o Después¶

Service Activator: en el lado del consumidor, Service Activator es el complemento del Messaging Gateway. El gateway en el productor envía; el Service Activator en el consumidor recibe y activa lógica de negocio.
Event-Driven Consumer / Polling Consumer: el gateway del lado receptor necesita decidir si usa push (Event-Driven Consumer) o pull (Polling Consumer) para recibir mensajes.

Combinaciones Comunes¶

Messaging Gateway + Messaging Mapper + Transactional Client: la combinación más frecuente. El gateway expone la interfaz de dominio, el mapper serializa, y el Transactional Client garantiza atomicidad.
Messaging Gateway + Content Enricher: el gateway enriquece el mensaje con metadata (correlation ID, timestamp, source) antes de enviarlo.

Diferencias con Patrones Similares¶

vs. Channel Adapter: Channel Adapter es genérico (conecta cualquier sistema a messaging); Messaging Gateway es específico de la lógica de aplicación y expone una interfaz de dominio.
vs. Service Activator: el gateway abstrae el envío; el Service Activator abstrae la recepción y activación de lógica de negocio.

Encaje en un Flujo Mayor de Integración¶

Messaging Gateway es el punto de entrada y salida de mensajes en una aplicación. Se sitúa en la frontera entre la lógica de dominio y la infraestructura de messaging. En una arquitectura de microservicios event-driven, cada servicio tiene su propio gateway (o gateways) que encapsula su interacción con el broker.

14. Relevancia Actual del Patrón¶

Evaluación: Relevancia Alta¶

Argumentación¶

Messaging Gateway es más relevante hoy que cuando fue formulado originalmente. En la era de microservicios event-driven, donde cada servicio produce y consume eventos de dominio, la necesidad de abstraer la interacción con el broker es universal.

A favor de la vigencia:

Los microservicios modernos publican domain events como parte central de su diseño. Sin un gateway, cada servicio tendría código de Kafka o RabbitMQ disperso en su lógica de negocio.
Los frameworks modernos han adoptado el patrón como estándar: Spring Cloud Stream, MassTransit, NServiceBus, Axon Framework y MediatR todos implementan variantes del Messaging Gateway.
La tendencia hacia arquitecturas hexagonales y clean architecture refuerza la necesidad de separar puertos (gateway interface) de adaptadores (gateway implementation).
La proliferación de brokers (Kafka, Pulsar, RabbitMQ, SQS, Service Bus, EventBridge) hace que la portabilidad sea una preocupación real.

Matiz importante:

En muchos casos, el framework proporciona el gateway y no es necesario construir uno propio. Spring Cloud Stream, por ejemplo, abstrae Kafka y RabbitMQ detrás de bindings declarativos. El patrón sigue siendo relevante conceptualmente, pero la implementación puede ser provista por el framework.

Contexto Moderno Donde Es Crítico¶

Microservicios que publican domain events sobre Kafka.
Aplicaciones que usan CQRS/Event Sourcing donde los eventos son ciudadanos de primera clase.
Sistemas que necesitan soportar múltiples brokers durante migraciones.
Aplicaciones con clean architecture o hexagonal architecture donde los puertos de salida son interfaces de dominio.

Cómo Se Implementa Hoy¶

Spring Cloud Stream: define bindings declarativos que actúan como gateway. @Output("transferEvents") MessageChannel es un gateway declarativo.
MassTransit (.NET): IPublishEndpoint y ISendEndpointProvider son gateways que abstraen RabbitMQ, Azure Service Bus, Amazon SQS.
Axon Framework: EventGateway y CommandGateway proporcionan gateways especializados para eventos y comandos.
Custom implementations: en muchas organizaciones, el gateway es una clase propia que encapsula KafkaTemplate o RabbitTemplate.

15. Implementación en Arquitecturas Modernas¶

Apache Kafka¶

El gateway encapsula KafkaProducer/KafkaConsumer o KafkaTemplate (Spring). Internamente gestiona: serialización Avro/Protobuf con Schema Registry, partition key derivada del aggregate ID, headers de tracing, acks configuration, y retries con idempotent producer. En Spring Kafka, @KafkaListener en el gateway del lado receptor proporciona push-based consumption.

Azure Service Bus¶

El gateway encapsula ServiceBusSenderClient para envío y ServiceBusProcessorClient para recepción. Gestiona session IDs para ordenamiento, message properties para routing, scheduled enqueue time para envío diferido, y dead-letter queue integration para mensajes fallidos.

AWS (SQS/SNS/EventBridge)¶

El gateway encapsula SqsClient, SnsClient o EventBridgeClient. Para SNS+SQS (pub-sub), el gateway del productor publica en SNS y los gateways de los consumidores reciben de SQS. Para EventBridge, el gateway construye eventos con source, detail-type y detail según el esquema de EventBridge.

RabbitMQ¶

El gateway encapsula RabbitTemplate (Spring AMQP) o Channel (client nativo). Gestiona exchange declarations, routing keys, message properties (TTL, priority, delivery mode), y publisher confirms para confirmación de envío.

Spring Cloud Stream¶

Spring Cloud Stream es un framework que implementa el Messaging Gateway a nivel de framework. Los bindings (@Input, @Output) son gateways declarativos que abstraen el broker subyacente (Kafka, RabbitMQ, etc.) detrás de MessageChannel.

MuleSoft / Apache Camel¶

En MuleSoft, el gateway se implementa como un flujo con un endpoint HTTP o Java que internamente usa un conector de messaging. En Apache Camel, un ProducerTemplate actúa como gateway programático y las rutas con from() actúan como gateways de recepción.

16. Consideraciones de Gobierno y Operación¶

Observabilidad¶

Métricas clave: mensajes enviados/segundo, latencia de envío (p50, p95, p99), tasa de errores de envío, mensajes recibidos/segundo, latencia de procesamiento.
Health checks: verificar conectividad con el broker, estado del producer pool, disponibilidad del Schema Registry.
Alertas: tasa de errores de envío supera umbral, latencia de envío degrada, backlog de mensajes por enviar crece.

Tracing¶

El gateway es el punto natural para inyectar y propagar trace IDs (OpenTelemetry). Al enviar, el gateway añade el span ID al header del mensaje. Al recibir, el gateway extrae el span ID y lo establece como parent del span de procesamiento.
Correlation IDs del dominio (transfer ID, order ID) deben propagarse como headers del mensaje a través del gateway.

Monitoreo¶

Dashboard con throughput de envío y recepción por tipo de evento.
Monitoreo de lag del consumer (mensajes pendientes de procesar).
Tracking de schema versions utilizados en envío y recepción.

Versionado¶

La interfaz del gateway puede evolucionar añadiendo nuevos métodos (nuevos tipos de eventos) sin romper los existentes.
Los schemas de los mensajes se versionan en Schema Registry. El gateway debe manejar backward y forward compatibility.

Seguridad¶

El gateway centraliza la configuración de seguridad del broker: SSL/TLS, SASL, OAuth tokens.
Credenciales del broker se inyectan en el gateway, no en el código de negocio.
El gateway puede implementar ACL checks antes de enviar (verificar que el servicio tiene permiso de publicar en el topic).

Manejo de Errores¶

Error de conexión: el gateway implementa retry con exponential backoff. Si el broker no está disponible después de N retries, devuelve error a la aplicación.
Error de serialización: fallo inmediato con excepción descriptiva. No se reintenta un error de serialización.
Error de schema: si el schema no está registrado o es incompatible, el gateway falla con un error claro indicando el schema esperado vs. el actual.

Retries¶

Los retries de envío se implementan dentro del gateway, transparentes para la aplicación.
El gateway usa idempotent producer (Kafka) o publisher confirms (RabbitMQ) para garantizar at-least-once delivery.

Idempotencia¶

El gateway puede asignar un message ID único basado en el aggregate ID y la versión del evento, permitiendo deduplicación por parte del broker o del consumidor.

Performance¶

El gateway debe usar connection pooling y batch sending cuando sea posible.
En Kafka, el gateway configura linger.ms y batch.size para optimizar throughput.
El gateway debe ser thread-safe para soportar envío concurrente desde múltiples threads de negocio.

17. Errores Comunes¶

Crear un Gateway que Expone la API del Broker¶

Si la interfaz del gateway tiene métodos como send(String topic, byte[] payload) o devuelve RecordMetadata, no es un gateway de dominio — es un wrapper trivial. La interfaz debe hablar el lenguaje del dominio: publishTransferCompleted(Transfer), no send(ProducerRecord).

Gateway como Singleton Global¶

Crear un único gateway compartido por toda la aplicación que maneja todos los tipos de mensajes viola Single Responsibility. Cada bounded context o aggregate debería tener su propio gateway con métodos específicos para sus eventos.

No Manejar Errores de Infraestructura¶

Un gateway que propaga KafkaException o AmqpException directamente a la lógica de negocio fuerza al código de negocio a manejar excepciones de infraestructura. El gateway debe traducir excepciones de infraestructura a excepciones de dominio o result objects.

Ignorar la Transaccionalidad¶

Un gateway que envía mensajes inmediatamente (sin participar en la transacción de la aplicación) puede publicar eventos para transferencias que luego hacen rollback. Esto produce fantasmas: eventos de transferencias que nunca existieron. El gateway debe coordinar con Transactional Client.

No Instrumentar el Gateway¶

Un gateway sin métricas ni logging es un punto ciego operacional. Si no se sabe cuántos mensajes se envían por segundo, cuántos fallan y cuánto tardan, es imposible diagnosticar problemas de integración.

Crear Gateways Redundantes con el Framework¶

Si el equipo usa Spring Cloud Stream (que ya proporciona la abstracción del gateway), crear un gateway propio adicional añade complejidad sin beneficio. Hay que evaluar si el framework ya resuelve la necesidad antes de construir una capa adicional.

18. Conclusión Técnica¶

Messaging Gateway es un patrón fundamental para cualquier aplicación que interactúa con sistemas de mensajería. Su valor reside en la separación limpia entre la lógica de negocio (que dice qué comunicar) y la infraestructura de messaging (que resuelve cómo comunicarlo).

Para un arquitecto de sistemas modernos, las directrices son claras:

Siempre abstraer el acceso al broker detrás de una interfaz de dominio, ya sea con un gateway propio o con las abstracciones del framework.
La interfaz del gateway habla el lenguaje del dominio: publishTransferCompleted(transfer), no send(topic, payload).
El gateway centraliza concerns transversales: serialización, headers, tracing, retry, error handling, métricas.
El gateway participa en la estrategia transaccional: idealmente mediante Transactional Outbox para garantizar consistencia entre estado local y eventos publicados.
El gateway es testeable: la interfaz se mockea para tests unitarios; la implementación se testea con tests de integración contra un broker embebido.

En el contexto bancario del ejemplo, el TransferEventGateway permite que el equipo de desarrollo del Transfer Service se concentre en la lógica de transferencias bancarias sin preocuparse por los detalles de Kafka, Avro o Schema Registry. Cuando el banco decida migrar a Confluent Cloud, o añadir un segundo broker para disaster recovery, el cambio se limita a la implementación del gateway — los 2 millones de transferencias diarias siguen publicando eventos a través de la misma interfaz de dominio.

Messaging Gateway¶

1. Nombre del Patrón¶

2. Resumen Ejecutivo¶

3. Definición Detallada¶

Propósito¶

Lógica Arquitectónica¶

Principio de Diseño Subyacente¶

Problema Estructural que Resuelve¶

Contexto en el que Emerge¶

Por Qué No Es Trivial¶

Relación con Sistemas Distribuidos y Mensajería¶

4. Problema que Resuelve¶

El Problema Antes del Patrón¶

Síntomas del Problema¶

Impacto Operativo y Arquitectónico¶

Riesgos Si No Se Implementa Correctamente¶

Ejemplos Reales¶

5. Contexto de Aplicación¶

Cuándo Usarlo¶

Cuándo No Usarlo¶

Precondiciones¶

Restricciones¶

Dependencias¶

Supuestos Arquitectónicos¶

Tipo de Sistemas Donde Aparece con Más Frecuencia¶

6. Fuerzas Arquitectónicas¶

Acoplamiento vs. Flexibilidad¶

Simplicidad vs. Robustez¶

Sincronía vs. Asincronía¶

Abstracción vs. Control¶

Consistencia vs. Disponibilidad¶

Testabilidad vs. Overhead de Abstracción¶

7. Estructura Conceptual del Patrón¶

Actores o Componentes Involucrados¶

Flujo Lógico¶

Responsabilidades¶

Interacciones¶

Contratos Implícitos¶

Decisiones de Diseño Clave¶

8. Ejemplo Arquitectónico Detallado¶

Dominio: Banca — Gateway de Eventos Transaccionales¶

Contexto del Negocio¶

Necesidad de Integración¶

Sistemas Involucrados¶

Restricciones Técnicas¶

Flujos de Datos¶

Decisiones Arquitectónicas¶

9. Desarrollo Paso a Paso del Ejemplo¶

Paso 1: Definición de la Interfaz del Gateway¶

Paso 2: Implementación del Gateway con Kafka¶

Paso 3: Integración con la Lógica de Negocio¶

Paso 4: Testing sin Infraestructura¶

Paso 5: Configuración y Deployment¶

Manejo de Errores¶

10. Diagrama Técnico del Patrón¶

Código Python con diagrams¶

Explicación del Diagrama¶

Correspondencia Patrón ↔ Diagrama¶

11. Beneficios¶

Impacto Técnico¶

Impacto Organizacional¶

Impacto Operacional¶

Beneficios de Mantenibilidad y Evolución¶

12. Desventajas y Riesgos¶

Complejidad Añadida¶

Riesgos de Mal Uso¶

Sobreingeniería¶

Costos de Operación¶

Anti-Patterns Relacionados¶

13. Relación con Otros Patrones¶

Patrones Complementarios¶

Patrones que Suelen Aparecer Antes o Después¶

Combinaciones Comunes¶

Diferencias con Patrones Similares¶

Encaje en un Flujo Mayor de Integración¶

14. Relevancia Actual del Patrón¶

Evaluación: Relevancia Alta¶

Argumentación¶

Contexto Moderno Donde Es Crítico¶

Cómo Se Implementa Hoy¶

Código Python con `diagrams`¶
