Service Activator

1. Nombre del Patrón

  • Nombre oficial: Service Activator
  • Categoría: Messaging Endpoints (Endpoints de Mensajería)
  • Traducción contextual: Activador de Servicio

2. Resumen Ejecutivo

Service Activator es el patrón que conecta un servicio de negocio al sistema de mensajería, invocando la lógica de negocio cuando un mensaje llega a un canal. Actúa como un adaptador entre el mundo del messaging y el mundo de la lógica de aplicación: recibe un mensaje, extrae los datos relevantes, invoca el método o función de servicio apropiado, y opcionalmente produce un mensaje de respuesta con el resultado.

El problema que resuelve es de desacoplamiento: la lógica de negocio no debería conocer ni depender de la infraestructura de mensajería. Un servicio que calcula precios, valida documentos o procesa pagos debe ser invocable de forma independiente — desde un mensaje, desde una API REST, desde un test unitario. Sin Service Activator, la lógica de negocio queda acoplada a las APIs de messaging (Consumer, MessageListener, headers de correlación), lo que dificulta su reutilización, testing y evolución.

La relevancia de este patrón en arquitecturas modernas es alta. Cada @KafkaListener en Spring, cada función Lambda activada por un evento SQS, cada message-driven bean en Jakarta EE, cada subscriber handler en un servicio gRPC streaming, y cada webhook endpoint en un sistema SaaS son implementaciones del Service Activator. Es uno de los patrones más ubicuos porque es el punto donde el mundo del messaging se encuentra con el mundo de la lógica de negocio.

3. Definición Detallada

Propósito

Service Activator proporciona una capa de adaptación entre la infraestructura de mensajería y un servicio de negocio existente. Su propósito es permitir que un servicio sea invocado por mensajes sin que el servicio necesite conocer la infraestructura de mensajería, preservando así la separación de responsabilidades y la reutilización del servicio.

Lógica Arquitectónica

En una arquitectura de mensajería, los mensajes llegan a canales. Alguien debe consumir esos mensajes e invocar la lógica que produce resultados de negocio. Este "alguien" es el Service Activator. Su rol se descompone en varias responsabilidades:

  1. Consumo del mensaje: suscribirse al canal y recibir mensajes (usando Event-Driven Consumer o Polling Consumer).
  2. Extracción de datos: deserializar el payload y extraer los parámetros necesarios para invocar el servicio.
  3. Invocación del servicio: llamar al método de negocio con los parámetros extraídos.
  4. Producción de respuesta (opcional): si el servicio retorna un resultado y el mensaje original incluye una dirección de reply, producir un mensaje de respuesta con el resultado.
  5. Gestión de errores: si la invocación falla, manejar la excepción de forma apropiada (retry, dead-letter, compensación).

Sin Service Activator, estas responsabilidades se mezclan con la lógica de negocio, creando servicios que no pueden existir fuera del contexto de messaging.

Principio de Diseño Subyacente

El principio es inversión de dependencia en la frontera de messaging. La lógica de negocio define una interfaz (un contrato de servicio), y el Service Activator implementa la adaptación desde el messaging hacia esa interfaz. La dependencia fluye desde la infraestructura (messaging) hacia el dominio (servicio), nunca al revés. Esto es una aplicación directa del principio de inversión de dependencias y del patrón Ports & Adapters (arquitectura hexagonal).

Problema Estructural que Resuelve

En sistemas de integración, la frontera entre el transporte de mensajes y la lógica de negocio es una zona de alto riesgo de acoplamiento. Sin Service Activator, los desarrolladores tienden a mezclar código de messaging con código de negocio:

// Anti-pattern: lógica de negocio acoplada al messaging
public void onMessage(Message message) {
    TextMessage textMsg = (TextMessage) message;
    String json = textMsg.getText();
    Order order = objectMapper.readValue(json, Order.class);
    // Lógica de negocio mezclada con infraestructura
    double total = order.getItems().stream()
        .mapToDouble(item -> item.getPrice() * item.getQuantity())
        .sum();
    order.setTotal(total);
    // Más código de messaging
    Destination replyTo = message.getJMSReplyTo();
    if (replyTo != null) {
        TextMessage reply = session.createTextMessage(objectMapper.writeValueAsString(order));
        reply.setJMSCorrelationID(message.getJMSMessageID());
        producer.send(replyTo, reply);
    }
}

Service Activator separa estas responsabilidades, dejando la lógica de negocio pura:

// Servicio de negocio puro — sin dependencia de messaging
public class OrderService {
    public Order calculateTotal(Order order) {
        double total = order.getItems().stream()
            .mapToDouble(item -> item.getPrice() * item.getQuantity())
            .sum();
        order.setTotal(total);
        return order;
    }
}

Contexto en el que Emerge

Service Activator emerge cuando:

  • Existe lógica de negocio que debe ser invocada por mensajes.
  • El servicio debe ser reutilizable desde múltiples canales de entrada (messaging, REST, batch, tests).
  • Hay múltiples equipos, y el equipo de dominio no quiere depender de las decisiones de infraestructura de messaging.
  • El sistema evoluciona y el transporte puede cambiar (de JMS a Kafka, de SQS a EventBridge) sin afectar la lógica de negocio.

Por Qué No Es Trivial

La separación parece sencilla pero introduce decisiones arquitectónicas no triviales:

  • Mapping bidireccional: ¿cómo se mapean los datos del mensaje a los parámetros del servicio? ¿Y el resultado del servicio al mensaje de respuesta?
  • Request-Reply transparency: si el mensaje original espera una respuesta (tiene replyTo), el Service Activator debe enviar la respuesta al canal correcto con el correlationId correcto, sin que el servicio lo sepa.
  • Error handling: si el servicio lanza una excepción, ¿el Service Activator hace retry, envía a dead-letter, o produce un mensaje de error al canal de respuesta?
  • Transaccionalidad: ¿la recepción del mensaje, la invocación del servicio y la producción de la respuesta están en la misma transacción?
  • Concurrencia: ¿cuántas instancias del Service Activator procesan mensajes en paralelo?

Relación con Sistemas Distribuidos y Mensajería

Service Activator es el "glue" entre el messaging middleware y la aplicación. En el modelo de actores, es el behavior de un actor: define qué hacer cuando llega un mensaje. En serverless, es el handler de una función Lambda o Azure Function. En microservicios event-driven, es el consumer handler que ejecuta la lógica del comando o evento recibido.

4. Problema que Resuelve

El Problema Antes del Patrón

Sin Service Activator, la lógica de negocio queda incrustada en los listeners de mensajes. Los servicios se convierten en componentes monolíticos que mezclan infraestructura de transporte con reglas de negocio. Las consecuencias incluyen:

  • Acoplamiento al messaging: el servicio no puede invocarse sin un mensaje. Los tests unitarios necesitan mocks de JMS/Kafka/SQS.
  • Lógica duplicada: si el mismo servicio necesita exponerse por REST y por messaging, la lógica se duplica en un controller REST y en un message listener.
  • Dificultad de migración: cambiar de una tecnología de messaging a otra (de RabbitMQ a Kafka) requiere reescribir los servicios, no solo la infraestructura.
  • Testing complejo: para probar la lógica de negocio hay que levantar un broker o mockear toda la API de messaging.

Síntomas del Problema

  • Clases MessageListener con cientos de líneas que mezclan deserialización, validación, lógica de negocio, y producción de respuestas.
  • Tests de integración que requieren un broker embebido para probar lógica de negocio pura.
  • Código duplicado entre REST controllers y message listeners que ejecutan la misma lógica.
  • Servicios que no pueden migrar de un broker a otro sin refactorización masiva.
  • Dificultad para que nuevos desarrolladores entiendan dónde termina la infraestructura y empieza el negocio.

Impacto Operativo y Arquitectónico

  • La velocidad de desarrollo se reduce porque cada cambio de negocio requiere comprender y mantener el código de messaging.
  • Los bugs en la lógica de messaging afectan la lógica de negocio y viceversa.
  • El testing se vuelve lento y frágil por la dependencia de infraestructura de messaging.
  • La evolución del stack de messaging (upgrade de versión, cambio de broker) es un proyecto de alto riesgo porque toca toda la lógica de negocio.

Riesgos Si No Se Implementa Correctamente

  • Service Activator "gordo": un activator que contiene lógica de negocio en lugar de delegarla a un servicio limpio.
  • Mapping incorrecto: errores en la conversión entre mensaje y parámetros del servicio que producen invocaciones incorrectas.
  • Reply perdido: el Service Activator no envía la respuesta al canal correcto, dejando al requestor esperando indefinidamente.
  • Errores silenciados: excepciones del servicio que se capturan y se ignoran, perdiendo mensajes sin registro.

Ejemplos Reales

  • SaaS Webhook Delivery: una plataforma SaaS (como Stripe o Twilio) publica eventos en un topic interno. Un Service Activator consume cada evento, invoca el servicio de delivery que realiza el HTTP POST al webhook URL del cliente, y produce un mensaje de resultado (éxito/fallo/retry) al canal de tracking.
  • E-commerce: un mensaje de "pedido creado" llega al canal. El Service Activator invoca el servicio de inventario para reservar stock, y produce un mensaje de confirmación o rechazo.
  • Salud: un mensaje con resultados de laboratorio llega al canal de integración. El Service Activator invoca el servicio de validación clínica que aplica las reglas de negocio, y produce un resultado validado.

5. Contexto de Aplicación

Cuándo Usarlo

  • Cuando existe lógica de negocio que debe responder a mensajes pero que también es invocada desde otros contextos (REST, batch, tests).
  • Cuando se quiere mantener la lógica de negocio desacoplada de la tecnología de messaging.
  • Cuando el sistema sigue una arquitectura hexagonal o clean architecture donde los adaptadores de entrada son explícitos.
  • Cuando se anticipa que la tecnología de messaging puede cambiar en el futuro.
  • Cuando múltiples canales (diferentes topics, diferentes protocolos) invocan la misma lógica de negocio.

Cuándo No Usarlo

  • Cuando la lógica es trivial (un simple forward o transformación que no justifica un servicio separado).
  • Cuando la lógica está inherentemente acoplada al messaging (por ejemplo, routing de mensajes, transformación de formatos de mensaje).
  • Cuando el servicio solo será invocado por messaging y nunca desde otro contexto (aunque esta suposición suele ser incorrecta a largo plazo).

Precondiciones

  • El servicio de negocio existe como un componente independiente con una interfaz definida.
  • La infraestructura de messaging está operativa y los canales están definidos.
  • Los formatos de mensaje están definidos (schema del payload, headers esperados).

Restricciones

  • El mapping entre mensaje y parámetros del servicio debe ser mantenido cuando el schema del mensaje o la interfaz del servicio cambia.
  • El manejo de request-reply requiere que el Service Activator gestione la correlación y el routing de respuestas.

Dependencias

  • Un mecanismo de consumo de mensajes (Event-Driven Consumer o Polling Consumer).
  • Un servicio de negocio con interfaz bien definida.
  • Opcionalmente, un Messaging Mapper para la conversión entre mensaje y objetos de dominio.
  • Opcionalmente, un canal de respuesta y un mecanismo de correlación para request-reply.

Supuestos Arquitectónicos

  • El servicio de negocio es stateless o maneja su propio estado de forma independiente.
  • El mapping entre mensaje y parámetros del servicio es determinístico.
  • Las excepciones del servicio son gestionadas de forma explícita (no se silencian).

Tipo de Sistemas Donde Aparece con Más Frecuencia

  • Microservicios event-driven (cada servicio tiene Service Activators para los eventos que consume).
  • Aplicaciones serverless (cada Lambda/Azure Function es un Service Activator).
  • Sistemas de integración empresarial (ESB, Apache Camel, Spring Integration).
  • Plataformas SaaS que procesan eventos internos (webhook delivery, billing triggers, notification dispatch).

6. Fuerzas Arquitectónicas

Desacoplamiento vs. Indirección

Service Activator introduce una capa adicional entre el mensaje y el servicio. Esta indirección desacopla la lógica de negocio del messaging, pero añade un componente más que debe mantenerse, testearse y desplegarse. El balance está en que la indirección es mínima (un adaptador delgado) y los beneficios de desacoplamiento son significativos.

Reutilización del Servicio vs. Especialización del Activator

El mismo servicio puede ser invocado desde múltiples Service Activators (uno por cada canal o tipo de mensaje). Esto maximiza la reutilización del servicio pero requiere que cada activator maneje su propio mapping y error handling. Si el mapping es complejo, la lógica del activator crece y puede volverse un punto de mantenimiento significativo.

Transparencia de Request-Reply vs. Simplicidad

Si el Service Activator soporta request-reply de forma transparente (detectar si hay replyTo, enviar respuesta automáticamente), se simplifica el uso pero se añade complejidad al activator. Si no lo soporta, los patrones de request-reply requieren código adicional en cada caso.

Transaccionalidad vs. Performance

Si la recepción del mensaje, la invocación del servicio y el envío de la respuesta están en la misma transacción distribuida, se garantiza consistencia pero se reduce el throughput. Si se procesan de forma no transaccional, se gana performance pero se arriesga inconsistencia (mensaje consumido pero servicio no invocado, o servicio invocado pero respuesta no enviada).

Granularidad del Activator vs. Mantenimiento

¿Un Service Activator por método del servicio, por tipo de mensaje, o por canal? Un activator fino (por método) es más explícito pero produce muchos componentes. Un activator grueso (por servicio) es más simple pero contiene routing interno entre métodos.

7. Estructura Conceptual del Patrón

Actores o Componentes Involucrados

  1. Canal de Entrada (Input Channel): el canal del que el Service Activator consume mensajes.
  2. Service Activator: el adaptador que consume mensajes, extrae datos, invoca el servicio y opcionalmente produce respuestas.
  3. Servicio de Negocio: la lógica de dominio pura que es invocada por el activator.
  4. Canal de Respuesta (Reply Channel): el canal al que se envía la respuesta (si aplica).
  5. Canal de Error (Error Channel): el canal al que se envían mensajes de error cuando la invocación falla.

Flujo Lógico

flowchart TD
    A[(Canal de Entrada)] -->|Consume mensaje| B[Service Activator: Deserializa y extrae parámetros]
    B -->|Invoca método| C[Servicio de Negocio: Ejecuta lógica de dominio]
    C --> D{Resultado}
    D -->|Éxito| E{Hay canal de respuesta?}
    E -->|Sí: replyTo| F[Serializa resultado + correlationId]
    F -->|Envía respuesta| G[(Canal de Respuesta)]
    E -->|No| H([Acknowledge / Commit])
    G --> H
    D -->|Error| I{Es retriable?}
    I -->|Sí| J[Reintenta según política]
    J --> C
    I -->|No| K[(Canal de Error / Dead-letter)]
    K --> H

Responsabilidades

Componente Responsabilidad
Canal de Entrada Almacenar mensajes pendientes de procesamiento
Service Activator Consumir, adaptar, invocar, responder, gestionar errores
Servicio de Negocio Ejecutar la lógica de dominio (sin conocer el messaging)
Canal de Respuesta Transportar la respuesta al requestor
Canal de Error Capturar invocaciones fallidas para revisión

Interacciones

  • Canal → Service Activator: entrega de mensaje para procesamiento.
  • Service Activator → Servicio: invocación del método de negocio con parámetros extraídos.
  • Servicio → Service Activator: retorno del resultado de la invocación.
  • Service Activator → Canal de Respuesta: envío del mensaje de respuesta (si aplica).
  • Service Activator → Canal de Error: envío del mensaje de error (si la invocación falla).

Contratos Implícitos

  • El schema del mensaje de entrada es compatible con los parámetros del servicio.
  • El servicio es idempotente si el messaging garantiza at-least-once delivery.
  • El canal de respuesta está disponible si el patrón request-reply está activo.

Decisiones de Diseño Clave

  1. Mecanismo de consumo: ¿Event-Driven Consumer (push) o Polling Consumer (pull)?
  2. Mapping strategy: ¿deserialización automática (Jackson, Protobuf) o mapping manual?
  3. Reply handling: ¿automático basado en replyTo header o explícito por configuración?
  4. Error strategy: ¿retry, dead-letter, circuit breaker, o combinación?
  5. Concurrency: ¿cuántos threads/instancias procesan en paralelo?

8. Ejemplo Arquitectónico Detallado

Dominio: SaaS Webhook Delivery Service

Contexto del Negocio

Una plataforma SaaS de pagos (similar a Stripe) procesa 5 millones de transacciones diarias. Cada transacción genera eventos (payment.succeeded, payment.failed, refund.created, dispute.opened) que deben entregarse como webhooks HTTP a los endpoints configurados por los clientes. Los clientes configuran URLs de webhook (por ejemplo, https://acme.com/webhooks/payments) y esperan recibir un POST con el payload del evento.

Necesidad de Integración

Los eventos de transacción se publican en un topic Kafka interno. Un servicio de delivery debe consumir cada evento, determinar los webhooks registrados para ese tipo de evento, ejecutar los HTTP POSTs, y registrar el resultado (éxito, fallo, retry). La lógica de delivery (signing, serialización, retry policy, circuit breaker por endpoint) es compleja y debe ser reutilizable desde otros contextos (re-delivery manual, batch recovery).

Sistemas Involucrados

  1. Payment Service: publica eventos de transacción al topic Kafka.
  2. Kafka Topic: platform.events.transactions — contiene todos los eventos de transacciones.
  3. Webhook Service Activator: consume eventos y activa el servicio de delivery.
  4. Webhook Delivery Service: lógica de negocio pura — resuelve webhooks registrados, firma payloads, ejecuta HTTP POST, gestiona retries.
  5. Webhook Registry: base de datos con los webhooks configurados por cada cliente.
  6. Result Topic: platform.webhooks.results — resultados de cada intento de delivery.
  7. Dead Letter Topic: platform.webhooks.dlq — eventos que fallaron todos los reintentos.

Restricciones Técnicas

  • Los webhooks deben entregarse en menos de 30 segundos desde la publicación del evento.
  • Cada webhook POST debe incluir una firma HMAC-SHA256 para que el cliente verifique la autenticidad.
  • La política de retry es exponential backoff con 5 intentos máximo (1s, 5s, 30s, 2m, 10m).
  • Si un endpoint está consistentemente fallando, se aplica circuit breaker (se suspende el endpoint temporalmente).
  • El servicio de delivery debe ser invocable también desde una API REST interna para re-delivery manual.

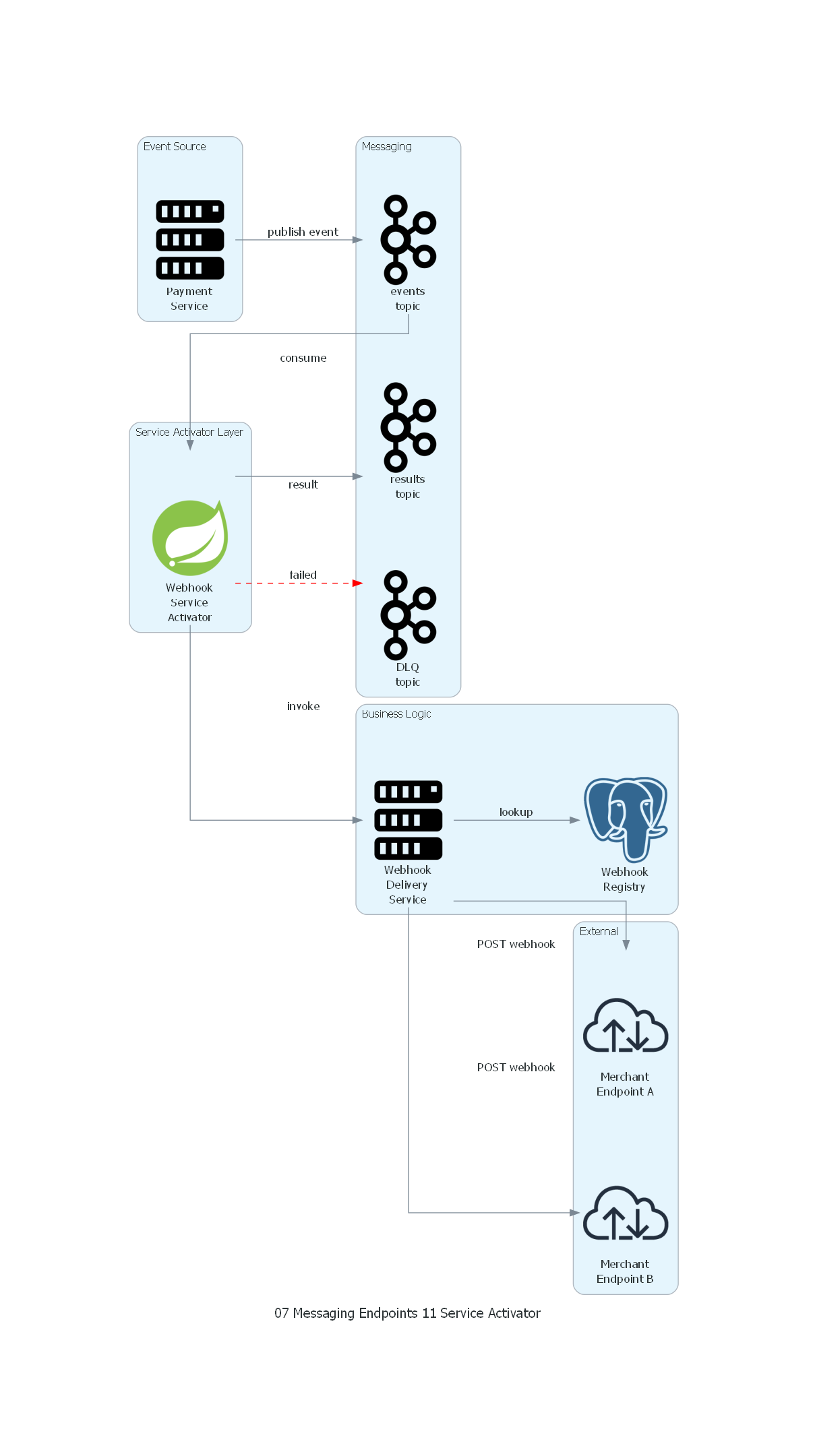

Diseño del Service Activator

Kafka Topic: platform.events.transactions
  Consumer Group: cg-webhook-delivery
  Instances: 10 (para manejar el volumen)
  Concurrency: 5 threads por instancia

Service Activator:
  - Consume evento del topic
  - Deserializa el payload (TransactionEvent)
  - Consulta WebhookRegistry para obtener endpoints registrados
  - Para cada endpoint: invoca WebhookDeliveryService.deliver(event, endpoint)
  - Publica resultado en platform.webhooks.results
  - Si falla todos los retries: envía a platform.webhooks.dlq

Decisiones Arquitectónicas

  1. Service Activator como adaptador delgado: el activator solo consume, deserializa, y delega. Toda la lógica de firma, retry, circuit breaker está en el WebhookDeliveryService.
  2. Servicio reutilizable: el WebhookDeliveryService es invocable desde el activator (mensajes), desde la API REST (re-delivery manual), y desde un job de recovery (batch).
  3. Resultado como mensaje: cada intento de delivery produce un mensaje de resultado, permitiendo tracking asíncrono.
  4. Dead letter para fallos permanentes: eventos que agotan todos los retries se envían a DLQ para investigación manual.

9. Desarrollo Paso a Paso del Ejemplo

Paso 1: Publicación del Evento

El Payment Service procesa un pago exitoso y publica el evento:

{
  "event_id": "evt_2026_04_07_a8f3b2c1",
  "type": "payment.succeeded",
  "merchant_id": "merch_acme_corp",
  "data": {
    "payment_id": "pay_7x9k2m",
    "amount": 15000,
    "currency": "EUR",
    "customer_email": "cliente@example.com"
  },
  "created_at": "2026-04-07T10:15:32.001Z"
}

Paso 2: Consumo por el Service Activator

El Service Activator (instancia webhook-sa-03, thread 2) consume el mensaje del topic. El activator deserializa el payload en un objeto TransactionEvent usando el schema registry.

Paso 3: Resolución de Webhooks

El activator consulta el Webhook Registry para merchant_id: merch_acme_corp, event_type: payment.succeeded. El registry retorna dos endpoints registrados:

[
  {
    "webhook_id": "wh_001",
    "url": "https://acme.com/webhooks/payments",
    "secret": "whsec_abc123...",
    "active": true
  },
  {
    "webhook_id": "wh_002",
    "url": "https://acme-analytics.com/ingest",
    "secret": "whsec_def456...",
    "active": true
  }
]

Paso 4: Invocación del Servicio de Delivery

Para cada endpoint, el Service Activator invoca el servicio de negocio:

DeliveryResult result = webhookDeliveryService.deliver(event, endpoint);

El WebhookDeliveryService (lógica pura, sin dependencia de Kafka):

  1. Serializa el evento a JSON canónico.
  2. Calcula la firma HMAC-SHA256 con el secret del webhook.
  3. Ejecuta el HTTP POST con headers Webhook-Id, Webhook-Timestamp, Webhook-Signature.
  4. Evalúa la respuesta: HTTP 2xx = éxito, 4xx/5xx = fallo retriable, timeout = fallo retriable.
  5. Si falla, aplica retry con exponential backoff.
  6. Si el endpoint tiene tasa de fallo > 80% en las últimas 100 entregas, activa circuit breaker.

Paso 5: Producción del Resultado

El Service Activator produce un mensaje de resultado para cada intento:

{
  "event_id": "evt_2026_04_07_a8f3b2c1",
  "webhook_id": "wh_001",
  "url": "https://acme.com/webhooks/payments",
  "status": "delivered",
  "http_status": 200,
  "attempts": 1,
  "latency_ms": 145,
  "timestamp": "2026-04-07T10:15:32.250Z"
}

Paso 6: Gestión de Fallo

El segundo endpoint (wh_002) retorna HTTP 503. El servicio reintenta según la política de backoff. Tras 5 intentos fallidos, el Service Activator envía el evento al DLQ con metadata del fallo:

{
  "event_id": "evt_2026_04_07_a8f3b2c1",
  "webhook_id": "wh_002",
  "url": "https://acme-analytics.com/ingest",
  "status": "failed_permanently",
  "last_http_status": 503,
  "attempts": 5,
  "first_attempt": "2026-04-07T10:15:32.251Z",
  "last_attempt": "2026-04-07T10:28:15.003Z",
  "reason": "Endpoint returned 503 on all 5 attempts"
}

Paso 7: Acknowledge

Una vez procesados todos los endpoints para el evento (tanto éxitos como fallos terminales), el Service Activator hace commit del offset de Kafka, confirmando que el evento ha sido procesado completamente.

10. Diagrama Técnico del Patrón

Código Python con diagrams

Diagrama General

Diagrama AWS

Diagrama Azure

Ver / Copiar código de los diagramas
from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.queue import Kafka
from diagrams.onprem.compute import Server
from diagrams.onprem.database import PostgreSQL
from diagrams.onprem.network import Internet
from diagrams.programming.framework import Spring

with Diagram("Service Activator - Webhook Delivery", show=False, direction="LR"):

    with Cluster("Event Source"):
        payment_svc = Server("Payment\nService")

    with Cluster("Messaging"):
        events_topic = Kafka("events\ntopic")
        results_topic = Kafka("results\ntopic")
        dlq_topic = Kafka("DLQ\ntopic")

    with Cluster("Service Activator Layer"):
        activator = Spring("Webhook\nService\nActivator")

    with Cluster("Business Logic"):
        delivery_svc = Server("Webhook\nDelivery\nService")
        registry = PostgreSQL("Webhook\nRegistry")

    with Cluster("External"):
        endpoint1 = Internet("Merchant\nEndpoint A")
        endpoint2 = Internet("Merchant\nEndpoint B")

    # Flow
    payment_svc >> Edge(label="publish event") >> events_topic
    events_topic >> Edge(label="consume") >> activator
    activator >> Edge(label="invoke") >> delivery_svc
    delivery_svc >> Edge(label="lookup") >> registry
    delivery_svc >> Edge(label="POST webhook") >> endpoint1
    delivery_svc >> Edge(label="POST webhook") >> endpoint2
    activator >> Edge(label="result") >> results_topic
    activator >> Edge(label="failed", style="dashed", color="red") >> dlq_topic

from diagrams import Diagram, Cluster, Edge
from diagrams.aws.compute import Lambda
from diagrams.aws.database import Dynamodb
from diagrams.aws.integration import SQS, SNS, Eventbridge
from diagrams.aws.network import APIGateway


with Diagram("Service Activator - Webhook Delivery (AWS)", show=False, direction="LR"):

    with Cluster("Event Source"):
        payment_svc = Lambda("Payment\nService")

    with Cluster("Messaging"):
        events_queue = SQS("events\nQueue")
        results_topic = SNS("results\nTopic")
        dlq = SQS("DLQ")

    with Cluster("Service Activator Layer"):
        activator = Lambda("Webhook\nService\nActivator\n(SQS trigger)")

    with Cluster("Business Logic"):
        delivery_svc = Lambda("Webhook\nDelivery\nService")
        registry = Dynamodb("Webhook\nRegistry")

    with Cluster("External"):
        endpoint1 = APIGateway("Merchant\nEndpoint A")
        endpoint2 = APIGateway("Merchant\nEndpoint B")

    # Flow
    payment_svc >> Edge(label="publish event") >> events_queue
    events_queue >> Edge(label="event source\nmapping") >> activator
    activator >> Edge(label="invoke") >> delivery_svc
    delivery_svc >> Edge(label="lookup") >> registry
    delivery_svc >> Edge(label="POST webhook") >> endpoint1
    delivery_svc >> Edge(label="POST webhook") >> endpoint2
    activator >> Edge(label="result") >> results_topic
    events_queue >> Edge(label="failed", style="dashed", color="red") >> dlq

from diagrams import Diagram, Cluster, Edge
from diagrams.onprem.network import Internet
from diagrams.azure.compute import FunctionApps
from diagrams.azure.database import CosmosDb
from diagrams.azure.integration import ServiceBus

with Diagram("Service Activator - Webhook Delivery (Azure)", show=False, direction="LR"):

    with Cluster("Event Source"):
        payment_svc = FunctionApps("Payment\nService")

    with Cluster("Azure Service Bus"):
        events_topic = ServiceBus("webhook-events\nTopic")
        results_queue = ServiceBus("webhook-results\nQueue")
        dlq = ServiceBus("Dead Letter\nQueue (built-in)")

    with Cluster("Service Activator (Function)"):
        activator = FunctionApps("Webhook Function\n(SB Trigger\n= Service Activator)")

    with Cluster("Business Logic"):
        delivery_svc = FunctionApps("Webhook\nDelivery\nService")
        registry = CosmosDb("Webhook\nRegistry")

    with Cluster("External"):
        endpoint1 = Internet("Merchant\nEndpoint A")
        endpoint2 = Internet("Merchant\nEndpoint B")

    # Flow
    payment_svc >> Edge(label="publish event") >> events_topic
    events_topic >> Edge(label="trigger") >> activator
    activator >> Edge(label="invoke") >> delivery_svc
    delivery_svc >> Edge(label="lookup") >> registry
    delivery_svc >> Edge(label="POST webhook") >> endpoint1
    delivery_svc >> Edge(label="POST webhook") >> endpoint2
    activator >> Edge(label="output binding") >> results_queue
    activator >> Edge(label="MaxDeliveryCount\nexceeded", style="dashed", color="red") >> dlq

Explicación del Diagrama

El diagrama muestra la separación clara de responsabilidades del Service Activator:

  1. El Payment Service publica eventos al events topic (no conoce la existencia del webhook delivery).
  2. El Service Activator consume del topic y es el único componente que conoce tanto el messaging como el servicio.
  3. El Webhook Delivery Service es lógica pura de negocio — recibe un evento y un endpoint, ejecuta el delivery. No sabe que fue invocado desde un mensaje de Kafka.
  4. Los resultados fluyen de vuelta al messaging a través del activator.
  5. Los fallos permanentes van al DLQ a través del activator.

Correspondencia Patrón ↔ Diagrama

Concepto del Patrón Componente del Diagrama
Canal de Entrada events topic (Kafka)
Service Activator Webhook Service Activator
Servicio de Negocio Webhook Delivery Service
Canal de Respuesta results topic (Kafka)
Canal de Error DLQ topic (Kafka)
Recursos del Servicio Webhook Registry, Merchant Endpoints

11. Beneficios

Impacto Técnico

  • Separación de responsabilidades: la lógica de negocio es pura, testeable e independiente del transporte. El servicio de delivery puede testearse unitariamente sin Kafka.
  • Reutilización del servicio: el mismo WebhookDeliveryService es invocable desde mensajes Kafka, desde una API REST de re-delivery manual, y desde un job batch de recovery.
  • Migración de messaging simplificada: si la plataforma migra de Kafka a Amazon EventBridge, solo cambia el Service Activator. El servicio de negocio no se modifica.
  • Testing acelerado: los tests unitarios del servicio no necesitan un broker. Solo los tests de integración del activator requieren infraestructura de messaging.

Impacto Organizacional

  • Equipos independientes: el equipo de plataforma puede evolucionar la infraestructura de messaging sin afectar la lógica de negocio que mantiene el equipo de producto.
  • Onboarding más rápido: los nuevos desarrolladores pueden comprender la lógica de negocio sin necesidad de entender el messaging.
  • Código más limpio: la separación clara reduce la complejidad cognitiva de cada componente.

Impacto Operacional

  • Debugging focalizado: cuando un webhook falla, el debugging se centra en el servicio de delivery (¿el endpoint respondió mal?) o en el activator (¿el mensaje se consumió correctamente?), nunca en ambos mezclados.
  • Scaling independiente: el Service Activator puede escalarse horizontalmente (más consumers) independientemente de la lógica del servicio.
  • Observabilidad granular: las métricas del activator (mensajes consumidos, latencia de procesamiento) están separadas de las métricas del servicio (tasa de éxito de delivery, latencia HTTP).

12. Desventajas y Riesgos

Complejidad Añadida

  • Capa adicional: el Service Activator es un componente más que debe mantenerse, monitorearse y desplegarse. En sistemas simples, puede ser overhead innecesario.
  • Mapping maintenance: cuando el schema del mensaje o la interfaz del servicio cambian, el mapping del activator debe actualizarse.
  • Debugging indirecto: cuando algo falla, hay que determinar si el problema está en el activator (consumo, mapping, reply handling) o en el servicio (lógica de negocio).

Riesgos de Mal Uso

  • Activator gordo: poner lógica de negocio en el activator en lugar de delegarla al servicio. El activator debe ser un adaptador delgado.
  • Over-abstraction: crear abstracciones genéricas de Service Activator tan flexibles que se vuelven difíciles de entender y debugear.
  • Ignorar request-reply: implementar un activator que solo maneja one-way, y luego descubrir que algunos flujos necesitan request-reply.

Sobreingeniería

  • Activator para lógica trivial: crear un servicio separado y un activator para lógica de 3 líneas que nunca se reutilizará.
  • Framework personalizado de activators: construir un framework genérico de Service Activators cuando el framework existente (Spring, Camel) ya lo proporciona.

Anti-Patterns Relacionados

  • God Activator: un único Service Activator que consume de múltiples canales y enruta internamente a múltiples servicios, convirtiéndose en un mini-ESB monolítico.
  • Leaky Abstraction: el servicio de negocio recibe objetos de mensaje (Message, ConsumerRecord) en lugar de objetos de dominio, rompiendo la separación que el patrón busca.

13. Relación con Otros Patrones

Patrones Complementarios

  • Messaging Gateway (este capítulo): Messaging Gateway oculta el messaging del productor; Service Activator oculta el messaging del consumidor. Son los dos lados de la misma moneda.
  • Messaging Mapper (este capítulo): maneja la conversión entre mensajes y objetos de dominio, una responsabilidad central del Service Activator.
  • Event-Driven Consumer / Polling Consumer (este capítulo): definen cómo el activator recibe mensajes (push vs. pull).
  • Request-Reply (Capítulo 4): Service Activator puede implementar request-reply de forma transparente para el servicio.

Patrones que Suelen Aparecer Juntos

  • Service Activator + Competing Consumers: múltiples instancias del activator procesan mensajes en paralelo para escalar.
  • Service Activator + Dead Letter Channel: los fallos del servicio se envían a DLC para reprocesamiento.
  • Service Activator + Transactional Client: el consumo del mensaje y la invocación del servicio están en la misma transacción.
  • Service Activator + Content-Based Router: un activator que delega a diferentes servicios según el tipo de mensaje.

Diferencias con Patrones Similares

  • vs. Messaging Gateway: el Gateway es para el productor (oculta el envío de mensajes); el Service Activator es para el consumidor (oculta la recepción de mensajes y la invocación del servicio).
  • vs. Event-Driven Consumer: el Event-Driven Consumer define cómo recibir mensajes (push); el Service Activator define qué hacer con el mensaje (invocar un servicio). Un Service Activator usa un Event-Driven Consumer o Polling Consumer como su mecanismo de recepción.
  • vs. Message Dispatcher: el Dispatcher enruta mensajes a múltiples handlers; el Service Activator es un handler específico que invoca un servicio específico.

Encaje en un Flujo Mayor de Integración

En un flujo típico, un mensaje es publicado por un Messaging Gateway, viaja a través de canales, es potencialmente enrutado por un Content-Based Router, transformado por un Message Translator, y finalmente llega a un Service Activator que invoca la lógica de negocio del servicio destino. El Service Activator es el "último kilómetro" del flujo de integración — donde el mensaje se convierte en acción de negocio.

14. Relevancia Actual del Patrón

Evaluación: Relevancia Alta

Argumentación

Service Activator es uno de los patrones más implementados en la arquitectura moderna, aunque frecuentemente no se reconoce por su nombre. Cada framework de messaging moderno proporciona mecanismos que son Service Activators:

  • Spring Kafka: @KafkaListener es un Service Activator. La anotación consume del topic, deserializa el payload, e invoca el método anotado — que idealmente delega a un servicio de negocio.
  • AWS Lambda + SQS/EventBridge: la función Lambda activada por un evento SQS es un Service Activator. El handler recibe el evento, extrae datos, e invoca la lógica de negocio.
  • Azure Functions + Service Bus: el trigger de Service Bus que invoca una Azure Function es un Service Activator.
  • Jakarta EE Message-Driven Beans (MDB): los MDB fueron la primera implementación estandarizada de Service Activator en Java EE.
  • Apache Camel .bean(): el processor .bean() en una ruta Camel es un Service Activator que invoca un método de un POJO.
  • NestJS @EventPattern() / @MessagePattern(): los decoradores de NestJS que conectan handlers a mensajes de microservicios son Service Activators.

Cómo Se Implementa Hoy

Tecnología Implementación de Service Activator Mecanismo
Spring Kafka @KafkaListener en un método que delega a un servicio Anotación + container listener
AWS Lambda Handler function activada por evento SQS/SNS/EventBridge Runtime invocation
Azure Functions Trigger de Service Bus / Event Hub Binding declaration
Apache Camel .bean(myService, "processOrder") Reflection invocation
Spring Integration @ServiceActivator annotation Channel adapter
NestJS @EventPattern('order.created') Microservices module
gRPC Streaming Server-side stream handler Generated stubs

Qué Parte Sigue Siendo Esencial

  • La separación entre infraestructura de messaging y lógica de negocio es un principio fundamental que no pierde relevancia.
  • La capacidad de reutilizar servicios desde múltiples canales de entrada (REST, messaging, batch) es cada vez más importante en arquitecturas modernas.
  • La gestión de errores en la frontera del messaging (retry, DLQ, circuit breaker) es un problema operacional crítico que el Service Activator estructura.

15. Implementación en Arquitecturas Modernas

Spring Kafka con @KafkaListener

// Service Activator: adaptador delgado
@Component
public class WebhookEventActivator {

    private final WebhookDeliveryService deliveryService;
    private final KafkaTemplate<String, DeliveryResult> resultTemplate;

    @KafkaListener(
        topics = "platform.events.transactions",
        groupId = "cg-webhook-delivery",
        concurrency = "5"
    )
    public void onTransactionEvent(
            @Payload TransactionEvent event,
            @Header(KafkaHeaders.RECEIVED_KEY) String key,
            Acknowledgment ack) {

        try {
            List<DeliveryResult> results = deliveryService.deliverToAll(event);
            results.forEach(r -> resultTemplate.send("platform.webhooks.results", r));
            ack.acknowledge();
        } catch (PermanentFailureException e) {
            // Se envía a DLQ automáticamente vía SeekToCurrentErrorHandler
            throw e;
        }
    }
}

// Servicio de negocio: sin dependencia de Kafka
@Service
public class WebhookDeliveryService {

    private final WebhookRegistry registry;
    private final WebhookSigner signer;
    private final HttpClient httpClient;

    public List<DeliveryResult> deliverToAll(TransactionEvent event) {
        List<WebhookEndpoint> endpoints = registry.findByMerchantAndType(
            event.getMerchantId(), event.getType());
        return endpoints.stream()
            .map(ep -> deliverToEndpoint(event, ep))
            .collect(Collectors.toList());
    }
}

AWS Lambda como Service Activator

# Lambda handler = Service Activator
import json
from webhook_delivery_service import WebhookDeliveryService

delivery_service = WebhookDeliveryService()

def handler(event, context):
    """Service Activator: consume SQS event, invoca servicio de negocio."""
    for record in event['Records']:
        transaction_event = json.loads(record['body'])
        try:
            results = delivery_service.deliver_to_all(transaction_event)
            # Publicar resultados a SNS/EventBridge
            publish_results(results)
        except PermanentFailureError as e:
            # SQS DLQ se activa tras maxReceiveCount
            raise

# Servicio de negocio: sin dependencia de Lambda/SQS
class WebhookDeliveryService:
    def deliver_to_all(self, event: dict) -> list:
        endpoints = self.registry.find_by_merchant(event['merchant_id'])
        return [self._deliver(event, ep) for ep in endpoints]

Apache Camel con bean()

// Ruta Camel: el .bean() es el Service Activator
from("kafka:platform.events.transactions?groupId=cg-webhook-delivery")
    .routeId("webhook-delivery-activator")
    .unmarshal().json(JsonLibrary.Jackson, TransactionEvent.class)
    .bean(webhookDeliveryService, "deliverToAll")
    .marshal().json()
    .to("kafka:platform.webhooks.results");

Spring Integration @ServiceActivator

@ServiceActivator(inputChannel = "transactionEventsChannel",
                  outputChannel = "deliveryResultsChannel")
public List<DeliveryResult> handleTransactionEvent(TransactionEvent event) {
    return webhookDeliveryService.deliverToAll(event);
}

16. Consideraciones de Gobierno y Operación

Observabilidad

  • Métricas del activator: mensajes consumidos por segundo, latencia de procesamiento (end-to-end desde consumo hasta acknowledge), tasa de errores, consumer lag.
  • Métricas del servicio: tasa de éxito de delivery, latencia de HTTP POST, circuit breaker status por endpoint.
  • Tracing: cada invocación del Service Activator debe crear un span que incluya el message ID, el servicio invocado y el resultado.

Estandarización

  • Definir convenciones de naming para consumer groups, topics y Service Activators.
  • Estandarizar el error handling: retry policy, DLQ naming, alertas por tasa de error.
  • Documentar el contrato entre el mensaje y el servicio (schema del payload, headers esperados).

Testing

  • Tests unitarios del servicio: sin infraestructura de messaging. Verifican la lógica de negocio pura.
  • Tests de integración del activator: con broker embebido (Testcontainers). Verifican consumo, mapping, invocación y producción de respuesta.
  • Tests de contrato: verifican que el schema del mensaje publicado por el productor es compatible con el mapping del activator.

Alertas

  • Consumer lag creciente: el Service Activator no procesa mensajes tan rápido como llegan.
  • Tasa de error alta: el servicio está fallando para un porcentaje significativo de mensajes.
  • DLQ con mensajes: hay mensajes que fallaron todos los retries y requieren investigación.

Performance

  • Tuning de concurrencia: número de threads/instancias del activator para maximizar throughput sin saturar el servicio.
  • Batch processing: si el servicio puede procesar múltiples mensajes a la vez, el activator puede agrupar mensajes (batch consumer).
  • Back-pressure: si el servicio es más lento que la tasa de producción, el activator debe aplicar back-pressure (reducir consumo).

17. Errores Comunes

Lógica de Negocio en el Activator

El error más frecuente: poner validación, cálculos, transformaciones de negocio en el Service Activator en lugar de en el servicio. El activator debe ser un adaptador delgado. Si tiene más de 20-30 líneas de código (excluyendo configuración), probablemente contiene lógica que debería estar en el servicio.

Leaky Abstraction del Messaging

Pasar objetos de messaging (ConsumerRecord, Message, SQSEvent) directamente al servicio de negocio. Esto rompe completamente la separación y acopla el servicio al broker específico. El activator debe extraer objetos de dominio del mensaje y pasar solo esos al servicio.

No Gestionar el Request-Reply

Implementar un Service Activator que solo maneja one-way (fire-and-forget) y descubrir que algunos productores esperan una respuesta en el reply channel. El resultado es que el productor queda esperando indefinidamente. Si el patrón request-reply es posible, el activator debe manejar ambos modos.

Acknowledge Prematuro

Confirmar la recepción del mensaje (ack/commit offset) antes de completar la invocación del servicio. Si el servicio falla después del acknowledge, el mensaje se pierde. El acknowledge debe ocurrir solo después de que la invocación se complete exitosamente (o se envíe a DLQ).

Reintentos Infinitos Sin Circuit Breaker

Si el servicio invocado está caído, el Service Activator reintenta indefinidamente, acumulando backlog y consumiendo recursos. Debe configurarse un número máximo de reintentos y un circuit breaker para detectar servicios degradados.

Un Activator para Todos los Mensajes

Crear un único Service Activator que consume de múltiples topics y enruta internamente a diferentes servicios. Esto crea un componente monolítico difícil de escalar, monitorear y evolucionar. Cada tipo de mensaje debería tener su propio activator.

18. Conclusión Técnica

Service Activator es el patrón que define la frontera entre el mundo del messaging y el mundo de la lógica de negocio. Al encapsular la adaptación (consumo, mapping, invocación, respuesta, error handling) en un componente dedicado, permite que la lógica de negocio permanezca pura, testeable y reutilizable.

Cuándo aporta valor: en cualquier sistema donde los servicios de negocio son invocados por mensajes. Es particularmente valioso cuando el mismo servicio debe ser accesible desde múltiples canales (messaging, REST, batch) y cuando la tecnología de messaging puede evolucionar independientemente de la lógica de negocio.

Cuándo evita problemas importantes: Service Activator evita el acoplamiento entre lógica de negocio e infraestructura de messaging, que es la causa raíz de código difícil de testear, duplicación de lógica entre REST y messaging, y migraciones de broker que requieren reescritura de servicios.

Cuándo no conviene adoptarlo: en lógica trivial que no justifica un servicio separado, o cuando la lógica está inherentemente acoplada al messaging (routing, transformación de mensajes). En estos casos, el overhead del patrón supera sus beneficios.

Recomendación para arquitectos: trate el Service Activator como un adaptador de la arquitectura hexagonal. Debe ser delgado, sin lógica de negocio, y su única responsabilidad es traducir entre el lenguaje del messaging y el lenguaje del dominio. Aproveche los mecanismos que los frameworks modernos proporcionan (@KafkaListener, Lambda handlers, .bean() en Camel) — son Service Activators out-of-the-box. La clave no es implementar el patrón desde cero, sino reconocer que ya lo está usando y asegurarse de que la separación entre activator y servicio se mantiene limpia.
